改用单相220V电源供电的三相380V电动机接线和电容器容量优化方案

(一)口诀

三相电机改单相,绕组接法按原状,

三端出线都有用,俩接电源一接容,

接容以后接电源,接零接火转向反。

三相电机改单相,并接电容的容量,

工作电容看接法,星接小来角接大,

百瓦电机微法数,角接为十星接六;

起动电容可同大,十瓦二至三微法。

电容耐压看电源,二百二十三百三。

(二)说明

1.关于接线的改动问题

当使用现场只有单相220V电源,但没有单相电动机时,可将三相电动机接电容后改成单相电动机运行。改动的电动机容量一般限制在1kW以内。

改动接线时,三相绕组的连接方法不动,即原为星形联结的还为星形联结,原为三角形联结的还为三角形联结,即本口诀所说的绕组接法按原状。原与三相电源相接的三个出线端中的任意两个分别与电源两端(L—相线,俗称火线,简称“火”;N—零线,简称“零”)相接;剩余一个先与电容器相接,之后,电容器的另一端与电源的一端相接,但是与相线相接还是与零线相接,则要看所需的转向而定,因为不同的接法,电动机的转向是不同的,即本口诀所说的三端出线都有用俩接电源一接容接容以后接电源接零接火转向反

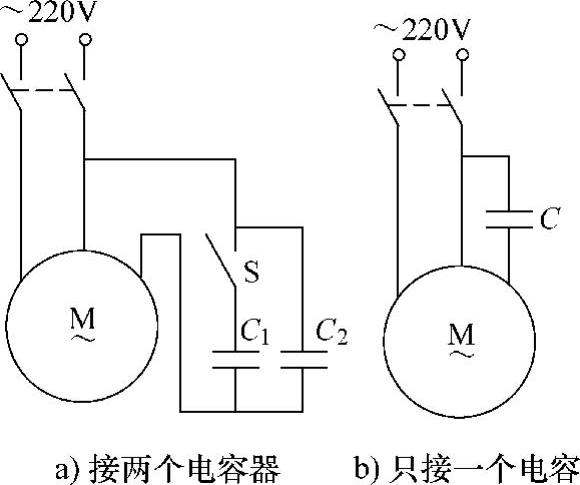

图6-22 三相电动机改成单相供电运行时的接线电路图

所接电容器可设置两个并联,一个容量较大,用于起动,也叫“起动电容”用C1表示,该电容在起动完成后,应和电路断开(在真正的单相电动机中使用离心开关);另一个容量较小,用于运行,也叫“工作电容”,用C2表示,如图6-22a所示。当所用电动机的负载不需要较高的起动转矩(如可空载或轻载起动)时,可只接入一个电容,如图6-22b所示。

2.接入电容器的电容量(www.daowen.com)

接入电容器电容量的口诀是根据下述经验公式得出的(电动机的功率P表示,单位为W;电容器的电容量用C1C2表示,单位为μF)。

(1)工作电容

对于三相绕组星形联结的电动机C2=0.06P

对于三相绕组三角形联结的电动机C2△=0.1P

本口诀的计算中,用100W做为容量的一个单位,所以,上述公式中的系数分别改为6和10,即变成C2=6PC2=10P。即本口诀百瓦电机微法数角接为十星接六

(2)起动电容

起动电容的容量可不考虑电动机的接法,一般取工作电容容量的2.5倍左右。经过核算,本口诀给出的是十瓦二至三微法,即每10W配2~3μF电容,若按工作电容的口诀,则应为每100W配20~30μF电容。

3.接入电容器的耐电压

电容器的耐电压值不应低于所用电源的最高电压值,对于正弦交流电,应不低于其最大值,即不低于有效值的2(可取近似值1.5)倍,对于220V电源,应为330V,即本口诀电容耐压看电源二百二十三百三

(三)举例

现有一台型号为Y801-4的三相异步电动机额定功率为0.55kW,三相星形联结时,额定电压为380V(线电压),请给出改成单相电动机时起动电容和工作电容的电容量以及电容的耐电压值。单相电源的电压为220V。

本例电动机的三相绕组为星形联结,额定功率为0.55kW,即5.5个100W和55个10W。用本口诀百瓦电机微法数角接为十星接六十瓦二至三微法,工作电容和起动电容的电容量C2C1分别为

C2=6P/100=(6×550÷100)μF=33μF

C1=(23)P/10=[(23)×550÷10]μF

=110~165μF

因所用单相电源的电压为220V,按本口诀电容耐压看电源二百二十三百三,所以电容器的耐电压应不小于330V。
