（一）口诀
要想起动较平缓，起动电阻要分段。
通电开始值最大，随着加速分段减。
开关闭合切下级，每次剩余前一半。
一般设置三、四级，起动完成全切断。
（二）说明
绕线转子三相交流异步电动机外接起动电阻一般分成3段或4段串联组成，当然也可由一个电阻的中间抽头来实现分段的目的。每一段连接点用开关控制三相的分开或短路，如图6-21所示。在电动机开始起动之前，将所有的开关打开，即将全部电阻串入转子回路中，此时转子回路电阻为最大值，使得电流最小、转矩最大。随着转子转速的上升，逐级合短路开关K1、K2和K3，待达到正常转速后，合最后一个短路开关K4，完成起动过程。一般情况下，要求每一次切断的电阻值为切断前阻值的1/2。
（三）计算实例(www.daowen.com)
设应接的每相电阻全值为1Ω，若将其分成4级，每级应为多少Ω？
解：用Rst1、Rst2、Rst3和Rst4分别代表第一级、第二级、第三级和第四级电阻值。按口诀“每次剩余前一半”，应为
解上面的方程组可得Rst1=0.5Ω；Rst2=0.25Ω；Rst3=0.125Ω；Rst4=0.125Ω
答：外接电阻4级的阻值分别为0.5Ω、0.25Ω、0.125Ω和0.125Ω。

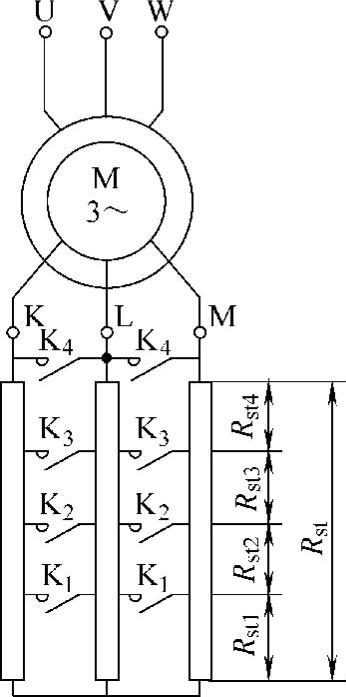

图6-21 绕线转子三相交流异步电动机外接起动电阻和开关电路
