热继电器的结构原理和设定原则

(一)口诀

继电器很简单,双金属片为主件,

通过线路来加热,片弯触动常闭点。

动作电流可调整,电机电流为上限。

动作之后要恢复,需要一定的时间。

自动恢复五分钟,手动之后两到三。

手动螺钉松三扣,再把复位按钮按。

(二)说明

热继电器是用于电路热保护(过载保护)的一种器件,有很多类型。本口诀讲述的内容是指双金属片式热继电器。

1.双金属片式热继电器的优、缺点

优点:①价格便宜,容易采购;②结构简单,不易损坏;③维修和更换容易;④不需要另加电源

缺点:①控制的准确度较低;②动作反应需要一定的时间,即不能做到瞬时动作,所以对在较短时间内发热的故障不能起保护作用,即不能作为短路保护和突然发生的匝间和相间短路保护;③需要一定的恢复时间;④不便于实现计算机自动控制。

2.双金属片式热继电器的结构和工作原理

这种热继电器的结构如图6-18所示。

其中双金属片是最关键的元件(本口诀双金属片为主件)。它是利用机械碾压的方式将两种不同热膨胀系数的金属制成一体。在一定温度下(如20℃),双金属片保持直立状态,当温度上升时,由于两片金属的热膨胀系数不同,就开始向热膨胀系数小的一面弯曲。弯曲后将触动推杆,当达到设定的温度时,弯曲的幅度将足以通过推杆将原为闭合的触点断开(本口诀通过线路来加热片弯触动常闭点),从而切断电路开关元件(一般是接触器)的控制电路,并将电路断开,起到保护作用。

电流整定调节装置的作用是调节控制触点合、断的杠杆机构与双金属片弯曲端的距离。该距离小,则动作电流也小,反之动作电流就大。

双金属片的加热方式有直接加热式、间接加热式、复合加热式和电流互感器加热式四种。直接加热式的电路电流全部通过双金属片,所以控制的最高电流比较小;电流互感器加热式的电流可以通过不同变比的电流互感器得到,所以控制的最高电流完全取决于电流互感器一次电流的数值,可以做到很大;(www.daowen.com)

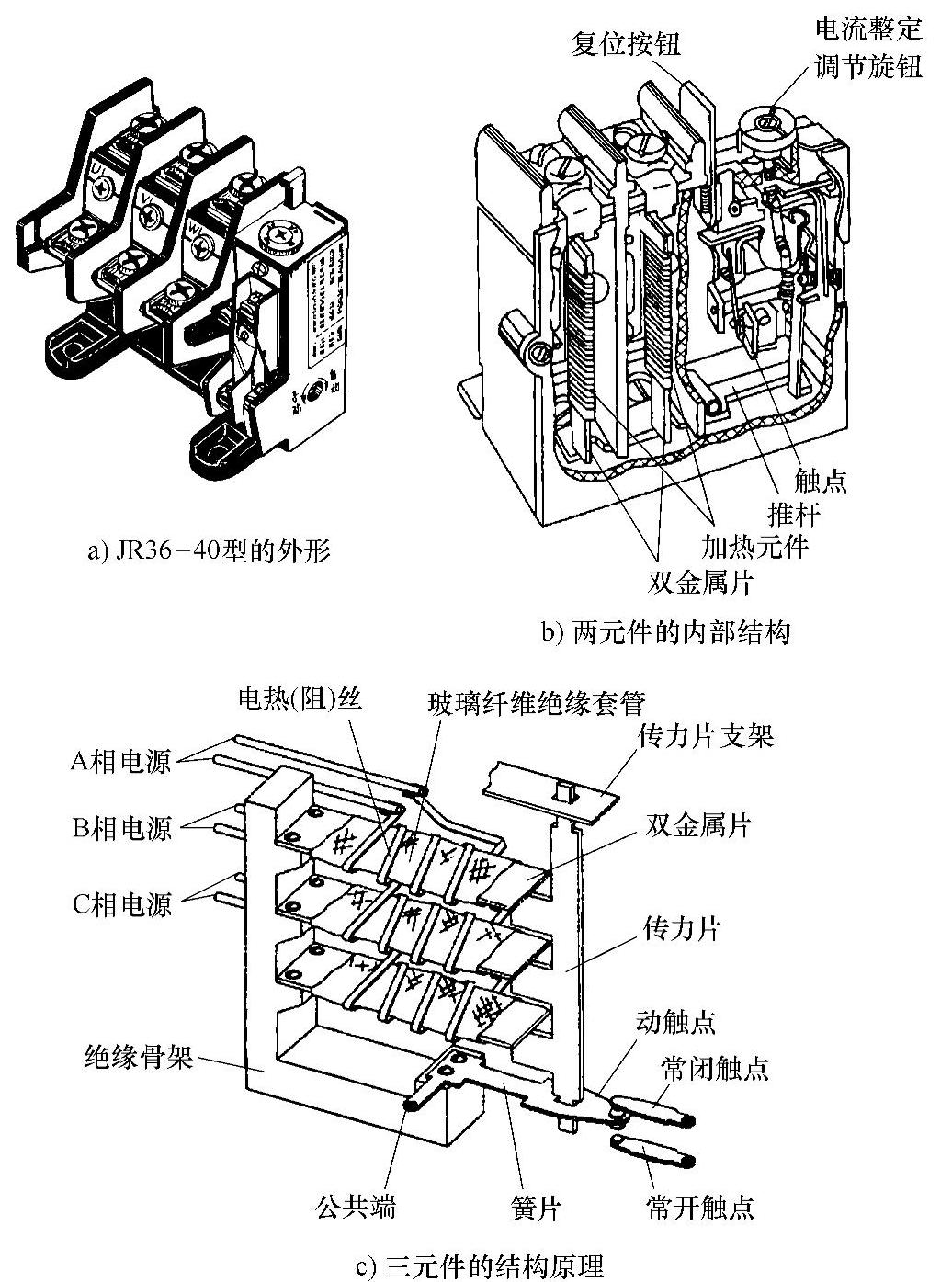

图6-18 双金属片式热继电器的结构

间接加热式和复合加热式控制的最高电流的大小则介于上述两者之间。

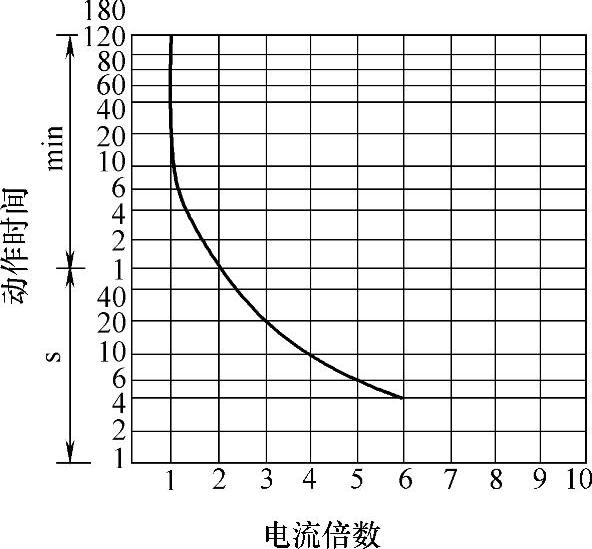

图6-19 JR0系列热继电器的保护特性曲线

3.热继电器保护电流的设置和开始动作的时间

双金属式热继电器用于过热(过载)保护时,应按所接电动机的额定电流来设定其保护电流值。在电路电流超过该数值时,继电器开始动作。但因为双金属片的温度不会马上升到可动作的数值,即需要一定的时间才能弯曲到顶开脱扣器的程度。这个时间的长短与电流的大小有直接关系,和熔断器类似,也是反时限的,图6-19给出了一种JR0系列热继电器的保护特性曲线,表6-7列出了5个点的对应关系。

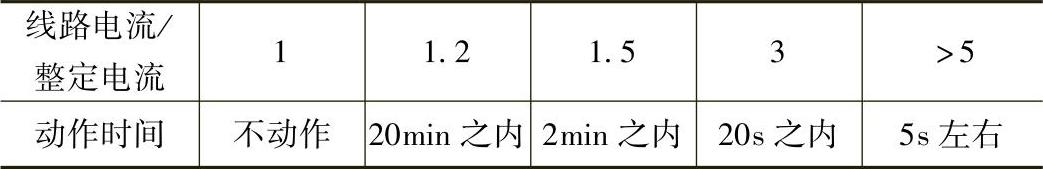

表6-7 双金属片式热继电器电流与动作时间的关系


4.热继电器的恢复方法

热继电器动作后,其动断触点(常闭触点)恢复到原来“常闭”状态需要一定的时间,这是由于双金属片恢复原状并带动推动导板返回到原始位置,需要经过一段冷却时间(本口诀动作之后要恢复需要一定的时间)。

靠其自动冷却恢复到原始状态,触点在弹簧作用下自动复位的方法,称为“自动复位”。


图6-20 手动复位操作

热继电器出厂时设定为自动复位,一般设定为5min(本口诀自动恢复五分钟)。使用时还可使用手动复位的方法,和自动复位相比,手动复位可使复位时间缩短,一般在断电2~3min后可复位(本口诀手动之后两到三)。手动复位的方法是,将改锥伸入调节孔,逆时针旋转螺钉3圈,即旋出3扣(如图6-20所示),然后再按动复位键(本口诀手动螺钉松三扣再把复位按钮按),即可使触点快速复位。
