（一）口诀

常用熔丝熔断流，额定电流乘系数。

铅锑合金铜丝二，铅锡合金一点五；

锌片系数不确定，选用要按标定数，

最低系数一点三，二点一是最高数。

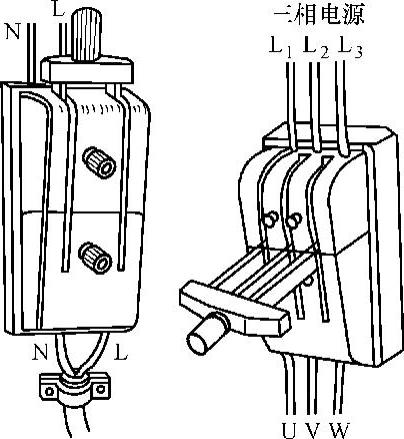

图6-3 刀开关安装方向及接线位置

（二）说明

1.低压电路熔断器的类型和结构

熔断器是一种简单有效的短路和过载保护元件。小容量电动机常用螺旋式（如RL1和RL2型，熔体额定电流为6～200A）和瓷插式（如RC1A型，熔体额定电流为3～200A）；较大容量电动机常用RT0型有填料封闭管式熔断器。

图6-4给出了几种常用的低压熔断器外形和结构。每个熔断器都会有熔体元件和安装及连线用元件（含外壳、底座、支架、弹性夹、接线端子和电极等）两大部分组成。

2.熔断器的使用参数

熔断器的使用参数有额定电压和额定电流两个，这里的额定电流是指整个熔断器进出线（端子）、熔体固定装置（外壳、支架、弹性夹等）等固定元件可长期承受的电流数值。就好比是一个容器里能放多少东西一样。

熔体的使用参数则为一个，即额定电流。它是保持熔体不被熔断的最大电流，一旦超过这一电流值，熔体就会熔断，但自超过该电流到熔断所用的时间会与超过的数值大小有关，简单地说，超过的电流越多，所用时间就越短，这就是专业用语所说的“反时限特性”。图6-5给出了RC1A型和RL7型熔断器的保护特性曲线，供理解时参考。

(www.daowen.com)

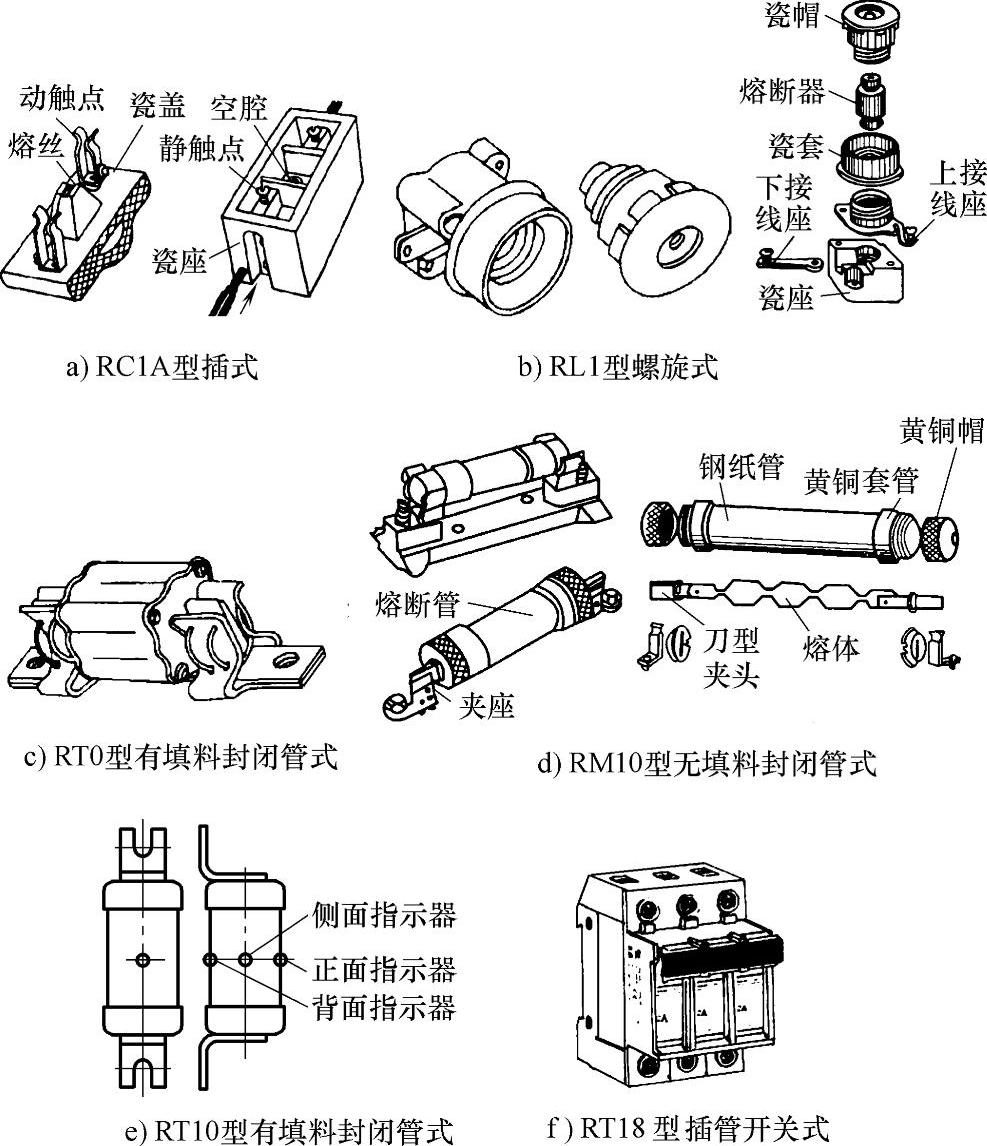

图6-4 常用低压熔断器

一个规格的熔断器可配置几种电流规格的熔体（熔丝或熔

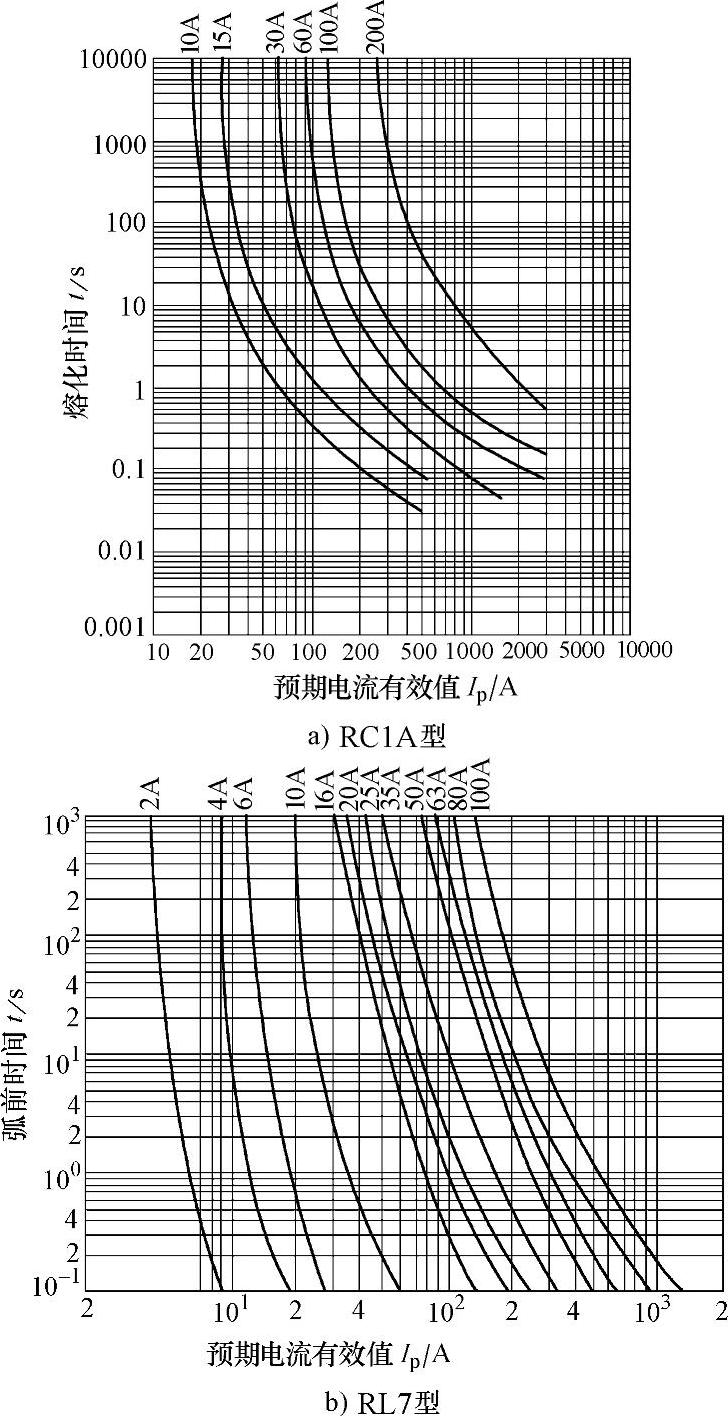

图6-5 RC1A和RL7型熔断器的保护特性

芯），但熔体的最大额定电流值应不超过熔断器的额定电流。

我国规定的低压熔断器额定电压规格档次（单位为V）：220、380、415、500、600。

额定电流（含熔断器整体和熔体。单位为A）档次：2、4、6、8、10、12、16、20、25、32（35）、40、50、63、80、100、125、150、200、250、315、400、500、630、800、1000、1250等。

在已知熔丝的额定电流后，可根据该熔丝的材料按下述关系计算出它的熔断电流，这是本口诀给出的内容。每一句前面是熔体材料，后面的数字是熔断电流是额定电流的倍数，“铅锑合金铜丝二”是说，材料为铅锑合金和铜丝时，熔断电流是额定电流的2倍。

应当说明的是，通过熔丝的电流达到其熔点电流以后，不是马上就会被熔断，而是需要一定的时间，这一时间的长短与熔丝的具体性能有关，如快速熔断器的时间就较短，对于材料为铅锑合金和铜丝的熔丝，一般为1min，材料为铅锡合金的熔丝为2min；另外还与具体的电流值有关，电流越大，时间越短，这一点是很好理解的。

（三）举例

求额定电流为15A的铅锑合金、铜丝和铅锡合金的熔丝熔断电流各为多少A？

解：根据本口诀可得：

（1）铅锑合金和铜丝熔丝的熔断电流=15A×2=30A；

（2）铅锡合金熔丝的熔断电流=15A×1.5=22.5A
