（一）口诀

口诀1

直接起动配开关，六倍千瓦单位安。

四倍千瓦配熔体，三倍千瓦配电源。

口诀2

开关起动，千瓦乘六；

千瓦乘四，熔体保护。

（二）说明

1.关于口诀

首先明确，本口诀限于线电压为380V左右的电动机。

三相交流异步电动机在加满压（额定电压，即铭牌电压）直接起动时，其输入电流将会达到铭牌电流（即额定电流）的5～8倍。当电动机的功率较大（如10kW以上），而所用的电源变压器容量相对较小时，在这样大的电流情况下，将会在变压器内部和外部电路中产生很大的电压降，使供给电动机的电压低于其额定值，严重时电动机不能顺利起动。因此，只有较小功率的电动机才使用满压直接起动，一般限制在10kW以下。当然，若在电源变压器的容量能够满足要求，并且所配备的负载需要较大的起动转矩时，是不会强行限制直接起动的电动机功率的。

用于满压直接起动的供电线路开关，其主触点的通断电流能力（即开关的电流规格，单位为A）应不小于被控电动机额定电流的3倍。本口诀“直接起动配开关，六倍千瓦单位安”是考虑到电动机的额定功率较好记忆，而对于常用低压380V中小型交流电动机，其额定电流约等于按千瓦给出的额定功率值的2倍，所以此时应为额定功率值的6倍。例如，对于额定功率为7.5kW的电动机，应选用6×7.5A=45A的开关。

配用熔断器的熔体时，应按电动机额定电流的2倍选择，同以上道理，应为电动机额定容量千瓦数的4倍。即口诀所说的“四倍千瓦配熔体”。

配电变压器的额定容量（kV·A）应不小于电动机额定功率（kW）的3倍。即本口诀所说的“三倍千瓦配电源”。

“开关起动，千瓦乘六”是说，用开关直接起动时，所用开关的标称电流应为电动机千瓦数的6倍（相当于电动机额定电流的3倍）；“千瓦乘四，熔体保护”是说，配用熔断器熔体的标称电流应为电动机千瓦数的4倍（相当于电动机额定电流的2倍）。(www.daowen.com)

2.刀开关

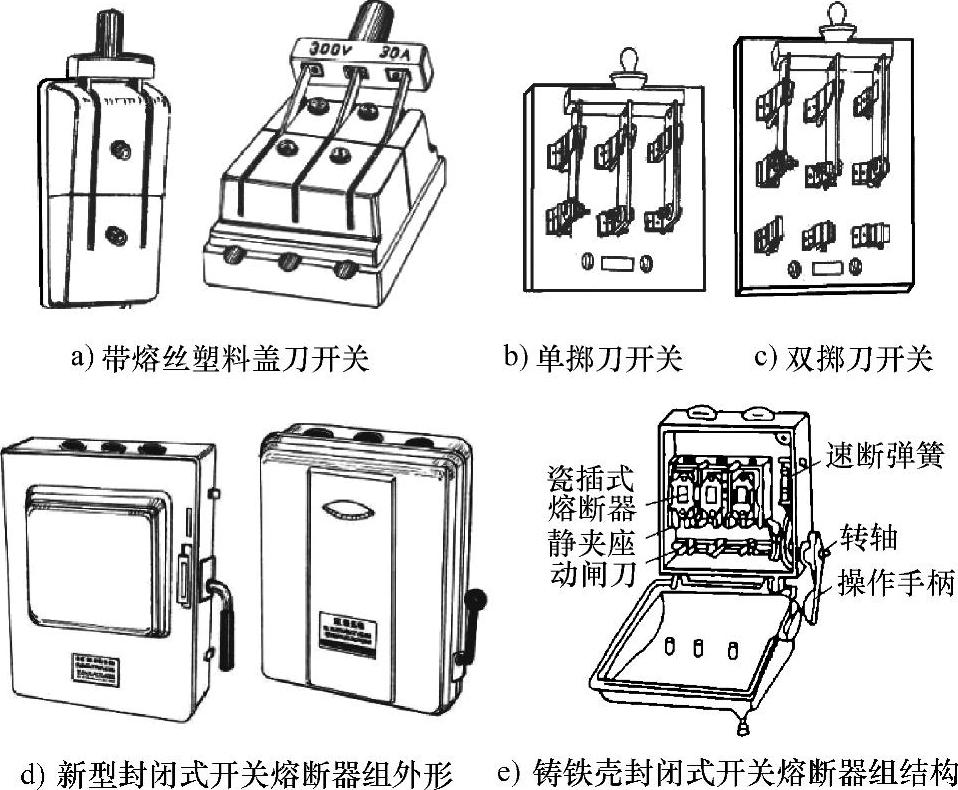

在不需要防爆的场合，同时不需要远距离控制的小容量低压（单相220V，三相380V）电动机，可以用图6-2a所示的瓷底胶盖带熔丝的刀开关、图6-2b、c所示的单掷或双掷刀开关，以及图6-2d、e所示的封闭式开关熔断器组（俗称铁壳开关）直接合断电源，即在满压下直接起动电动机。

图6-2 刀开关

刀开关的工作电压一般为双极（用于单相电动机控制）250V，三极（用于三相电动机控制）500V。其规格用触点的额定运行电流来表示，标定的规格有5A、10A、15A、20A、25A、30A、60A、100A等。

控制额定电压为220V的单相电动机时，开关的额定电流应不小于被控制电动机额定电流的1.2～1.5倍（容量较小的电动机取大值）。控制额定电压为380V的三相电动机时，开关的额定电流应不小于被控制电动机额定电流的2.0～3.5倍（容量较小的电动机取大值）。

开关和配用的熔丝规格可按表6-3的规定。

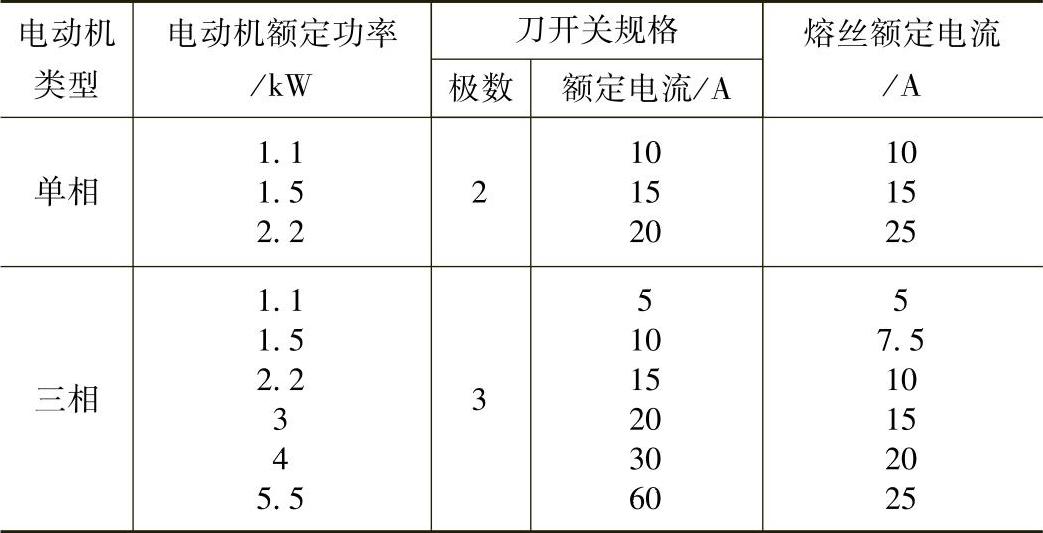

表6-3 根据电动机的额定功率配置开关和熔丝规格表

使用注意事项如下：

合开关，在触点即将闭合时，应以较快的速度将开关彻底闭合，即将手柄推到底；断开时，同样要果断迅速地将其拉开。这样做的目的，是尽可能地减少开关触点在刚接触特别是将要断开时的拉弧强度，减小对触点接触面的灼蚀损伤。

触点接触面灼蚀较严重时，应用细齿锉刀等工具进行修平。

竖直方向安装时，为了防止在断开状态下由于手柄的自重使开关自动闭合，造成意外事故，应遵守电源进线端朝上的原则。对于单相两极开关，零线在左侧，相线（火线）在右侧，即“左零右火”；对于三相三极开关，从左到右的排列顺序是：L₁（A，U）、L₂（B，V）、L₃（C，W）。上述规定如图6-3所示。
