电刷偏离中性线的影响和调整方法

时间:2023-06-22 理论教育 版权反馈
【摘要】:轻轻旋动电刷架,摆幅最小调整完。(二)说明1.电刷偏离中性线较多时对电机性能的影响电机的换向火花将变大,换向器表面以及电枢绕组会比正常时发热较多,起动比正常时困难,机械特性将变软。若将电刷架向一个方向旋动后,毫伏表指针的摆动幅度不但没减小,反倒增加,则说明旋动方向不对,应立即改变方向重新调整。

电刷偏离中性线的影响和调整方法

(一)口诀

电刷偏离中性线,很多性能都会变。

火花变大电机热,起动无力特性软。

调整方法有两种,正反转速和感应。

感应方法较简单,被调电机不用动。

励磁绕组接电源,通过开关合或断;

电枢绕组接仪表,感应电流过其间。

励磁接通再关断,同时要把仪表看。

仪表指针来回摆,摆幅较大电刷偏。

轻轻旋动电刷架,摆幅最小调整完。

(二)说明

1.电刷偏离中性线较多时对电机性能的影响(www.daowen.com)

电机的换向火花将变大,换向器表面以及电枢绕组会比正常时发热较多,起动比正常时困难,机械特性将变软(加大负载时转速下降较多)。

2.调整方法

将偏离中性线的电刷调正的方法,常用的有两种,即感应法和正反转速差法。其中感应法较简单易行。本口诀的第三段简要介绍了感应法的操作步骤。

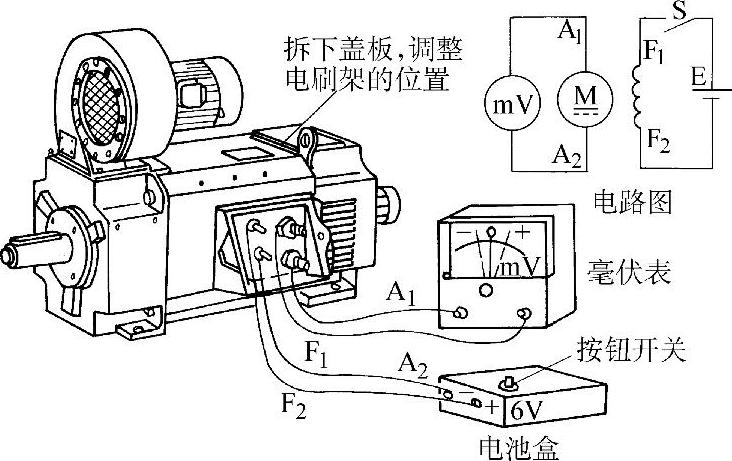

如图5-88所示,将一组3~6V的干电池通过一个开关(无开关时,用两个断开得到的线头代替也可)与励磁绕组相连,电枢绕组的两端接一个直流毫伏表(或毫安表,最好是0位在表刻度盘中央的仪表,无条件时可用万用表的直流电压毫伏或直流电流毫安档)。


图5-88 用感应法测试和调整电刷中性线位置

事先略微松开紧固电刷架的螺钉,松开的程度以能加一定的力(例如用小榔头轻轻地敲击)即能使电刷架在圆周方向转动为准。

间断地接通和断开励磁电源,同时观看毫伏表指针的摆动情况。当摆动幅度较大时,说明电刷偏离中性线较多(本口诀仪表指针来回摆摆幅较大电刷偏)。此时应将电刷架向一个方向旋动。当旋动后毫伏表指针的摆动幅度减小,则继续旋动电刷架,直至表针摆动最小(理论上摆动幅度可到零)为止。确定摆动最小值之后,紧固电刷架。之后,再进行一次表针摆动情况的观察,确定没有因紧固工作造成失准后,整个调整过程宣告结束。

若将电刷架向一个方向旋动后,毫伏表指针的摆动幅度不但没减小,反倒增加,则说明旋动方向不对,应立即改变方向重新调整。

因为毫伏表中的电流是电枢绕组在励磁绕组间断的电流产生的间断磁场感应下产生的,所以称为感应法。
