直流电机使用前,检查各处连接点,
如有松动要紧固,最最重要励磁线。
检查完好加励磁,调至额定电流限。
起动电阻调电流,掌握节奏不快慢。
两个途径调转速,励磁、电枢两电流。
励磁增加转速低,两者关系反比求;
电枢电流正相反,要想速高大电流。
上下调节要有度,较常使用调电枢。
若要得到反转向,电枢连线对换头。
停车先断电枢源,再断励磁电开关。
上述顺序若相反,转速猛增惹事端。
一件事情要记牢,励磁不可调太小,
千万不可无励磁,否则飞车不得了。
(二)说明
直流电动机的起动、运行以及停机操作都要比普通交流异步电动机复杂得多。本口诀分四段介绍了使用他励式直流电动机的相关规程和要求。
第一段为使用前的检查和起动操作过程。可用万用表电阻档检查,如图5-82所示。其中应格外注意的是励磁线不可松动,当然更不可断开,要先接通励磁电源并将励磁电流调节到额定值后,再通过起动电阻(或称为起动器)给电枢加电,使电动机逐渐加速起动。否则,若在未加励磁时就给电枢通电,则将发生转速猛然升起甚至在很短的时间内就会达到额定值的几倍甚至于几十倍(俗称“飞车”),造成电动机及负载转动部件严重损坏,甚至造成人身伤害事故。(www.daowen.com)
对于图5-83给出的电路,要先合开关SF,接通励磁电源并将励磁电流调节到额定值后(此过程中,当电流达到过电流继电器动作值时,继电器动作,将串联在电枢控制回路中的常开触点闭合),再合电枢电源按钮SB1给电枢通电,调整电源电压,使电动机逐渐起动并加速到需要的转速。

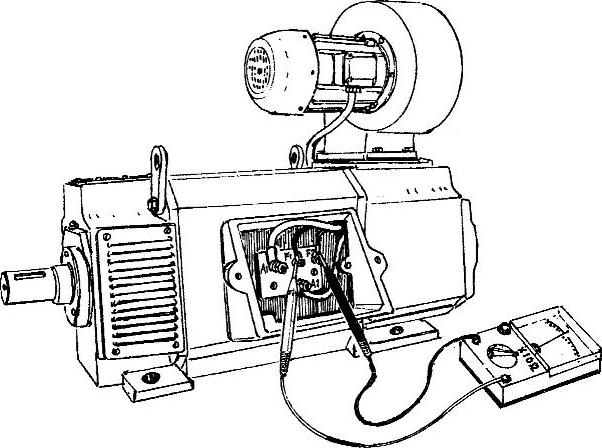

图5-82 用测电阻的方法检查励磁系统是否正常
第二段为使用中调节转速和改变转向的方法。调节励磁和电枢电流都能达到调节转速的目的。励磁电流减小,转速增高,反之,转速下降;电枢电流和转速的关系则和上述关系刚好相反。因为利用调节励磁电流的方法会造成机械特性变软,所以较常使用的方法是调节电枢电流。但应注意的是,调节的最高电流值应控制在额定值之内,最小值应避免电动机转速升高失控,即本口诀所说的“上下调节要有度”。
改变转向的方法是改变电枢电流的方向,即调换电枢绕组与直流电源的连接极性,将原来的正、负极对调即可。即本口诀所说的“若要得到反转向,电枢连线对换头”。
虽然改变励磁绕组的电流方向也可达到改变转向的目的,并且励磁电流和电枢电流相比还小得多,设置开关和线路也较方便,但一般不会被采用。其原因是,由于励磁绕组的匝数多、电感大,当从电源上将其断开时会因较大的电感产生较大的自

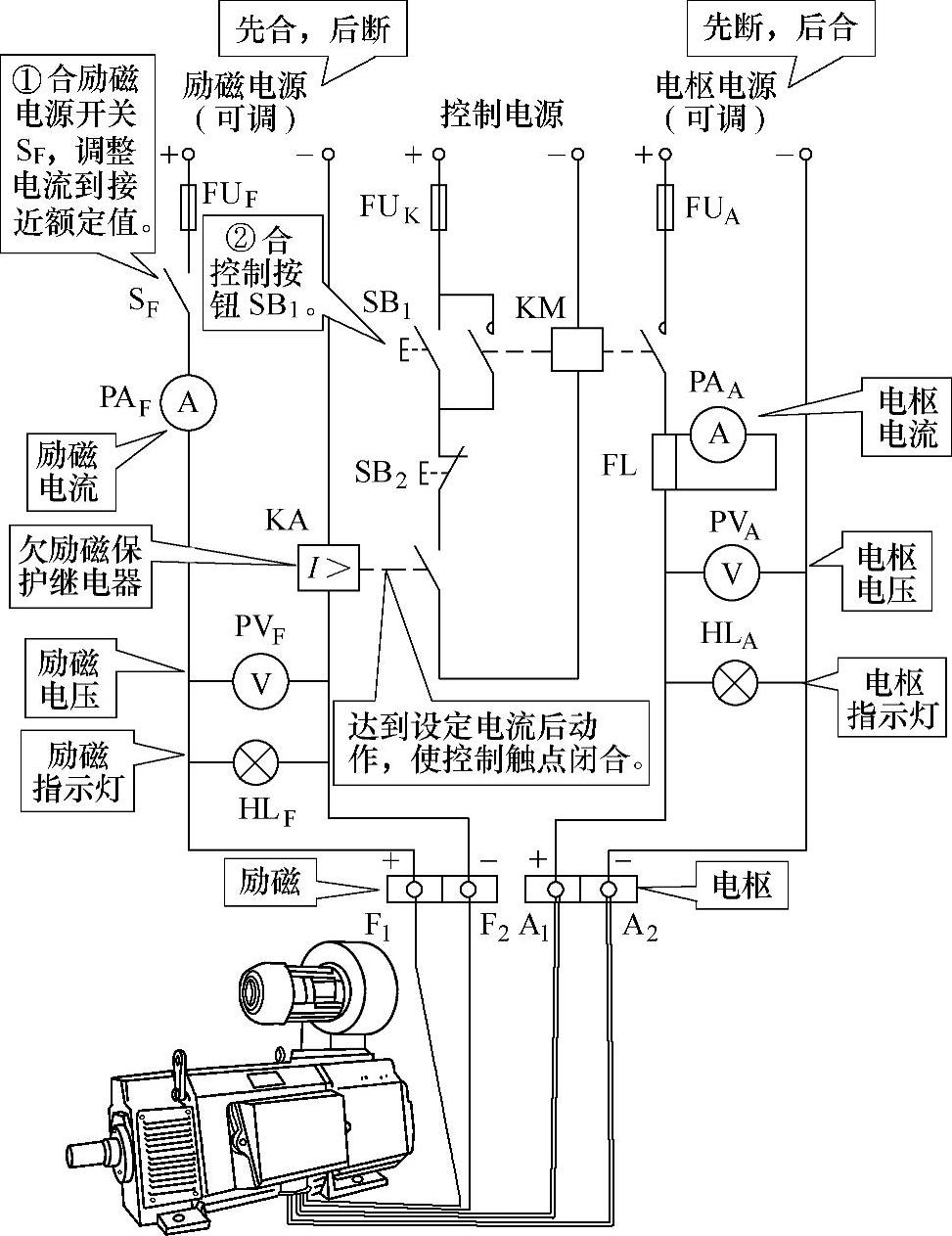

图5-83 他励直流电动机控制电路和起动操作过程
感电动势,从而导致在开关的刀闸上或接触器的触点上产生较大的电弧,使触点烧损,同时也容易将励磁绕组的绝缘击穿。若改变方向是在断电停机以后进行,则可利用改变励磁绕组接线方向的办法。
第三段为停机操作顺序。先切断电枢电源,再断开励磁电源。
第四段为一定要注意的事项。即励磁电流不可过小,更不可没有,否则将发生“飞车”事故。这一点在前面的口诀中已反复地讲述,但因很重要,所以又单列出一段。
为了防止意外,对容量较大和重要的设备,要在控制电路中设置被称为“欠磁保护”的自动控制环节。
对于图5-83所示电路,先降低电枢电压后切断电枢电源,再断开励磁电源。
图5-84给出了一种直流电动机起动器和两种起动电路。图5-85为几种改变转向的电路,图中,SA为转换开关,两端标志符号按表5-14的规定。
