（一）口诀

直流绕组有多种，线端标志要记清。

A、B、C、D、E、F，六个字母较常用。

电枢为A换向B；补偿为C串励D；

他励绕组用F；并励绕组使用E。

A、B、C、D为串联，此种关系好记忆。

1端接正2接负，一般不出B、C、D。

（二）说明

电磁系直流电机的绕组类型比较多，有电枢绕组、换向绕组、补偿绕组、励磁绕组、辅助绕组共五种。励磁绕组又分为他励、并励、串励、复励等类型，辅助绕组也有直轴和交轴之分。为了加以区别，国家标准中规定了各绕组的线端标志字母符号，共有A、B、C、D、E、F、H、J共8个，对应关系和电路图形符号标记见表5-14。(www.daowen.com)

前6种较为常用，所以在本口诀中给出。在记忆时有一个规律，即前4种绕组（电枢绕组、换向绕组、补偿绕组和串励绕组）在电机中是成串联关系的，并且在很多情况下还是按电枢绕组（A）→换向绕组（B）→补偿绕组（C）→串励绕组（D）的顺序进行串联（本口诀“A、B、C、D为串联，此种关系好记忆”）。

用在符号后加1和2的方式表示绕组的两个端点，1表示“头”，应与电源（对电动机）或输出电压（对发电机）的正极相连，2表示“尾”，应与电源（对电动机）或输出电压（对发电机）的负极相连。当一种绕组由两毂绕组组成时，第一毂用1和2，第二毂绕组用3和4。

在有换向绕组、补偿绕组、串励绕组与电枢绕组相串联的情况下，引出电机的两个端点规定用电枢绕组的两个标志表示，即A1表示正极，A2表示负极。中间的绕组线端标志不出现在引出线端，如图5-81所示。这是本口诀“一般不出B、C、D”所要表达的意思。

图5-81 带换向绕组和串励绕组的电枢电路及线端标志

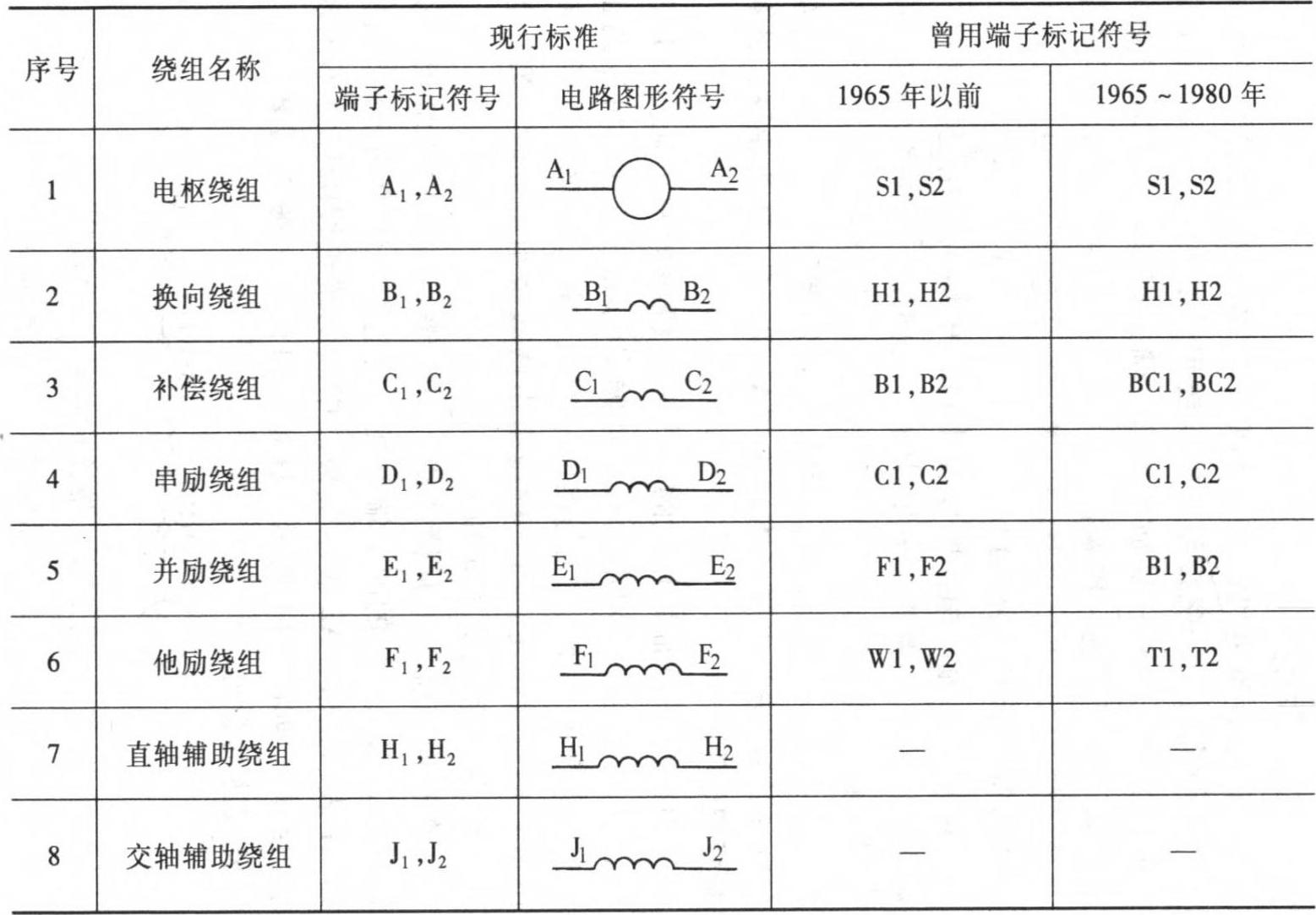

表5-14 直流电机各绕组端子标记和电路图形符号
