（一）口诀

型号打头用Z字，常见Z2和Z4。

前者较老后者新，外形、电压不一致。

Z2电压二百二，Z4电压四百四。

（二）说明

电磁系直流电机是目前应用较为广泛的直流电机，其中大部分是作为电动机运行。直流电动机的主要优点是具有较宽的调速范围和可调节控制的机械特性。所以，虽然现在的交流电动机配用交流变频电源后也具有了较宽的调速范围，但综合性能仍赶不上直流电动机，因此它还在很多场合发挥着重要的作用。

根据我国有关电机型号编制方法标准的规定，直流电机型号的第一个符号为直流电机第一个字“直”的汉语拼音ZHI的第一个字母“Z”。现在常用的为Z2和Z4系列，Z后面的2或4为设计序号，即第2次和第4次设计的产品。

这两种系列的直流电机外形完全不同，分别如图5-75a和图5-76a所示。

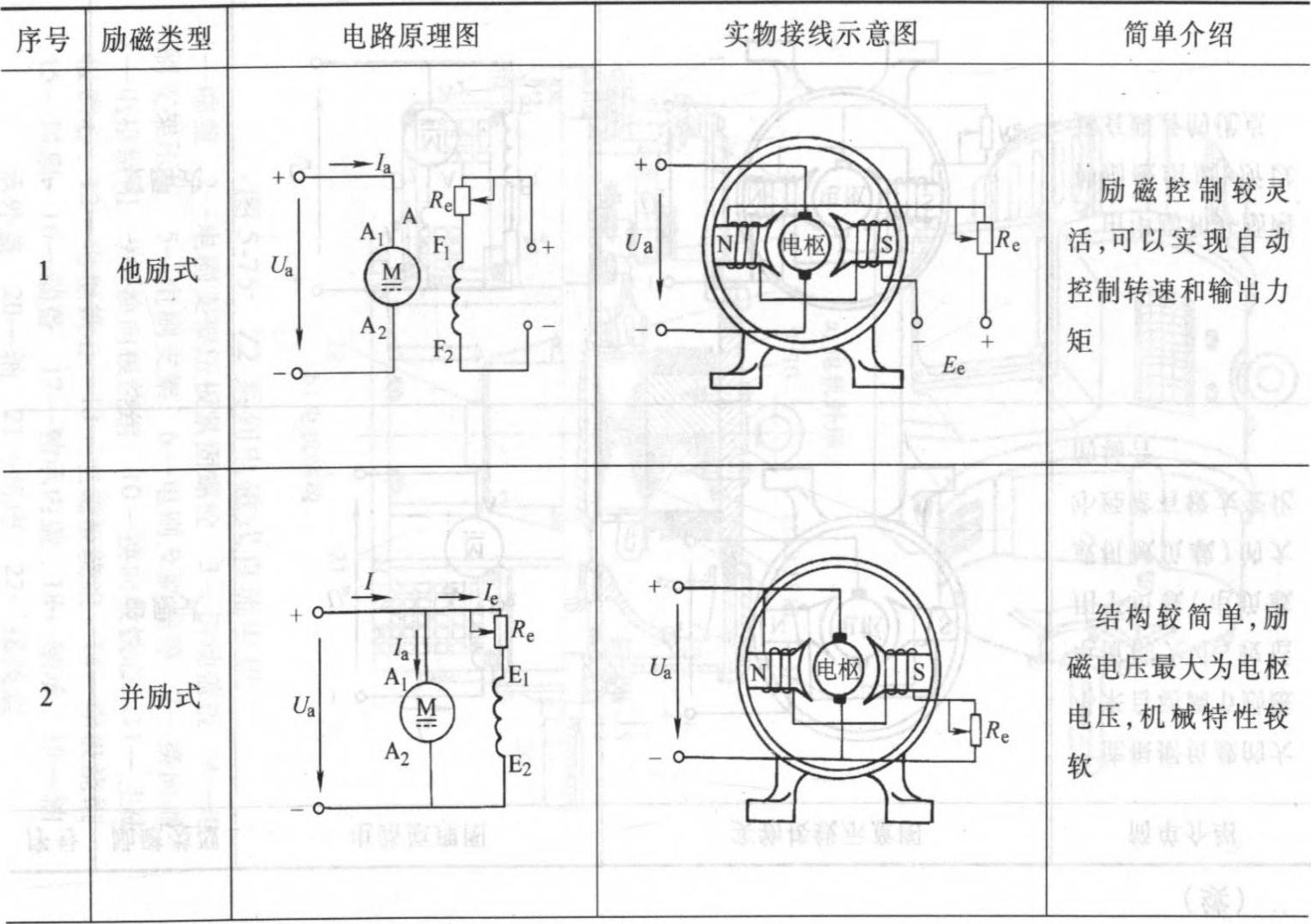

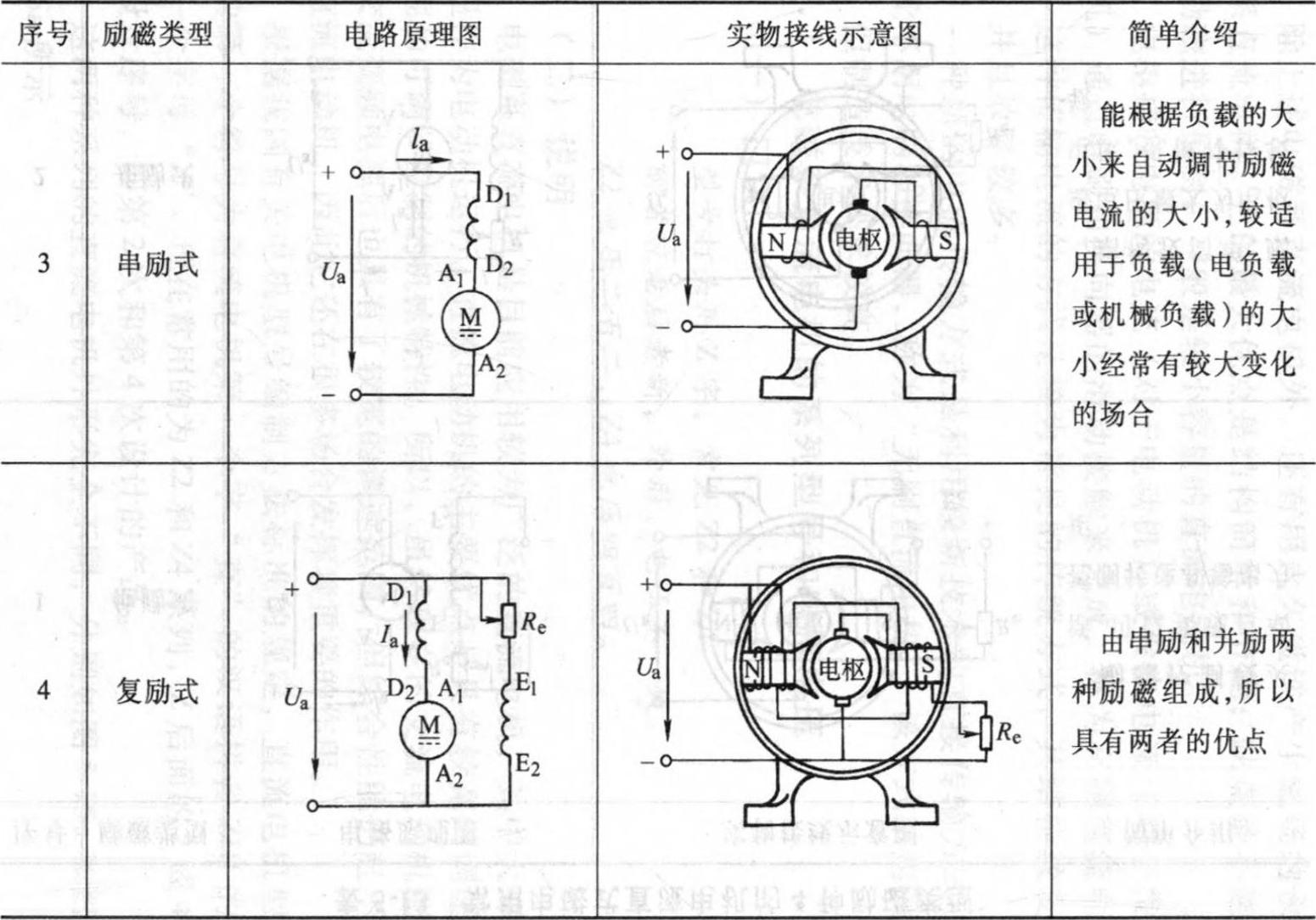

表5-13 常用电磁式直流电机的4种励磁类型

（续）(www.daowen.com)

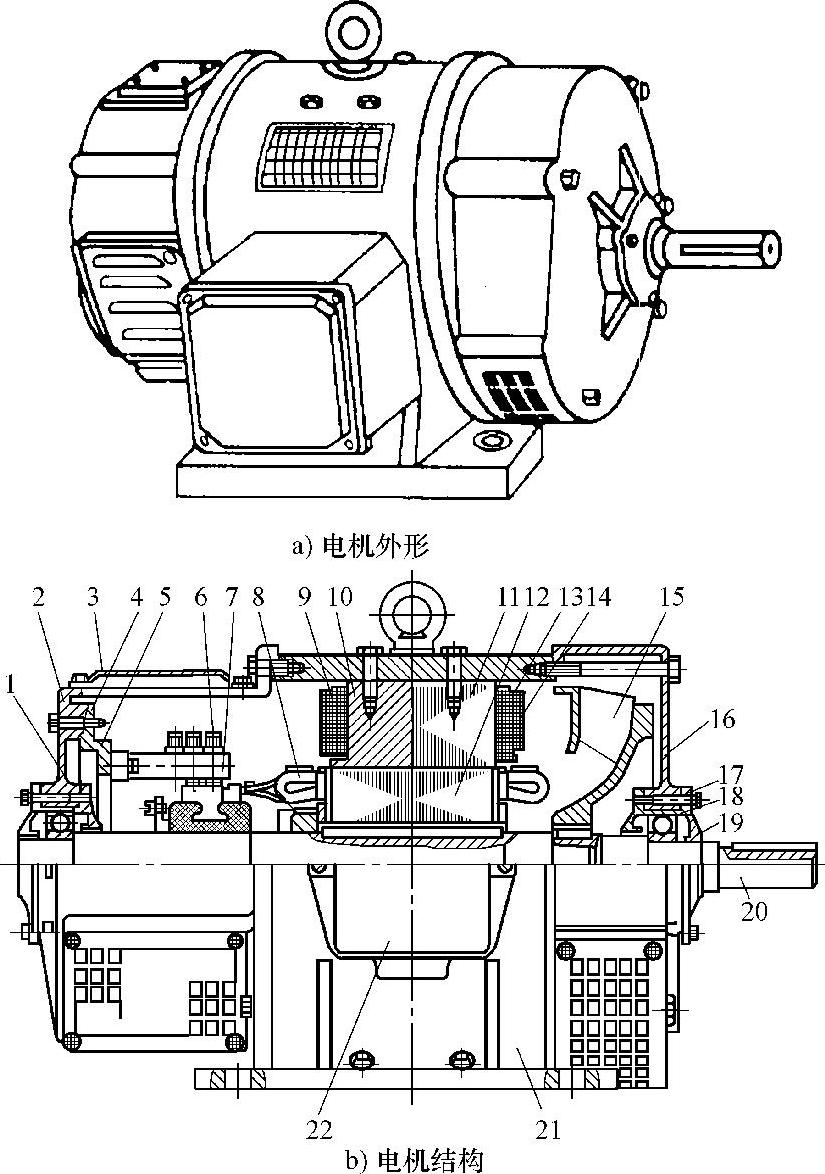

图5-75 Z2系列电磁式直流电机

1—端盖 2—电刷支架压板紧固螺栓 3—活动盖板 4—电刷支架压板 5—电刷支架 6—电刷及刷握等 7—换向器 8—电枢绕组 9—换向极绕组 10—换向极铁心 11—主磁极铁心 12—电枢铁心 13—主磁极绕组 14—串极绕组 15—风扇 16—端盖 17—轴承内盖 18—轴承 19—轴承外盖 20—轴 21—机座 22—接线盒

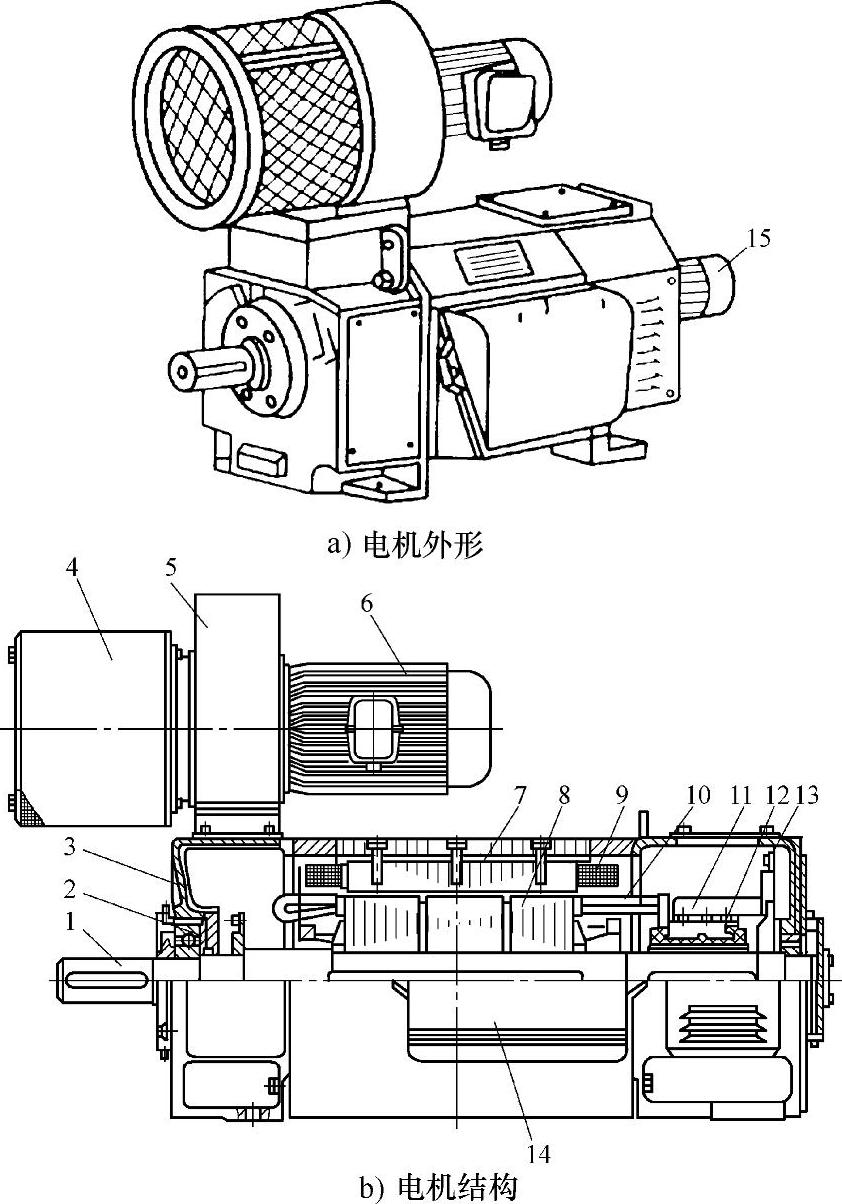

图5-76 Z4系列电磁式（有刷）直流电机

1—转轴 2—轴承 3—端盖 4—进风滤网 5—冷却风机 6—风机电机 7—主磁极和换向极铁心 8—电枢铁心 9—主磁极和换向极绕组 10—电枢绕组 11—电刷装置 12—换向器 13—电刷支架压板和紧固螺栓 14—接线盒 15—测速发电机

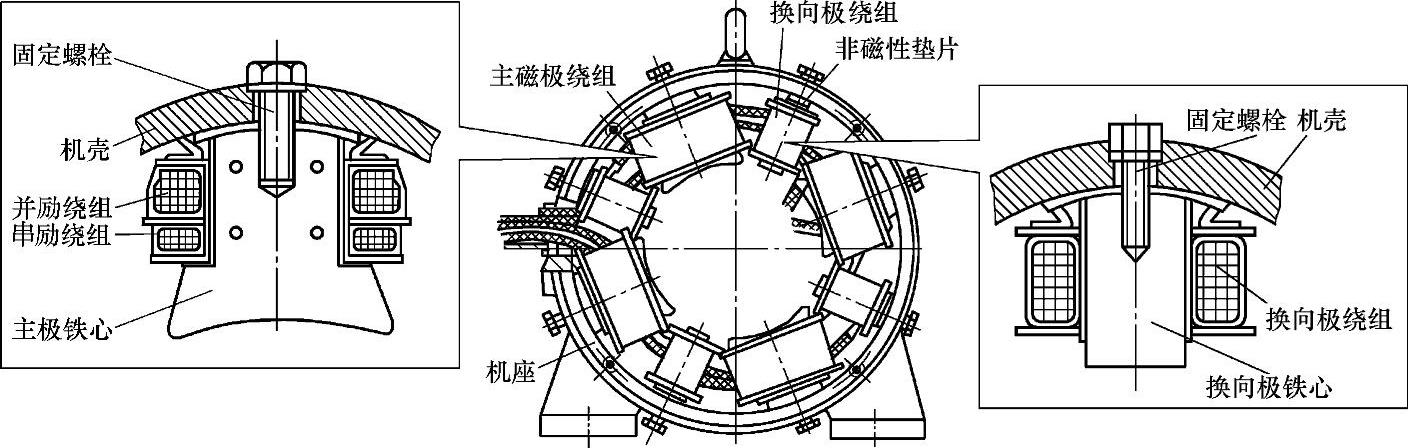

图5-77 电磁系直流电机的定子结构（复励式）

另外，两个系列的电枢电压也完全不同。Z2系列为220V（另有110V）；Z4系列一般为440V（另有400V），比较适用由380V三相交流电经桥式全波整流得到的直流电源供电。
