单相交流异步电动机的分类

(一)口诀

单相电机分三种,分类方法看起动。

裂相起动为第一,裂法又分阻和容,

电容裂相分三类,起动、运行、双电容;

罩极起动为第二,凸极、隐极两类型;

串励起动为第三,交流直流都可用。

(二)说明

由于单相交流异步电动机用单相交流电源供电,所以可广泛应用于家庭生活和日常生产需要机械动力的各种电器中。和三相交流异步电动机相比,它的不足之处是效率功率因数都较低,功率不宜做大。

常用的单相交流异步电动机分三种,分类的方法主要看其起动方式。

1.“裂相”起动单相交流异步电动机

所谓“裂相”,是指将单相电源分成两个相位不同的“两相”电源。

“裂相”起动单相交流异步电动机又可分为电阻裂相和电容裂相两大类(本口诀裂相又分阻和容),其中电容裂相的较常用,并且又可分为电容起动、电容起动和运行(称为单值电容)、电容起动加电容运行(称为双值电容)三类(本口诀电容裂相分三类起动、运行、双电容)。电动机定子绕组由两套绕组组成,一套叫工作绕组(主绕组),两端的标记符号为U1和U2;另一套叫做起动绕组(副绕组或辅绕组),两端的标记符号为Z1和Z2

其实物示例、电路原理和运行原理简介见表5-12。

2.“罩极”起动单相交流异步电动机

“罩极”起动(又被称为“遮极”起动)单相交流异步电动机也有两套绕组,一套叫工作绕组,另一套叫做起动绕组。(www.daowen.com)

根据定子铁心形状的不同,又可分为凸极和隐极两大类,其中凸极的应用较多。实际上,起动绕组一般为一个铜环,也被称为“短路环”,套在定子铁心凸极一侧(这是“罩极”名称的来历)。转子一般为铸铝笼型。

其实物示例和结构原理如图5-60所示。

3.“串励”单相交流异步电动机

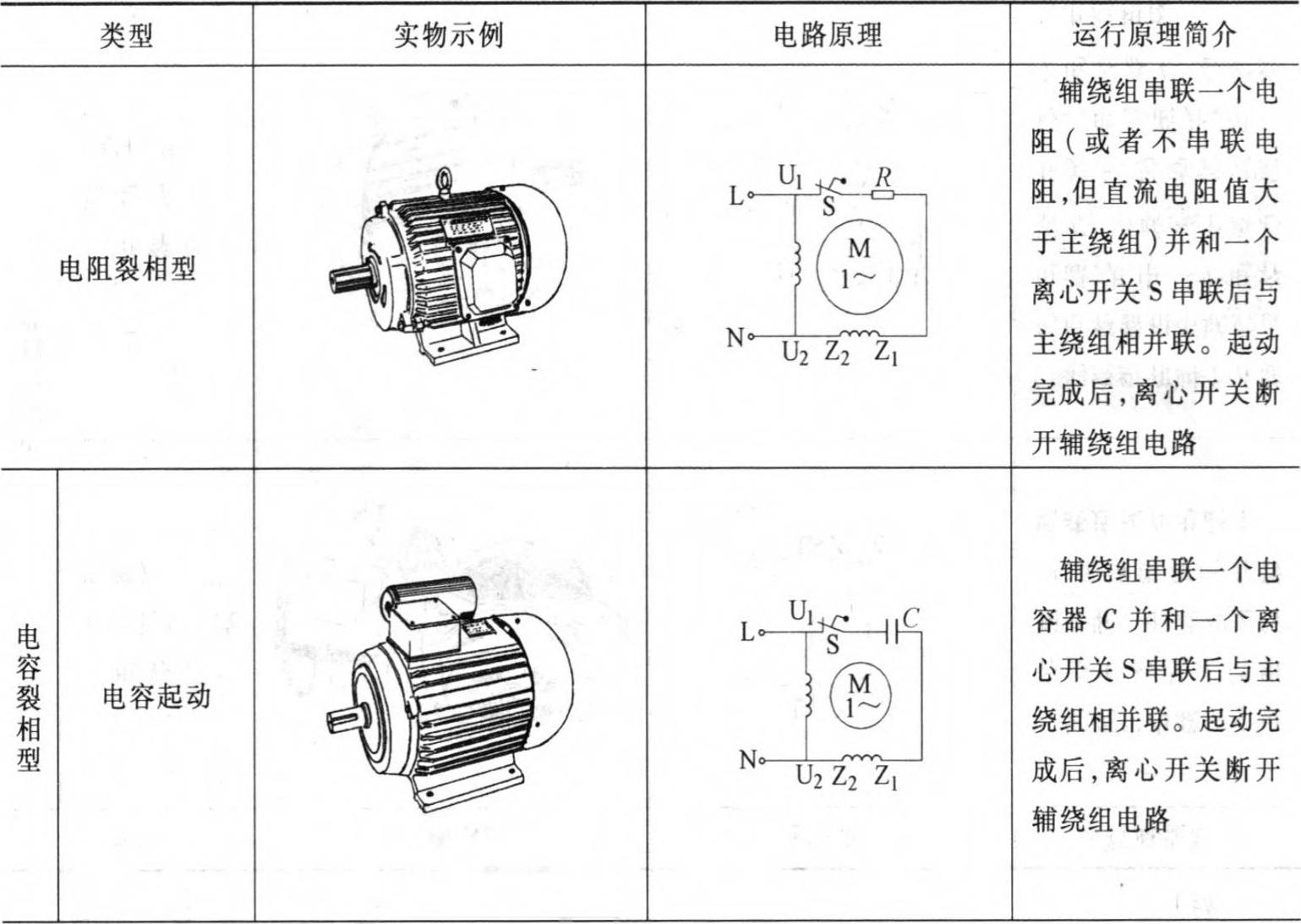

表5-12 “裂相”起动单相交流异步电动机

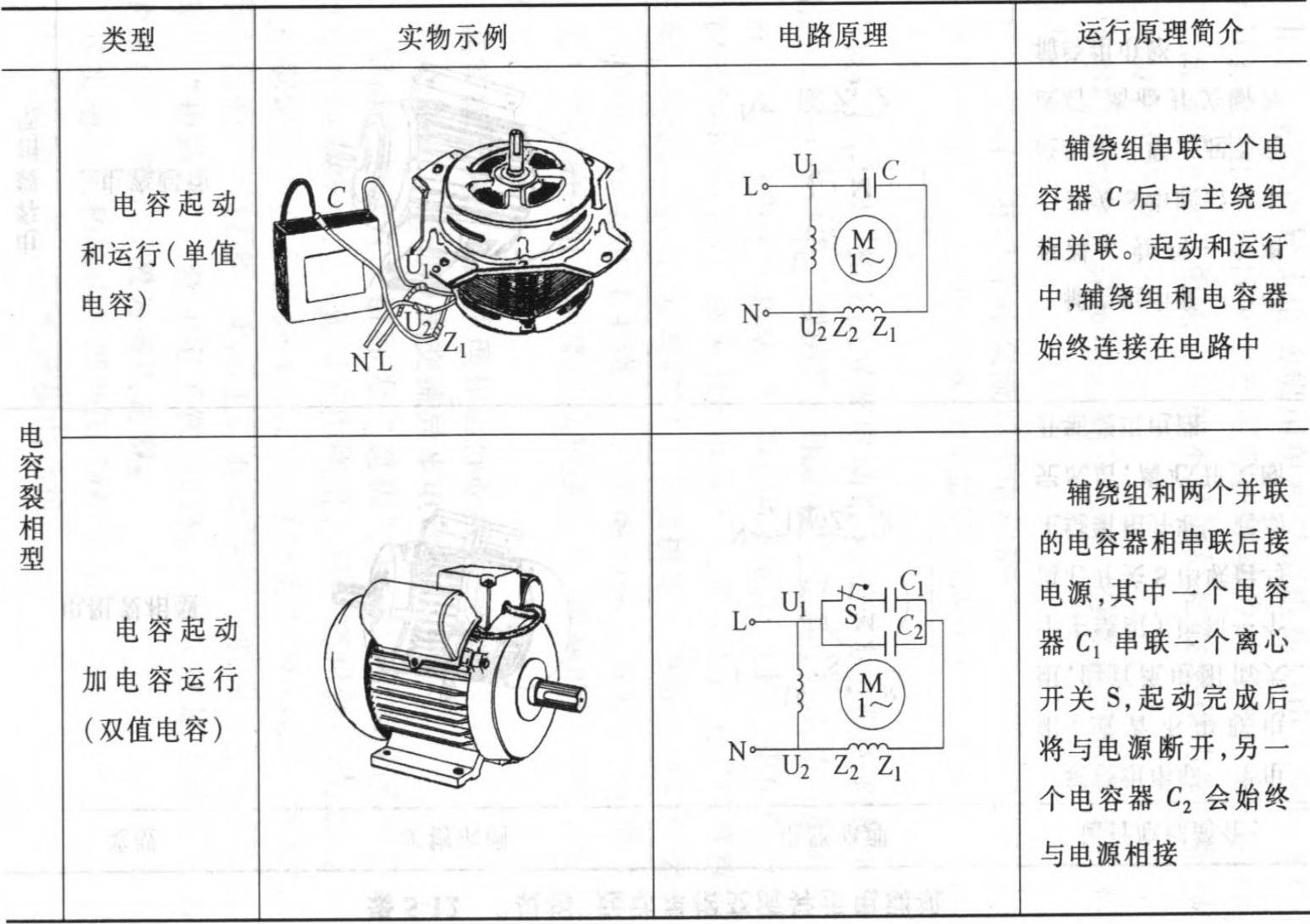

(续)

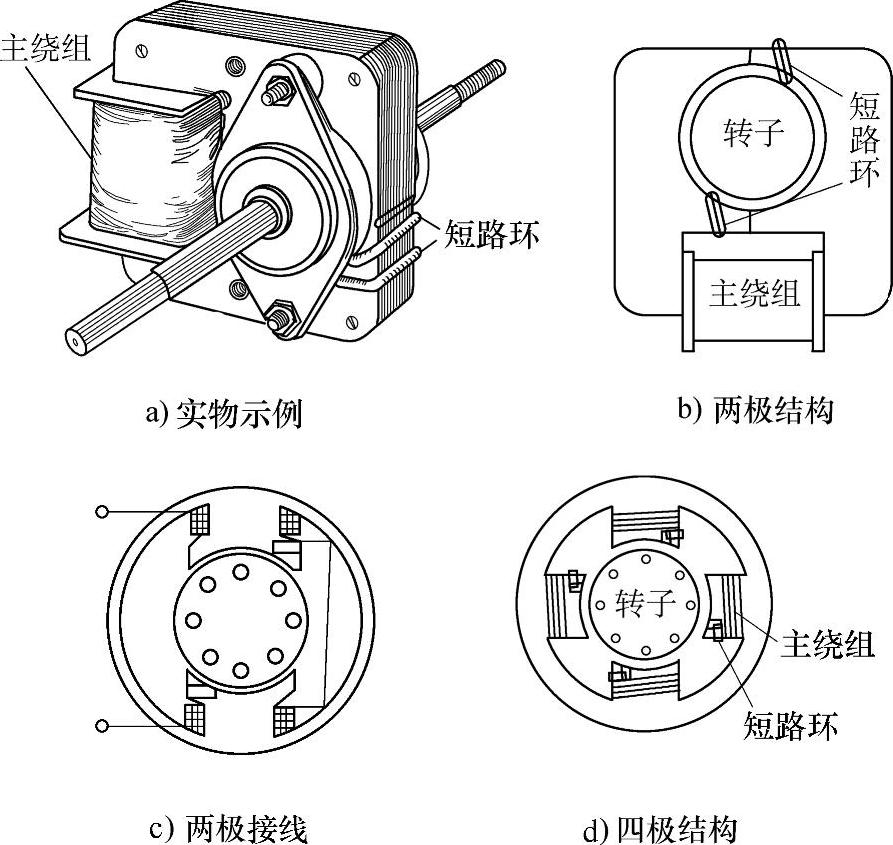

图5-60 “罩极”起动单相交流异步电动机(凸极)的实物示例和结构原理

“串励”单相交流异步电动机的转子绕组不是笼型铸铝的,而是像直流电动机的电枢那样,转子和定转子绕组通过电刷换向器相连接。该类电动机也可使用直流电源供电(但所用直流电源的电压与交流不同,所以不可随意使用),所以也被称为“交、直流两用电动机”。较常用于手动工具(如手电钻、电吹风等)、家用缝纫机上的动力。

其实物示例和结构原理如图5-61所示。图5-62给出了其定子铁心和绕组以及转子结构。

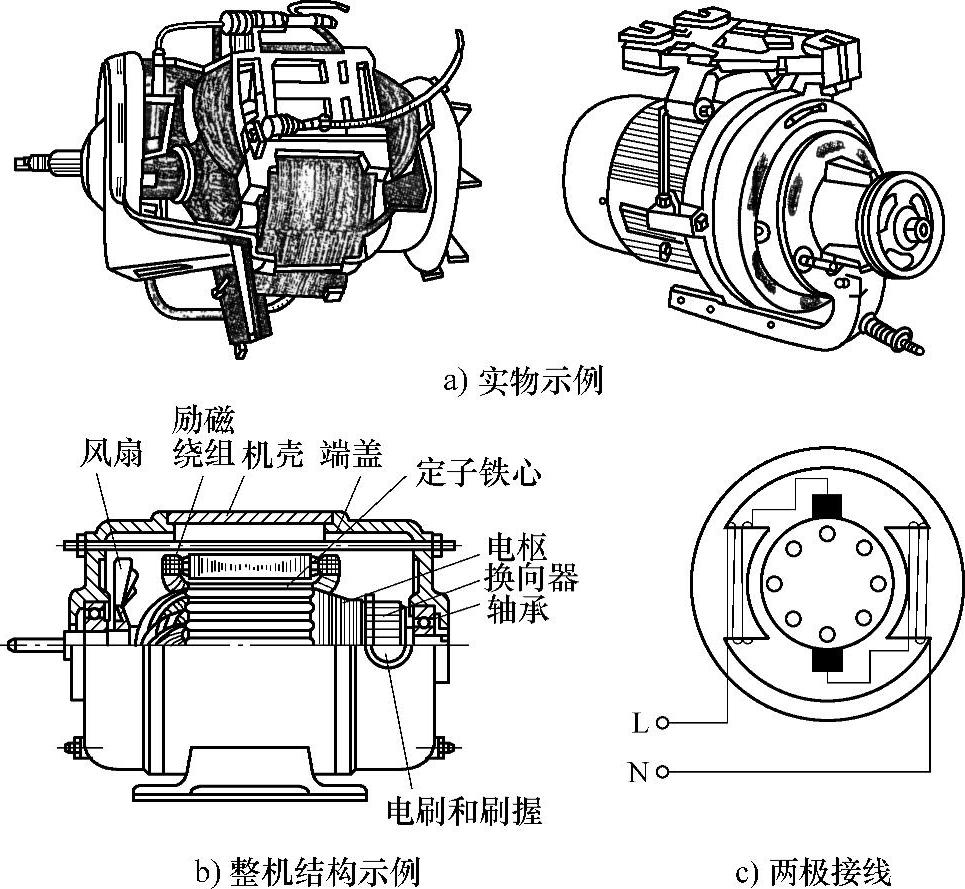

图5-61 串励单相交流异步电动机的实物示例和结构原理
