(一)口诀

电机出线共六条,条条没有端子号。

分开三相头和尾,简单方法可办到。

万用电表欧姆档,先把六条分三相。

任选两端来测量,如果相通是一相。

区别头尾要测量,将表设在毫安档。

假设每相头和尾,三头三尾各连上。

仪表接于头尾端,转动轴伸把表看。

表针不动或稍动,假设正确确定完。

表针来回大摆动,说明假设不完全。

任换一相头和尾,再次来把轴伸转。

没有仪表用灯泡,再把几节电池找。

假设两相头和尾,尾尾相连头接泡。

电池接于剩余相,一接一断看灯泡。

灯泡不亮假设对,更换一相再查找。

也可两相头尾接,另外两端接灯泡。

此时灯亮为正确,不亮两端来颠倒。(www.daowen.com)

灯泡电压要适当,也可使用电压表

(二)说明

对经过拆解或修理后的三相电动机,有可能将原有的六条引出线标识(对于一般电动机分别为U1、U2;V1、V2;W1、W2)丢失,从而无法接线。此时必须分辨清楚。本口诀讲述的就是分清三相以及各相头尾端的两种方法。

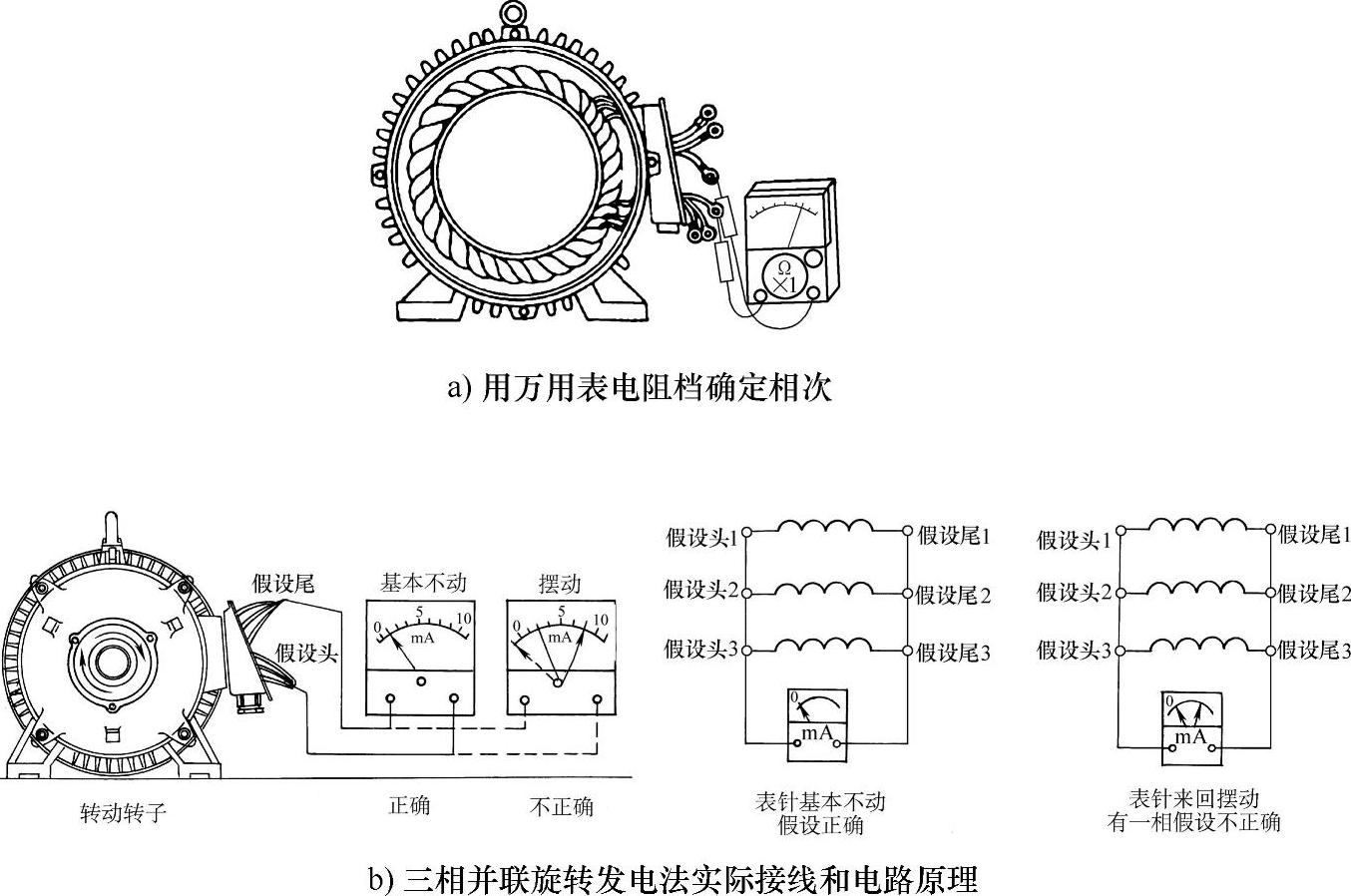

首先用万用表的电阻档测量每两个端点之间电阻的方法,确定出属于每一相绕组的两端,如图5-58a所示。然后用下述两种方法之一确定各相的头尾端(注意,所谓头和尾是相对而言的)。

1.方法一——三相并联旋转发电法

先假设三相各自的头和尾,分别将假设的三个头端和三个尾端分别连在一起(本口诀三头三尾各连上)。然后,将形成的两个端点与万用表(用指针式仪表,设置在直流毫安或毫伏档)的两只表笔相接(本口诀仪表接于头尾端)。旋转电动机的轴伸,同时观看仪表的反应。若仪表的指针不动或稍微摆动,说明前面假设的头和尾是正确的(本口诀表针不动或稍动假设正确确定完);若表针摆动较大,则说明其中有的相头、尾与假设相反。任意更换一相的两端并重新接线,再进行上述操作和判定,直至假设完全正确为止(本口诀任换一相头和尾再次来把轴伸转)。实际接线和电路原理如图5-58b所示。

如果没有仪表,使用1.5V或2.5V的手电用小白炽灯发光二极管代替上述仪表使用,如果白炽灯发光不足,可加快轴伸的旋转速度。

2.方法二——两相串联感应发电法

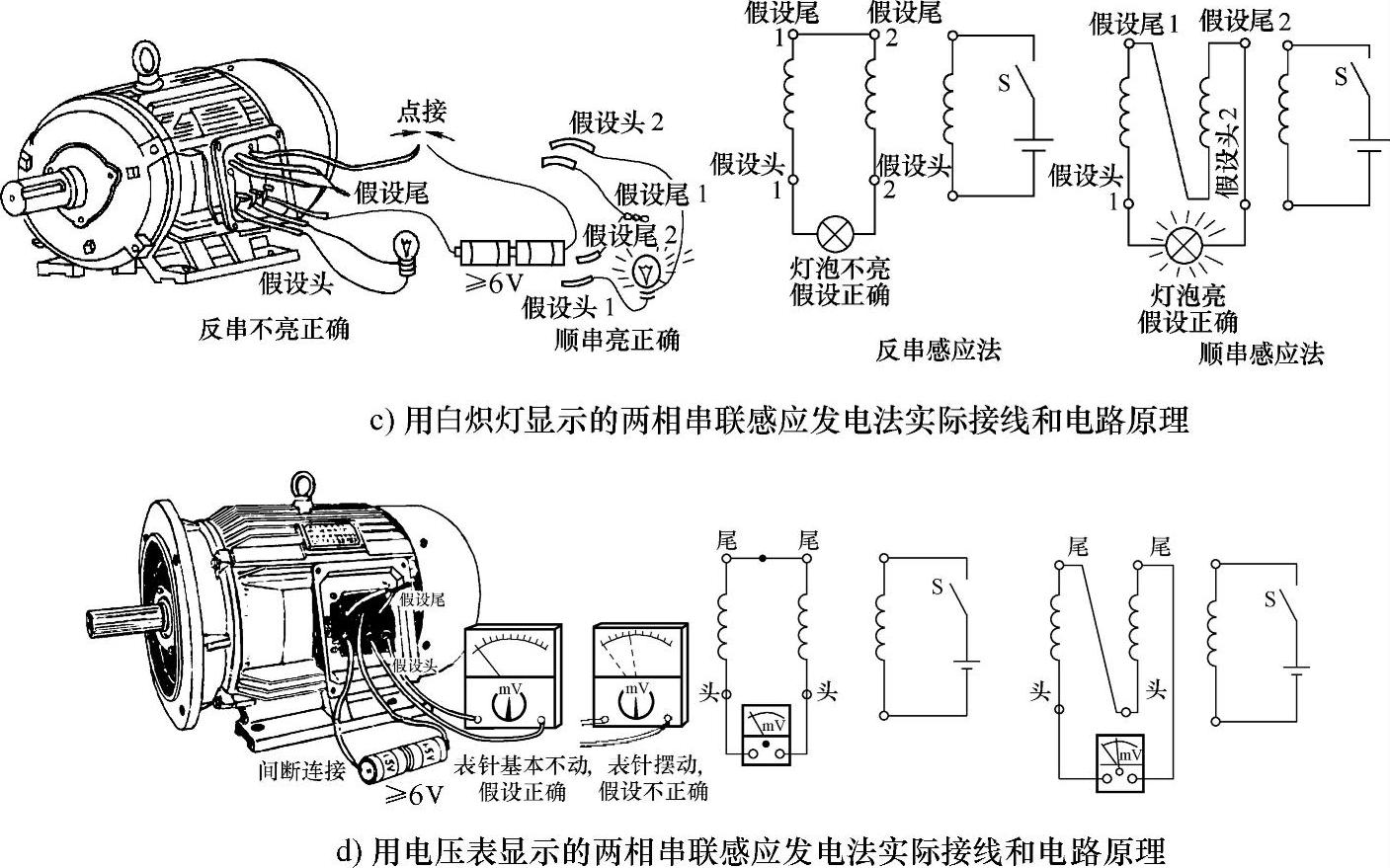

其实际接线和电路原理如图5-58c所示。

先假设两相的头、尾端,并将其假设的两个尾端相连,两个假设的头端接一只2.5V的手电用小白炽灯或发光二极管(本口诀尾尾相连头接泡)。剩余的一相接几只(尽可能不少于4只)串联的1.5V电池,一端固定连接,另一端间断地连接,同时观看白炽灯的反应(本口诀电池接于剩余相一接一断看灯泡)。若灯泡无反应(或者说不亮),则说明所接两相的头尾端假设是正确的;若灯泡随着电池的合断一亮一灭的闪动,则说明所接两相的头尾端假设是错误的(此时更换任意一相的两端再试一次)。将电池换到另外一相上,再次进行上述试验,最终确定三相的头和尾。此方法也叫“反串感应发电法”。



图5-58 确定三线绕组头尾的方法

若在开始时,将两相假设的一相头与另一相的尾相连,剩余两端接白炽灯,则结果和白炽灯反应的关系与上述尾尾相接的方法刚好相反。此方法也叫“顺串感应发电法”。

本口诀最后一句是说,可使用毫伏表(或万用表的电压档)代替本方法中所用的灯泡,如图5-58d所示。

另外,也可使用36V以下的交流电代替干电池,此时所用白炽灯的额定电压应为电源电压的1.5倍左右,当然也可使用相应档次的电压表代替白炽灯。
