（一）口诀

倍极多速电动机，按图接线要注意。

常用倍极六条线，二、四极或四、八极。

双星高速如两极，单星低速如四极。

接二封四高转速，接四空二转速低。

接错轻者力不足，重者烧毁电动机。

双星不封成一腿，单星若封同一理。

一腿怎能承全身？时长折断不稀奇。

（二）说明

1.变极原理

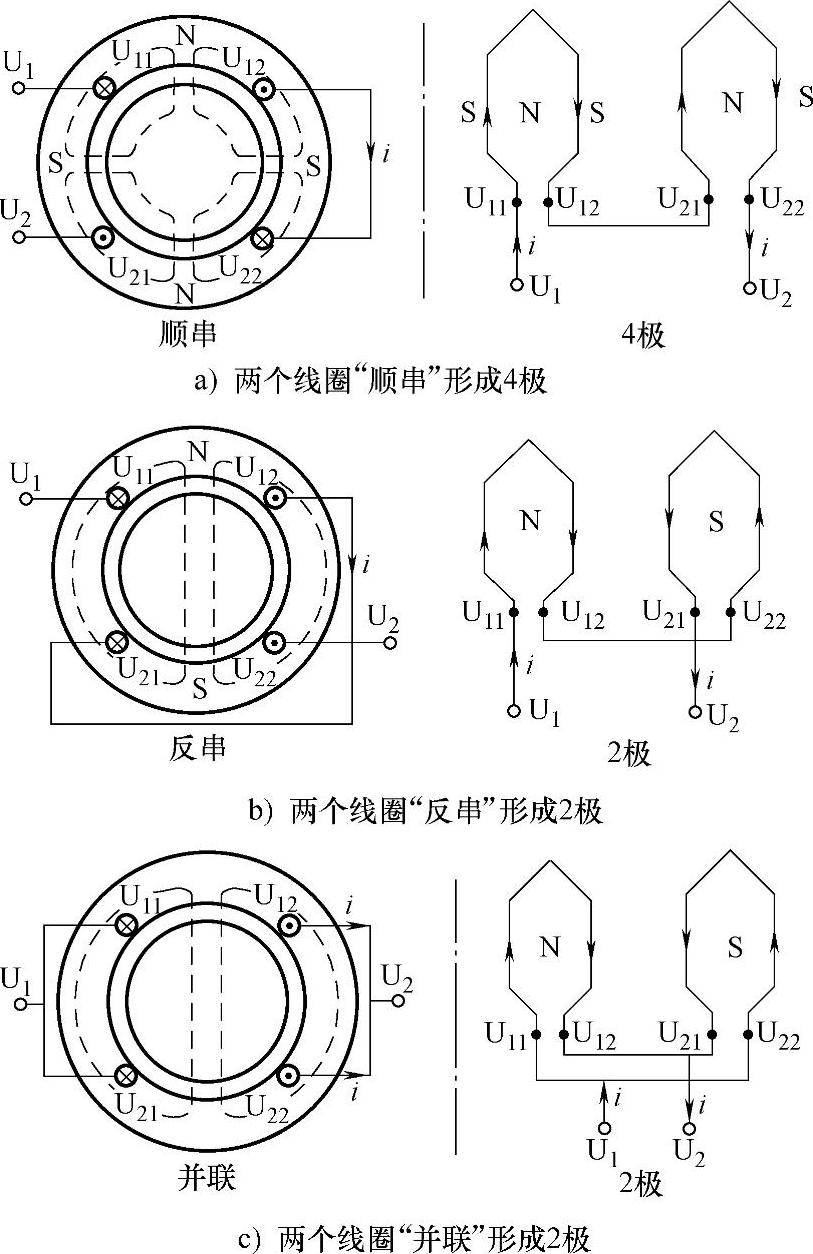

在交流变极多速电动机中，应用最多的是被称为“倍极”的双速电动机。所谓“倍极”，是该电动机的两个极数成1倍的关系，如2极和4极（常写成2/4极）、4极和8极（常写成4/8极）等。一般引出6条引接线（6个接线柱）。通过改变三相绕组的接线方法（包括改变每一相绕组的接线方法），来改变形成的极数。以2/4极为例，不同的接线所形成的极数原理如图5-53所示，可以看到，同一相的两个线圈，同样是串联，两个线圈的头和尾相连（顺串）就会形成4个磁极，尾和尾相连（反串）就会形成两个磁极，两个线圈头和尾相连再分别引出一条线时形成的并联，形成两个磁极。

2./联结变极多速电动机的绕组连接方法

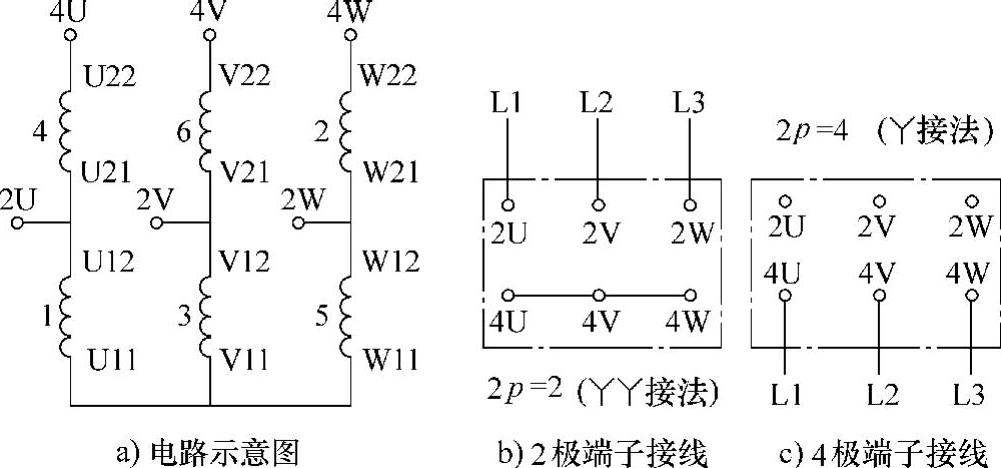

/联结变极多速电动机的绕组连接方法如图5-54a所示，每相绕组都由两组线圈串联组成。中间连接点各引出一条线，分别用2U、2V、2W标志；一端在电动机端部接线时封在一起；另一端引出3条线，分别用4U、4V、4W标志。所以共引出6条线。

将4U、4V、4W三端连接在一起，由2U、2V、2W三端进入电源，就是两个联结，即联结，是2极接法，如图5-54b所示。若由4U、4V、4W三端进入电源，2U、2V、2W三端空着不用，就是一个联结，是4极接法，如图5-54c所示。本口诀讲述的接线故障就是以上述接线方法为例来进行的。本接

图5-53 2/4极变极多速电动机的变极原理

线方法的特点是两个速度的起动转矩基本相同，比较适合负载转矩恒定的情况下调节转速，例如起重机、运输带等机械。(www.daowen.com)

3.其他接线方法的变极多速电动机绕组及端子连接方法

以下给出除图5-54所示的/联结的2/4极之外几种常用的变极多速电动机绕组及端子连接方法，供参考。

图5-54 /联结2/4极变极调速电动机绕组的连接

（1）△/ 联结方式4/2极电动机

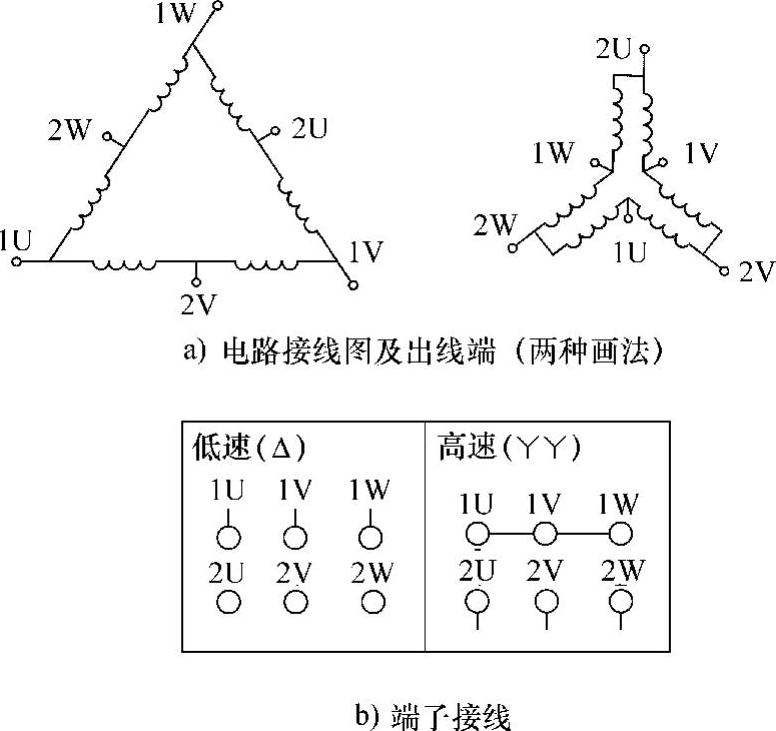

△/ 联结变极多速电动机的绕组内部连接方法如图5-55a所示，这种接线方式的双速电动机具有恒转矩特性，其低速起动转矩约为高转速时的1.73倍，较常用于金属切削机床或其他要求起动转矩较大的设备，在调速的同时，还可以做到节能。每相绕组都由两组线圈串联组成，中间连接点各引出一条线，分别用2U、2V、2W标志；每两相的一端在电动机端部接线时连在一起并引出1条线，分别用1U、1V、1W标志。所以共引出6条线。

若由1U、1V、1W三端进入电源，2U、2V、2W三端空着不用，就是一个△联结，是低速（如4极）接法。将1U、1V、1W三端连接在一起（封星），由2U、2V、2W三端进入电源，就是联结，是高速（如2极）接法。如图5-55b所示。

图5-55 △/联结4/2极变极调速电动机绕组的连接

（2）△/连接方式6/4极电动机的接线

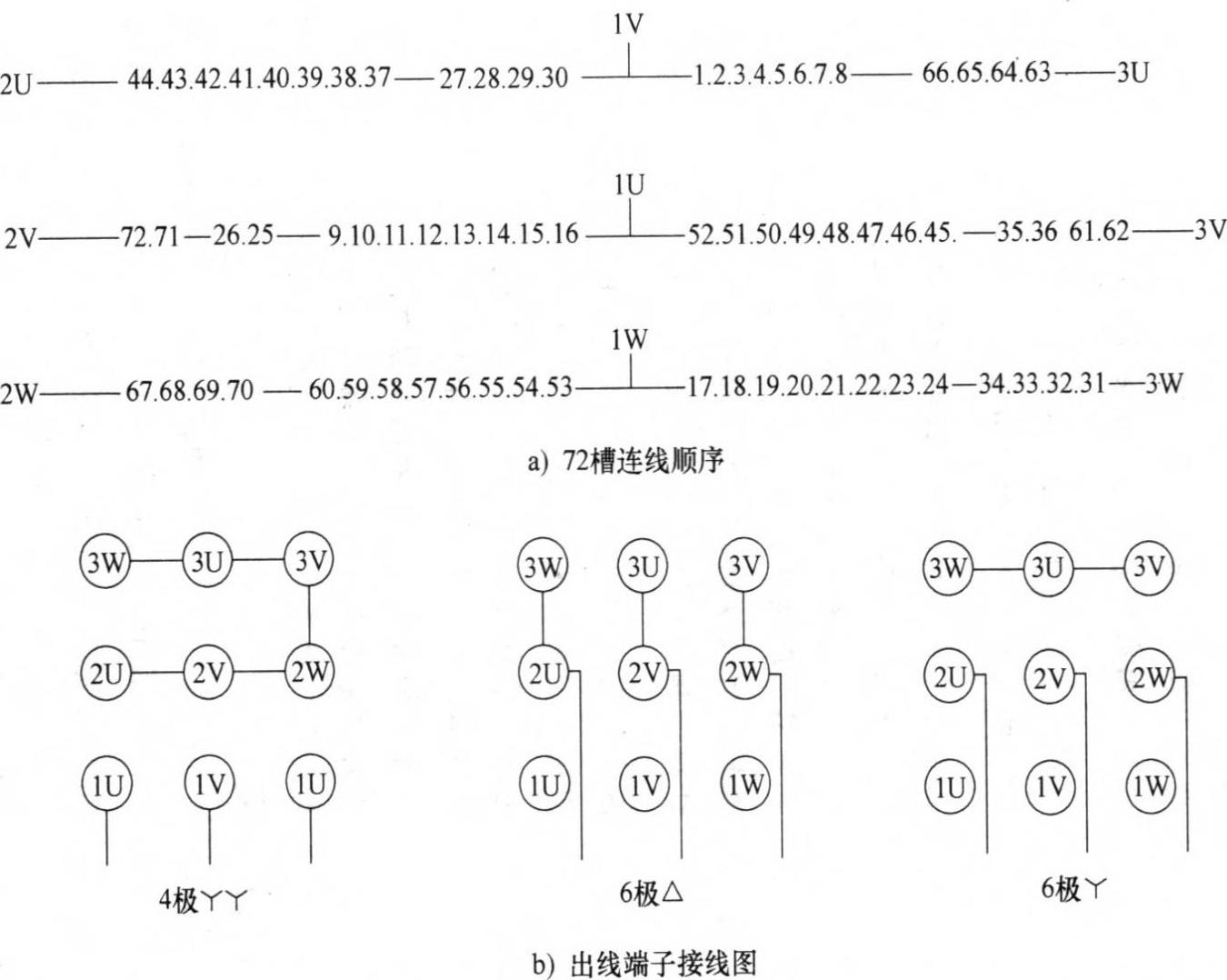

由一套绕组通过不同的接线方式形成的△/联结方式4/6极电动机6个出线端的内部及端子接线与上述△/联结方式4/2极完全相同，但每一相绕组不只有两段完全相同的绕组串联或并联组成，而一般是由多个不同节距和匝数的线圈串联组成，如图5-56所示。图5-56a给出了72槽的连线顺序（其中数字为槽数），图5-56b所示为接线端子连线情况。

另外，72槽4/6极电动机的6极还可接成星形和三角形两种联结方式，此时将引出9个出线端，其连线顺序和出线端子接线分别如图5-57a、b所示。

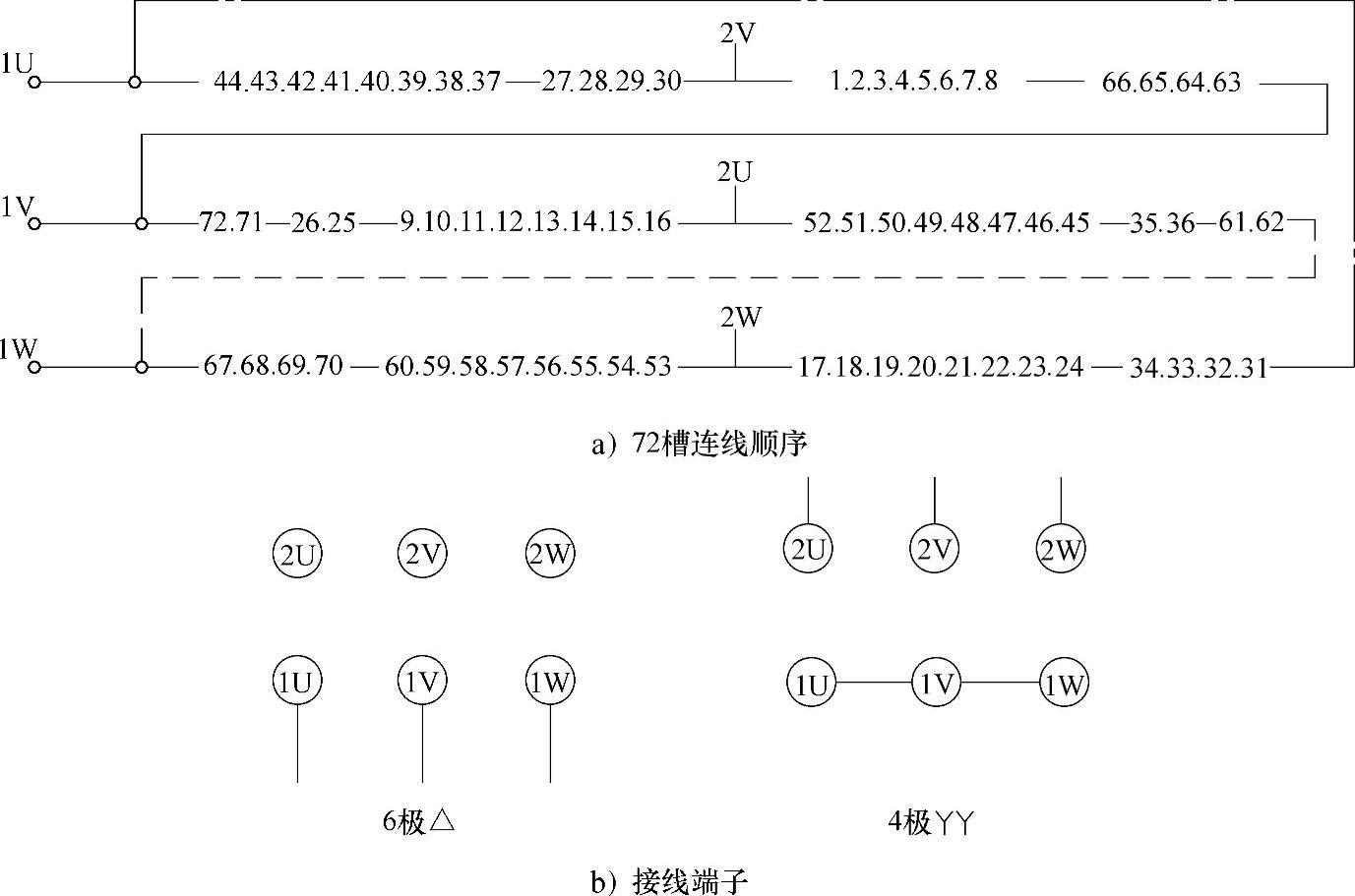

图5-56 △/▍▍联结6/4极变极调速电动机绕组6端子的连线顺序

图5-57 △/联结6/4极变极调速6极可星-三角转换的电动机绕组9端子接线图
