（一）口诀

电刷接触火花大，几个方面来检查。

弹簧压力是否小；刷在盒内是否卡；

刷盒松动左右摆；电刷磨得太短啦；

电刷牌号不相符，或者伪劣质量差；

再有就是集电环，第一偏摆跳动大；

第二材质有问题；第三磨损不光滑。

转子绕组断一相，其他两相有火花，

此时电流大摆动，振动噪声很可怕；

转子匝间有短路，短路一相火花大；

火大只在起动时，起动电阻不够大；

短路合闸时过早，过于严重会跳闸。如若过载较严重，必然出现大火花。

（二）说明

本口诀的第一部分讲述了绕线转子电动机火花大的常见原因，第二部分则介绍了几种特殊情况下的现象。可通过图5-52增加理解。(www.daowen.com)

“电刷磨得太短啦”，要解释的是“短”到什么程度才算“太短”，一般规定剩余长度小于原长的1/4或1/5，则认为“短”了，应该进行更换。

“转子绕组断一相，其他两相有火花，此时电流大摆动，振动噪声很可怕”是针对无提刷装置的电动机运行时所发生的故障现象。转子绕组断一相的故障，具体表现形式有如下几种：

（1）外接电路的连线中有一相断开。

（2）封起动电阻（含频敏电阻和电阻器，下同）接触器（或其他开关）的一对触点未闭合（往往是接触不实，接近于断路，而不是完全不闭合）。

（3）电刷被卡在刷盒内，不能与集电环接触。

（4）集电环导电杆与集电环接触点脱离或较严重的接触不良。

（5）由转子绕组通过轴中心孔引出的导线中，有一相与绕组脱离（往往是由于并头套过热使焊锡熔化而脱落）或自身断开。

（6）转子绕组一相断路，例如并头套焊锡熔化而脱落。

（7）三相绕组封零线有一点断开。

“火大只在起动时，起动电阻不够大；短路合闸时过早，过于严重会跳闸”是说，只在起动过程中火花大，可能是由于所用的起动电阻较小，或者起动开始到用开关封零（将三相绕组短路）的时间较少而使电流过大所引起的，此时若过电流保护按正常情况设定，就有可能使其动作而跳闸。

（8）火花的大小可用分级的方法来确定。火花分级的相关规定见本书附录12。

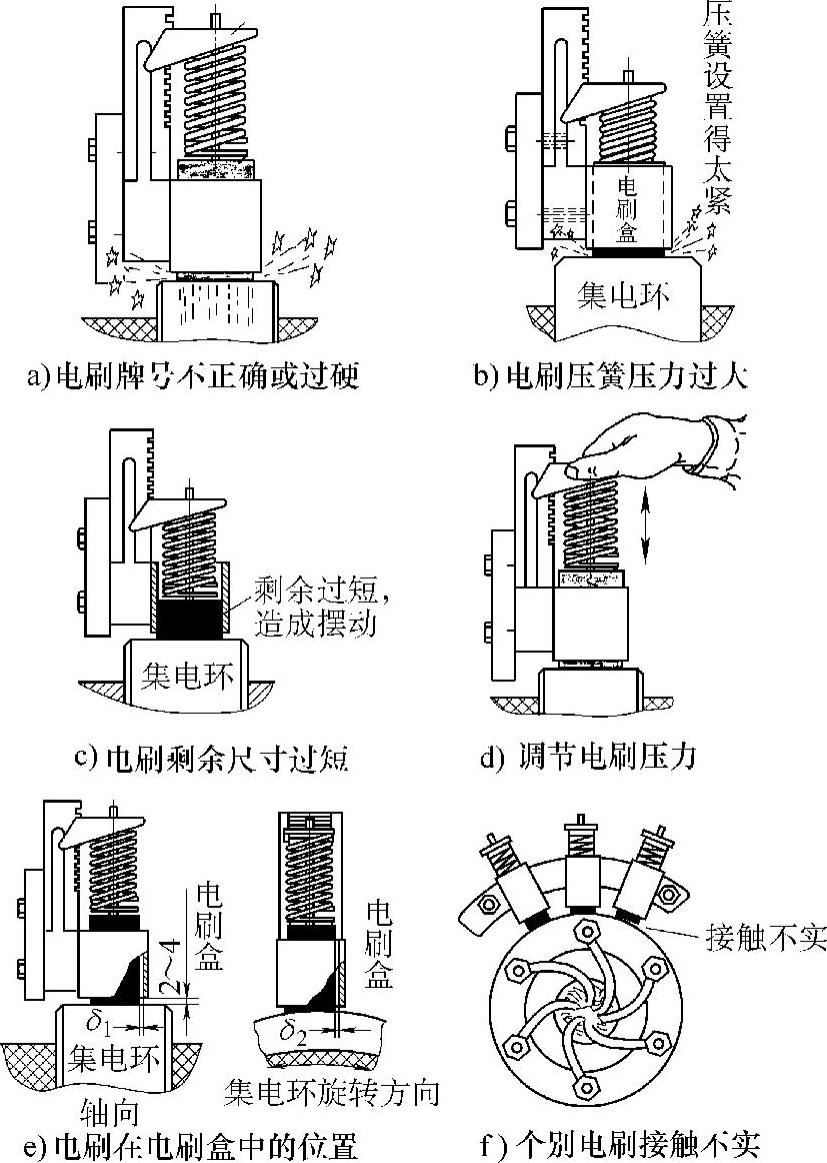

图5-52 绕线转子电动机火花大的原因
