（一）口诀

小型电机加满压，空载电流有多大？

假设额定为一百，空流二五至六八。

容量大的数值小，极数多的数值大。

两极最大为四十，较大电机二十八。

容小极多达七十，容大极多三十八。

（二）说明

在检查和修理三相交流异步电动机时，经常要通过测量它的空载电流来判断该电动机是否正常。空载电流是电动机不带任何负载时，定子绕组施加额定频率的额定电压时的输入电流。它的大小与电动机定子绕组的匝数、定转子之间的气隙、铁心材料的性能、加工水平和加工质量、装配质量、机械部件的尺寸精度等很多因素有关。

空载电流的主要成分是用于励磁（产生旋转磁场）的无功电流。

空载电流与额定电流的比值或者说占额定电流的百分数，与电动机的容量及极数有一定的关系。总体来讲，空载电流占额定电流的百分数的大小与容量的大小成“反比”关系，和极数成“正比”关系。这里的反比和正比之所以加了引号，是因为不是真正的反比和正比关系，而是一个“趋势”关系。这就是本口诀“容量大的数值小，极数多的数值大”所要表达的意思。

“假设额定为一百，空流二五至六八”是说，小型（机座号63～315，较常见的是80～200）交流异步电动机空载电流的总体范围。实际上，有个别电动机的数值要超过68%，最多可达到70%以上，之所以给出一个68（包括后面的28和38），只不过是为了“押韵”而已，千万不要“叫真”。表5-11和本书附录11是国内1958年建厂的某知名电机生产厂所生产的Y（IP44）系列和Y2（IP54）系列电动机的统计平均值，可供理解本口诀和日常使用及维修时参考。表中的I₀和I_N分别代表空载电流和额定电流。(www.daowen.com)

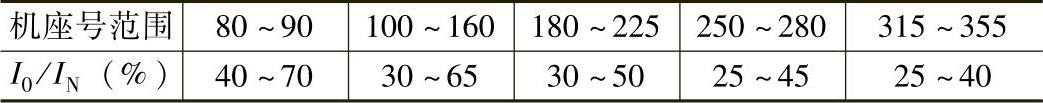

表5-11 Y（IP44）和Y2（IP54）系列三相交流异步电动机空载电流统计平均值范围

实际上，定子电流是由有功电流和无功电流两者矢量合成的，即不是简单的相加关系，所以，严格地讲，用“空载电流占额定电流的百分数”的说法是不准确的，但这种说法较易掌握和比较，也就成为了一种惯用的说法。

另外，在核算空载电流时，应注意测量电动机的端电压。若端电压不是额定数值，则应对电流进行适当的修正。一般情况下，应按空载电流与电压的平方成正比的关系进行修正，见式（5-17）。

式中 U_N——电动机的额定电压（V）；

U₀——空载试验时的实测电压（V）；

I_0t——空载试验时的实测电流（A）。

例如，所测空载电流I_0t为10A，电动机的端电压U₀为360V，额定电压U_N为380V，则额定电压时的空载电流I₀为
