（一）口诀

热敏元件保安全，使用之前摇绝缘。

摇表电压二百五，对地、绕组都要管。

绝缘电阻限定值，低压五兆最小限。

高压电动机是多少？技术标准来查看。

（二）说明

由于埋置在绕组中的热敏元件将与控制电路相连接，其绝缘性能必须得到保障。如图5-34所示，一台在三相绕组端部各埋置一只片状热电阻，在前后端盖轴承室部位各埋置一只防振型热电阻，在前端绕组端部装置防潮加热带的位置，引出线端子R1、R2、R3为绕组热电阻，Z1、Z2分别前后轴承热电阻。对于热电阻，每一元件应有3个出线端（有的用T1、T2、T3标志，其中两条同一颜色的在元件内部短路在一起，使用时可只连接其中一条）。(www.daowen.com)

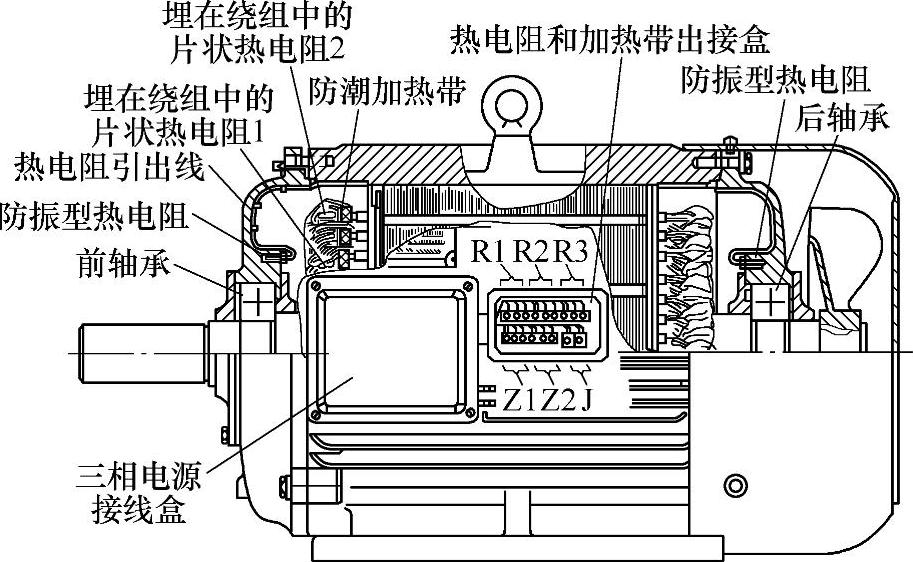

图5-34 热敏元件（热电阻）和防潮加热带的安放位置

在电动机投入使用前，要检查这些元件对地以及对绕组的绝缘电阻情况（本口诀“对地、绕组都要管”）。应注意，测量绝缘电阻一般需使用250V规格的绝缘电阻表（本口诀“摇表电压二百五”），使用电压过高的仪表可能对这些元件造成损伤。图5-35所示为测量热敏元件绝缘电阻的情况。

热敏元件对地和对绕组的绝缘电阻限值规定：对低压电机，应不低于5MΩ；对高压电机，应根据其技术标准中标规定的数值，一般应不低于50MΩ。

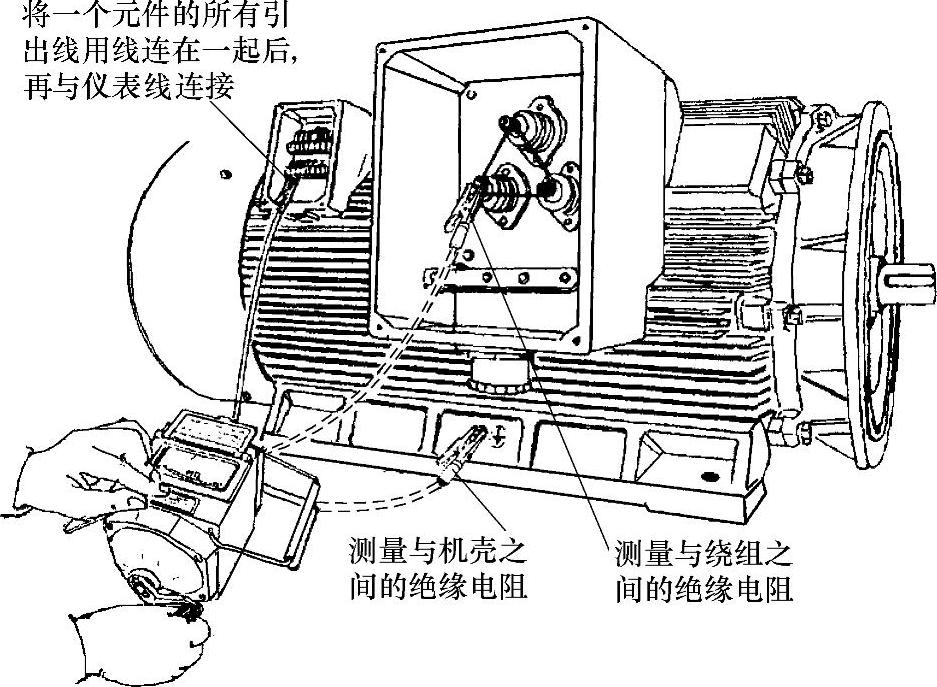

图5-35 测量热传感元件对机壳、绕组的绝缘电阻
