（一）口诀

Pt100铂热阻，零度整整一百欧。

其他温度粗略记，一度相差点四欧。

（二）说明

现比较常用的热电阻是型号为Pt100的铂热电阻。其中，“Pt”是铂的元素符号，表示铂，“100”表示该电阻在0℃时的阻值为100Ω（本口诀“Pt100铂热阻，零度整整一百欧”）。

在一定的温度范围之内，铂热电阻的阻值与温度呈线性关系。粗略的关系是温度每变化1℃，电阻值变化0.4Ω（本口诀“一度相差点四欧”）。

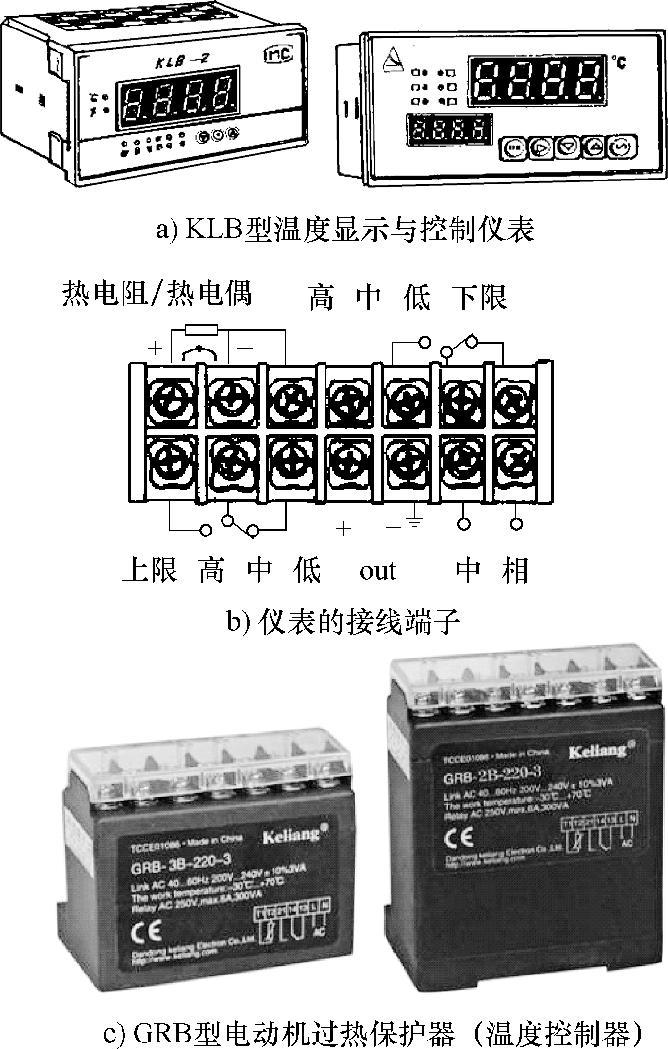

图5-33 热敏电阻、热电偶和热电阻温度显示及控制器

因为在0℃时的阻值为100Ω，所以其他温度t（℃）时的电阻值R_Pt100（Ω）计算式为

R_Pt100≈100Ω+（0.4Ω/℃）t （5-14）(www.daowen.com)

例如实际温度t=20℃时，热电阻的阻值R_Pt100≈100Ω+（0.4Ω/℃）×20℃=108Ω（实际分度表给出的数值为107.9Ω。这是口诀“百一左右铂热阻”的来历）；实际温度为t=-10℃时，R_Pt100≈100Ω+[0.4×（-10）]Ω=96Ω。

实际应用时，经常是用万用表测量其电阻值R_Pt100，用来得到热电阻所处位置的温度t，此时将上述关系反过来就可得到如下的关系式：

t=（R_Pt100-100Ω）/（0.4Ω/℃）（5-15）

例如实测电阻值R_Pt100=110Ω，则热电阻的温度t=（110Ω-100Ω）/（0.4Ω/℃）=25℃；实测电阻值R_Pt100=95Ω，热电阻的温度t=（95Ω-100Ω）/（0.4Ω/℃）=-12.5℃。

监测热电阻是否正常时，可用万用表×1Ω档测量其电阻数值，然后用式（5-15）计算出温度值，再和实测的热电阻所处位置的温度相比较，若相差在1～2℃（具体允许偏差与所用的产品精度有关），则可认定为正常。

Pt100型铂热电阻的详细分度值（电阻与温度的关系）详见本书附录10。

有些国产铂热电阻的代号为WZP（W代表温度，Z代表电阻，P代表铂）。

有些国产铜热电阻的代号为WZC（W代表温度，Z代表电阻，C代表铜）。
