用示灯和剩余电流断路器法检查电动机绝缘情况

(一)口诀

检查绝缘无摇表,可以串联一灯泡

灯泡电压二百二,单相电源连接好。

火线一端接绕组,机壳接零要牢靠。

灯泡亮时绝缘差,灯泡不亮绝缘好。

灯泡绕组相串联,漏电开关接两端。

电机外壳接地线,开关接通单相电。

若是合闸就跳开,说明绕组已漏电。

(二)说明(www.daowen.com)

当手头没有兆欧表时,可采用示灯法检查绕组的绝缘情况。灯泡可用25~40W、220V的白炽灯,白炽灯通过一个开关接交流220V单相电源的相线(火线),电源的中性线(零线)接机壳,如图5-25所示。操作时应注意防止触电,试验人员应穿戴好绝缘鞋等劳保用具。应注意,此时需要将电动机放在与地绝缘的地方,如放在胶皮或干燥的木板上。

通电后,白炽灯不亮说明绝缘良好;微亮说明绝缘已较差;亮度达到正常状态时则说明绝缘已经完全失效,即已出现了短路点。

也可以将电动机直接放在地上,为了加强其外壳与大地的连接,可用导线将其接地端子与附近的接地线连接。电动机的三相绕组串联或并联,也可按正常运行连接的方法。用一个单相剩余电流断路器(俗称漏电开关)输出端相线连接一个白炽灯后接绕组的一端,剩余电流断路器输出端零线连接绕组的另一端,如图5-26所示。开关闭合后,若不跳闸,白炽灯有一定亮度,说明绝缘良好;若跳闸,则说明绝缘已出现损伤,或者说明已有对地漏电故障。

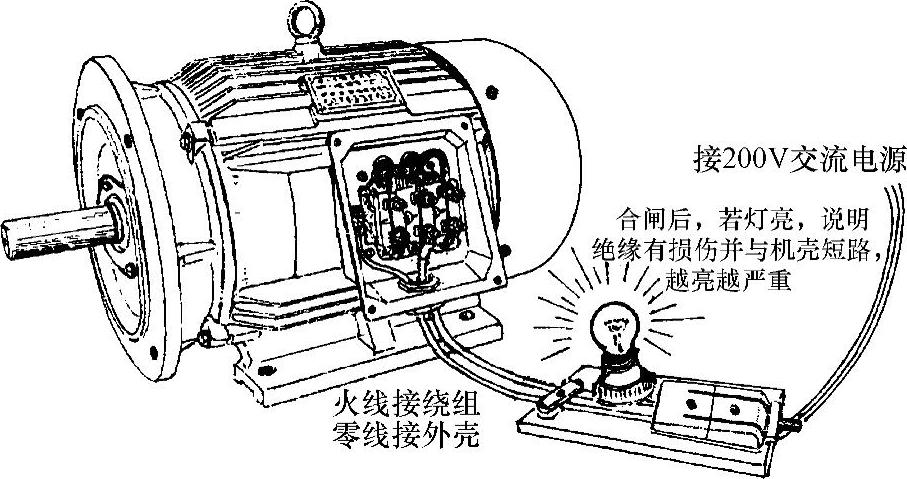

图5-25 用示灯法检查电动机的绝缘情况

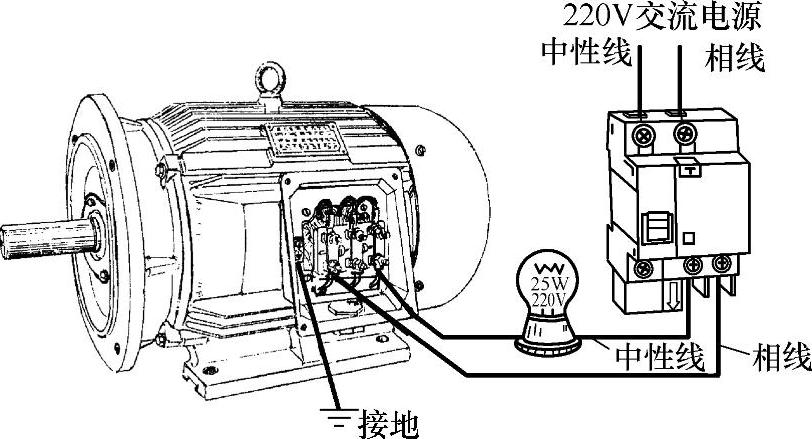

图5-26 用剩余电流断路器检查电动机的绝缘情况
