（一）口诀

电机运行保安全，使用之前测绝缘。

测量采用兆欧表，根据被测电压选。

绝缘合格值多少？热态数值有国标。

电机电压每千伏，绝缘电阻超一兆。

低压冷态要过五，高压供需协商好。

若要测定吸收比，开始摇测把时计，

计时单位使用秒，十五、六十把数记。

后值除以前值数，得值即为吸收比。

该值低于一点三，烘干绕组去潮气。

（二）说明

1.兆欧表的选用规定

应根据被测电动机的额定电压来选择兆欧表的规格，具体规定见表5-8（摘自GB/T 1032—2012《三相交流异步电动机试验方法》）。

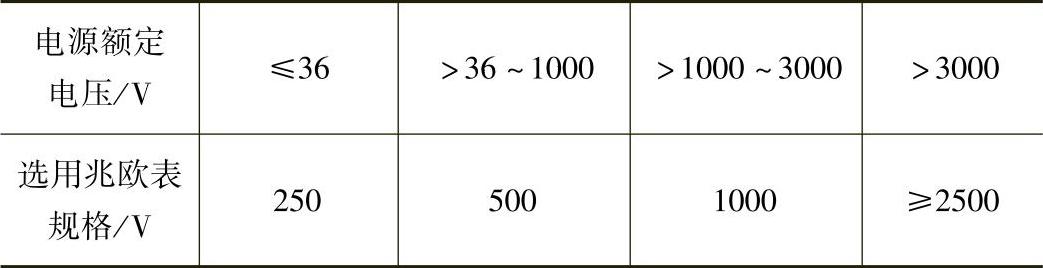

表5-8 按电动机额定电压选择兆欧表的规格

2.测量方法及注意事项

在使用手摇式兆欧表时，若测量绕组对机壳的绝缘电阻，其标有L的一端应与电动机绕组相接（对于三相电动机，应将三相绕组的出线端短路连接），标有E的一端应与电动机外壳相接。测量时，摇动的转速应尽可能地匀速，以120r/min为宜。待表针稳定到一个位置后，再读数确定测量结果，一般情况下，应摇动1min左右，如图5-22所示。

测量三相电动机绕组的绝缘电阻时，如其三相绕组的头尾都已引出，应分别测量各相绕组对机壳（对地）以及相与相之间的绝缘电阻，若已接成了一体（三角形或星形），则只能测量整套绕组对机壳的绝缘电阻。

若测量相与相之间的绝缘电阻，则仪表的L端和E端分别与三相中的两相出线端连接，未连接的一相与机壳连接后接地，如图5-23所示。测量方法同上。

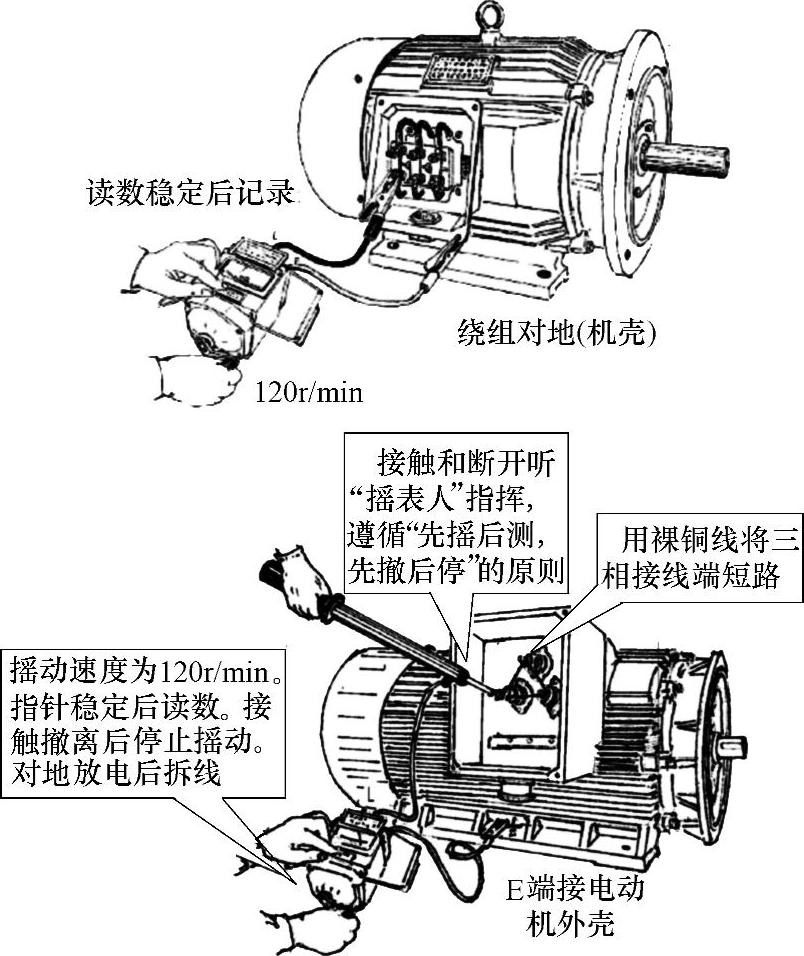

图5-22 测量三相绕组的对地绝缘电阻

3.关于电动机绕组绝缘电阻的合格标准问题(www.daowen.com)

在国家标准GB 755—2008《旋转电机 定额和性能》、GB 14711—2006《中小型旋转电机安全要求》和各类电动机的技术条件中，对电动机绕组和机壳之间的绝缘电阻限值规定如下：

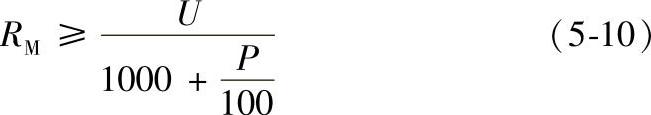

在电动机加额定负载工作到热稳定状态时，其绕组与机壳之间的绝缘电阻R_M（单位为MΩ）应符合下式所表示的关系

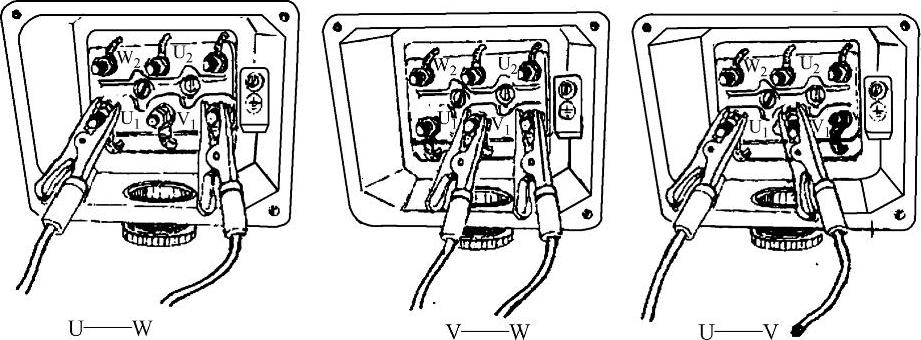

图5-23 测量三相绕组相间绝缘电阻的接线

式中 U——被试电动机绕组的额定电压（V）；

P——被试电动机的额定功率（kW）。

因P/100相对于1000而言很小（如P=1000kW时，P/100=10才为1000的1%），所以可以忽略不计，此时上述公式就简化成了本口诀所说的“电机电压每千伏，绝缘电阻超一兆”，即

对于我们常见的380V电动机，在热态时，其绝缘电阻应不小于（380/1000）MΩ=0.38MΩ，即R_M≥0.38MΩ。

用式（5-10）计算值低于0.38MΩ时，则按0.38MΩ考核。例如对于额定电压为220V的电动机，用式（5-10）计算所得数值为0.22MΩ，但应按0.38MΩ考核。

但日常使用电动机时，一般都是在冷态下测量，以确定该电动机绕组绝缘是否正常。此时的标准在GB14711—2006中规定：对于低压电动机（1000V及以下的电动机）应不低于5MΩ；对于高压电动机，没有具体规定，一般由供、需双方协商确定。这就是本口诀“低压冷态要过五，高压供需协商好”所表达的内容。

4.关于吸收比和极化指数的问题

对于较大容量的电动机绕组，应通过测量吸收比的方法检查其受潮情况，受潮严重时，即使绝缘电阻合格，也不可投入使用。正确的方法是先设法将电动机绕组烘干，再测量吸收比，若达到要求，再投入正常使用。

绕组的吸收比，是从开始摇测到第15s和到第60s时，两个绝缘电阻值的比值，如图5-24所示。用X_M代表吸收比，R_M15s和R_M60s分别代表第15s和第60s时的两个绝缘电阻值，则用算式表示为

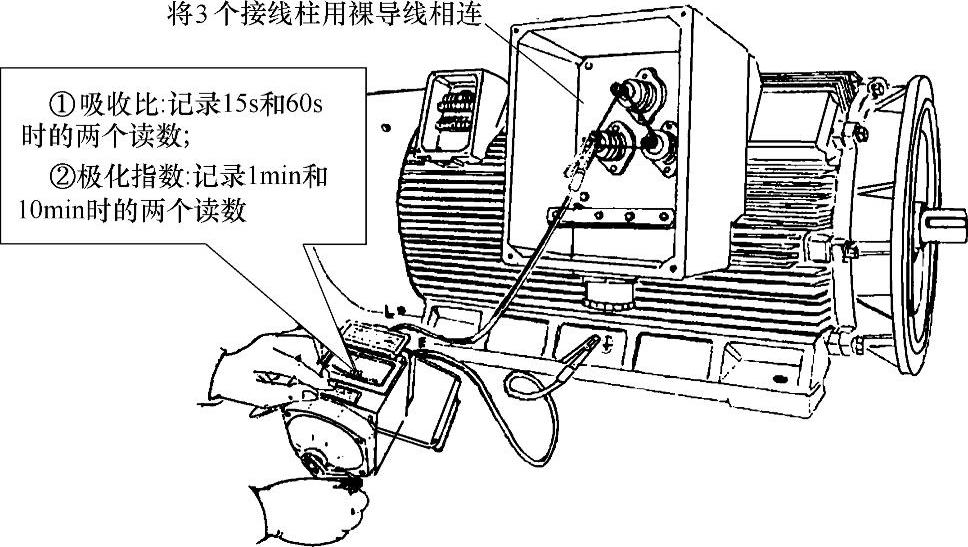

图5-24 测量电动机绕组绝缘的吸收比和极化指数

吸收比的合格标准是X_M≥1.3（有些标准中规定为1.2）；若＜1.3（或1.2），则说明该绕组受潮较严重，应对绕组进行烘干并达到上述要求后方可使用，即本口诀“该值低于一点三，烘干绕组去潮气”。

极化指数PI是指，测量绝缘电阻时，试验施加电压开始计时，记录1min和10min时的两个绝缘电阻测量值R_M1min和R_M10min，然后求出R_M10min与R_M1min之比，即为被测绕组的极化指数PI，见式（5-13）。一般规定不小于2为合格。
