电动机额定转矩精确计算方法

(一)口诀

额定转矩怎样求?容量千瓦除转速,

单位使用千克米,再乘常数九七五,

单位使用牛顿米,再乘九千五百五。

(二)说明

电动机的额定转矩是负载设备所需要的一个重要参数。可根据所用电动机的额定输出功率(容量)、额定转速数值来计算求得。额定转矩TN(单位为kgf·m或N·m)等于额定输出功率PN(单位为kW)除以额定转速nN(单位为r/min),即本口诀中所说的容量千瓦除转速,之后再乘以一个常数,该常数的具体数值应根据转矩所需的单位来决定。

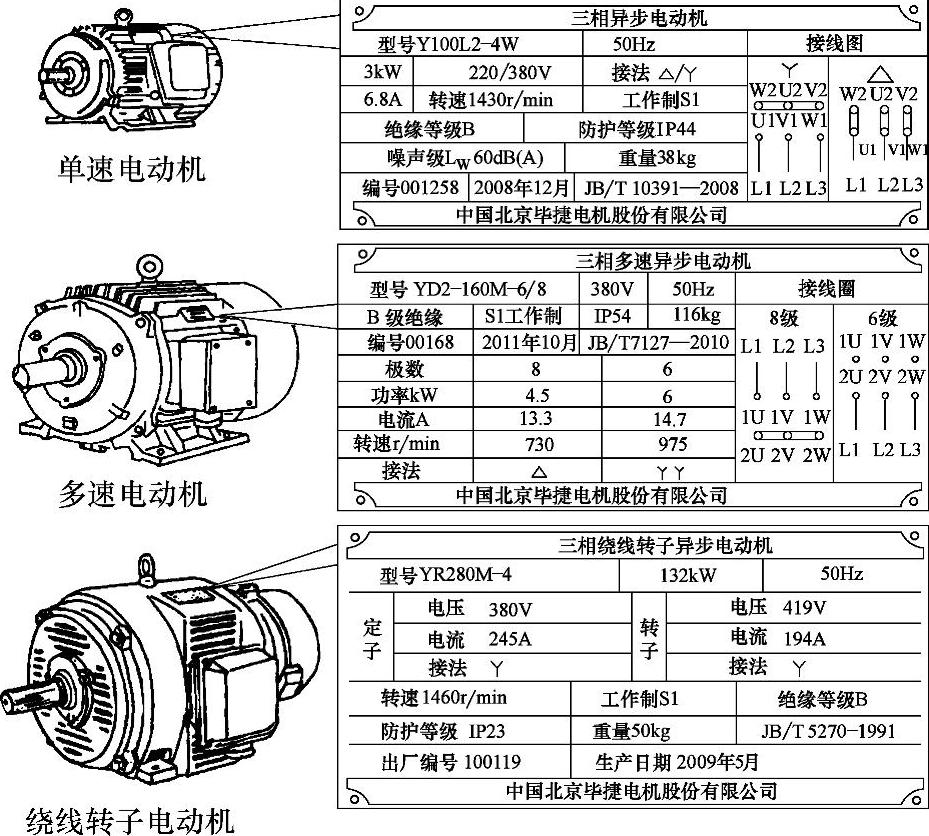

图5-16 三种三相异步电动机铭牌示例

当转矩单位使用kgf·m(公斤力·米)时,所乘常数为975,即本口诀单位使用千克米再乘常数九七五。用公式表示为


当转矩单位使用N·m(牛[顿]·米)时,所乘常数为9550,即本口诀单位使用牛顿米再乘九千五百五。用公式表示为


此口诀也同样适用于其他功率和转速时对转矩的求取。

(三)举例

现有一台型号为Y132M—4的三相交流异步电动机,在其铭牌上标注着额定功率为7.5kW,转速为1440r/min。请求出该电动机的额定转矩是多少N·m。

本题已知PN=7.5kW,nN=1440r/min,求TN=?N·m。


该电动机的额定转矩是49.74N·m。
