（一）口诀

安装方式用代号，IM打头为国标。

后跟字母B或V，V为竖直B卧倒。

再后一或两个数，安装部位它来表。

B3常用5法兰；35两有主底脚；

V1法兰头朝下；V3朝上法兰吊。

（二）说明

安装方式是指电动机运行时，电动机与基础及配套设备的联结关系与空间位置。国际通用的代号为“IM”（InternationalMountingtype），之后有一个B或V字，其中B表示卧式，即轴向水平，V表示立式，即轴向竖直（本口诀“V为竖直B卧倒”）。再后面是一个或两个数字，表示更具体的安装结构形式。常用的两种类型各十余种安装方式示意图见表5-4和表5-5。

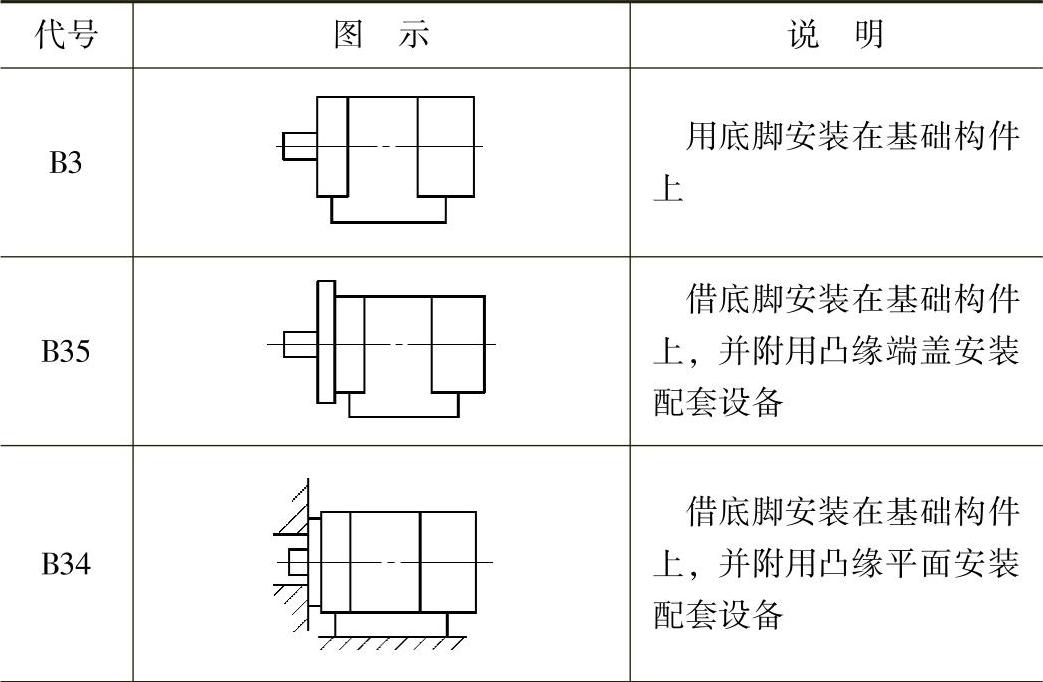

表5-4 常用卧式安装方式图示和代码

（续）(www.daowen.com)

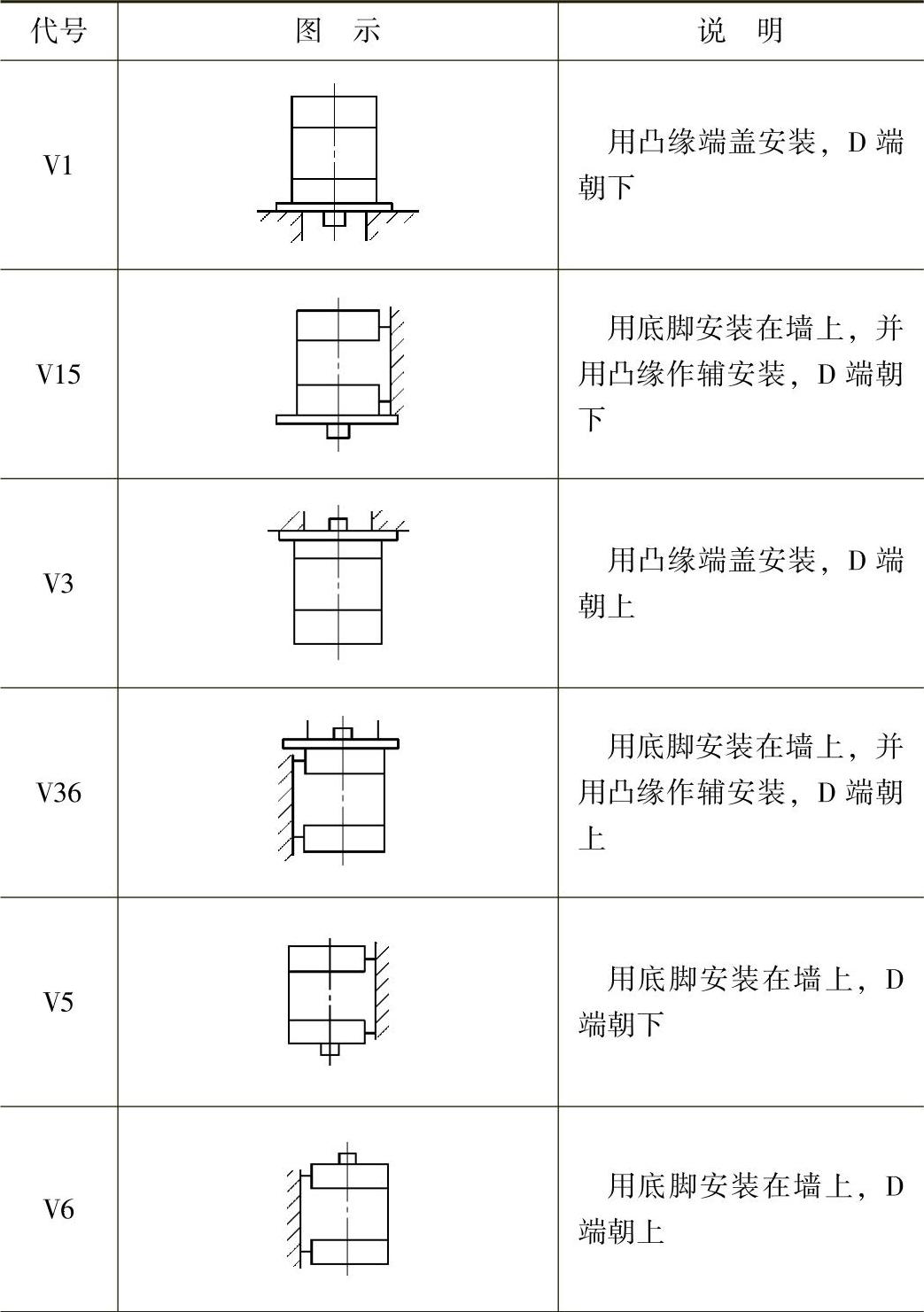

表5-5 常用立式安装方式图示和代码

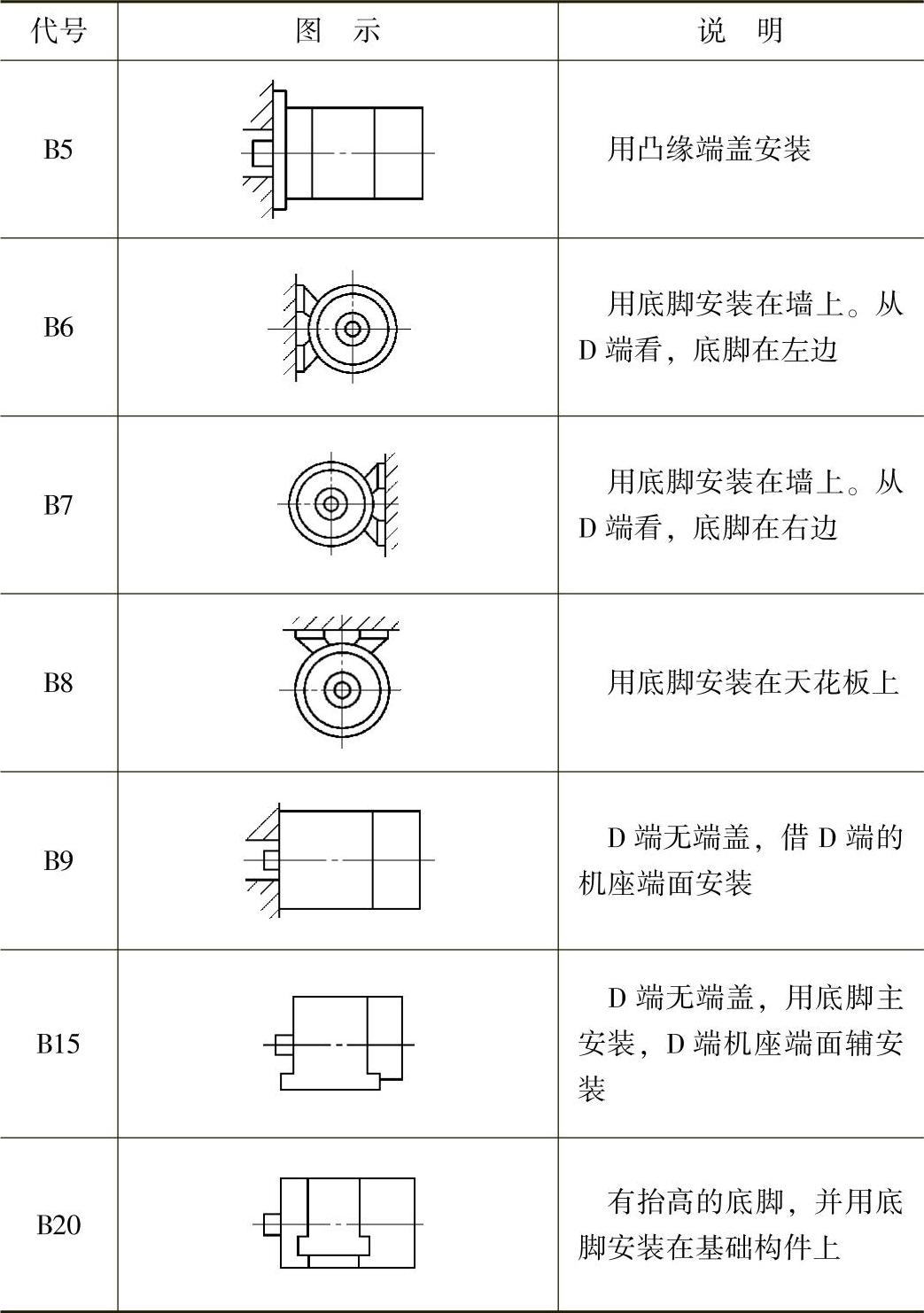

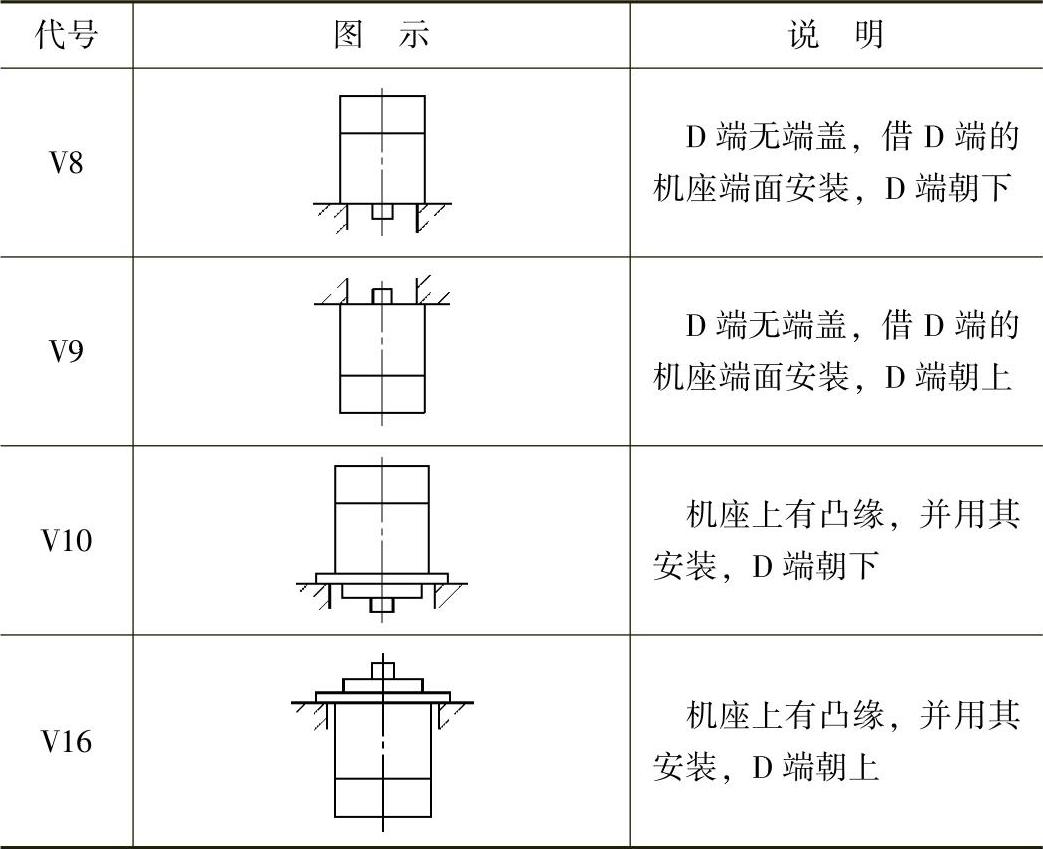

（续）

本口诀中所说的“法兰”是“凸缘端盖”的习惯称法，是行业中较为常用的一种称呼。

最常用的安装方式是IMB3型（卧式、用底脚安装、无法兰，本口诀“B3常用”），再有就是IMB5型（卧式、用法兰安装、无底脚，本口诀“5法兰”），IMB35型（卧式、用底脚做主安装、法兰与设备联结，本口诀“35两有主底脚”；其中的“两有”是指法兰和底脚两者都有），IMV1型（立式、无底脚、用法兰安装、主轴伸朝下，本口诀“V1法兰头朝下”），IMV3型（立式、无底脚、用法兰向上吊着安装、主轴伸朝上，本口诀“V3朝上法兰吊”）。图5-10所示为上述常用的5种类型安装示意图（表中说明中提到的D端指主轴伸端）。

图5-10 常用的5种安装方式示意图
