三相异步电动机的分类

(一)口诀

三相异步电动机,各种机械作动力。

结构简单体积小,运行可靠效率高。

根据大小来分类,大、中、小型还有微;

分成高压和低压,千伏来吧界线划;

转子结构分两种,一种绕线一鼠笼;

适应环境分若干,多种特殊和一般;

安装方式分两种,轴线竖直和水平;

防护固体和液体,分成密封和开启;

冷却方式类很多,水冷空冷他和我。

(二)说明

三相异步电动机是用于提供生产设备动力最常用的一种,其型式有很多种。分类的因素包括其所用电源的类型、自身结构的形式、负载的性质、可适应的使用环境、在设备上的安装方式、冷却方式等。这里仅介绍其中一部分常用的内容,见表5-1。

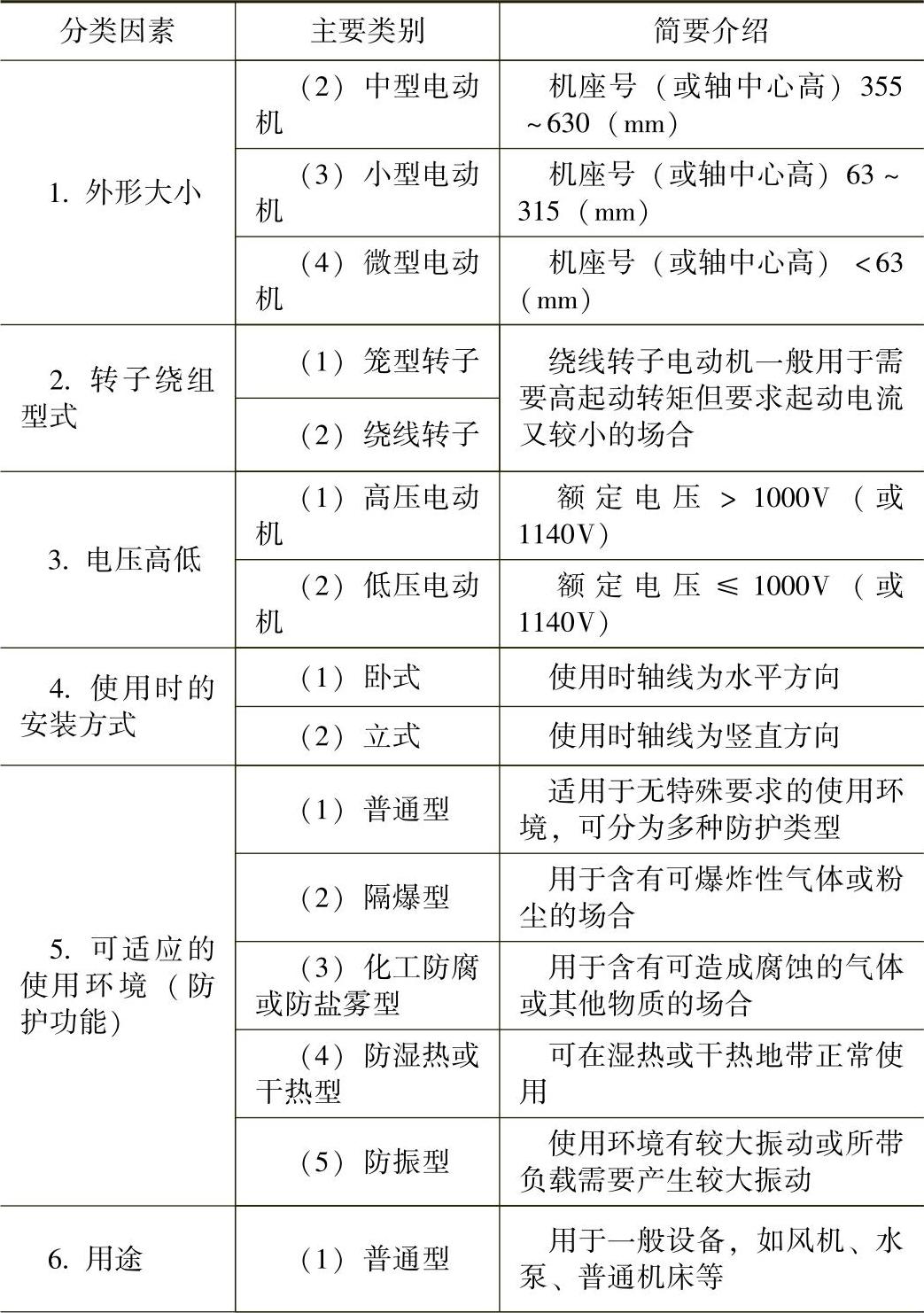

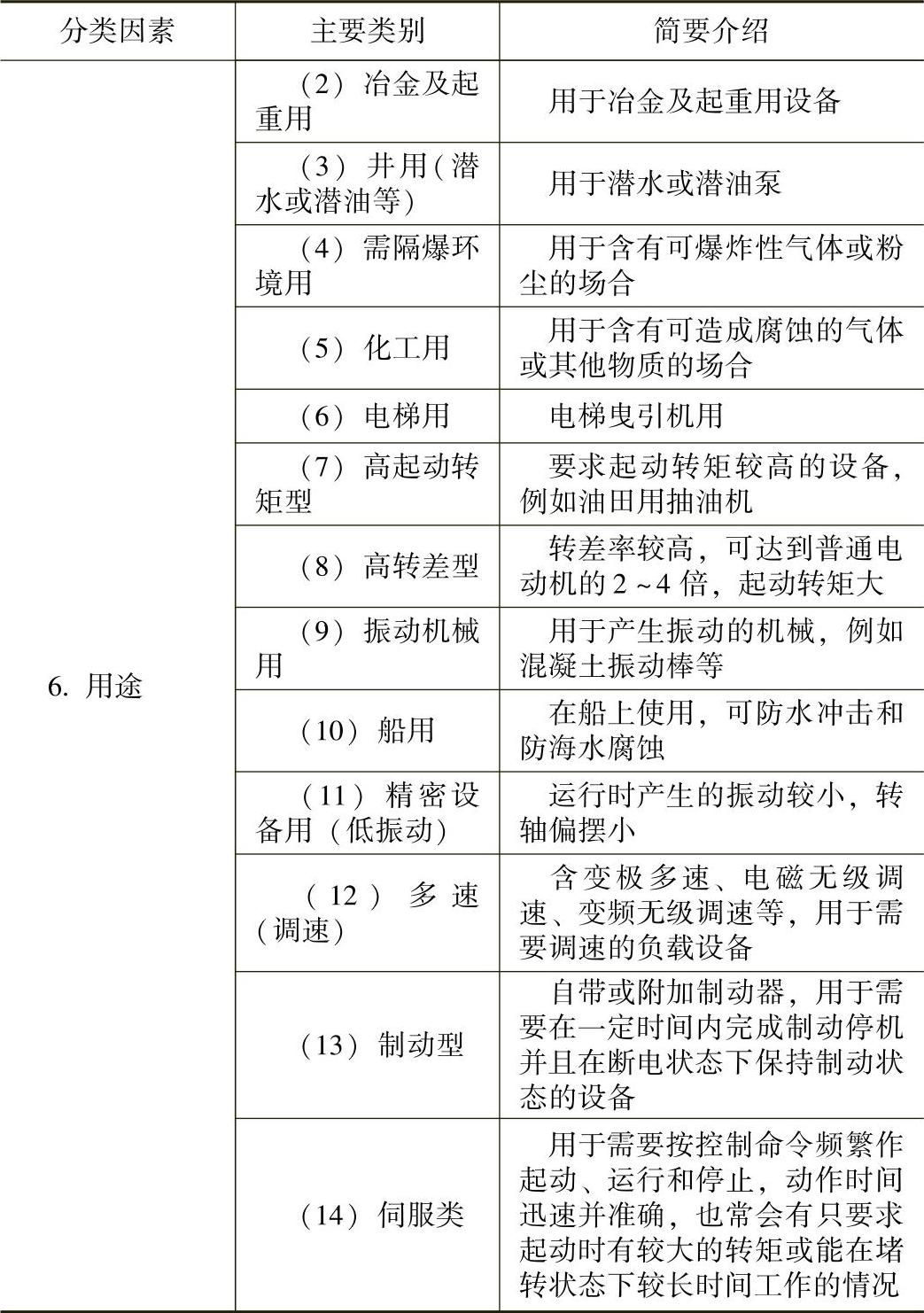

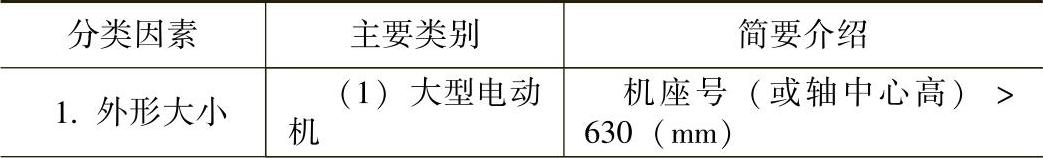

表5-1 三相交流电动机分类及简介


(续)


(续)


本口诀安装方式分两种轴线竖直和水平防护固体和液体分成密封和开启中都只提到两种方式,但各自又会包括若干种分类,详见后面的口诀。

冷却方式类很多水冷空冷他和我是说,电动机的散热冷却分类,冷却介质有水和空气两种,简称为水冷和空冷,其中使用空气的占大多数。虽然空气的来源有很多方式,但大体分为靠电动机自身附带的机构(如安装在转轴上的风扇)进行冷却散热(简称自冷,本口诀中的代表此方式)和利用外界的设备(包括安装在电动机上可独立运行的其他设备)进行冷却散热(简称他冷,口诀中的代表此方式)两大类。

图5-1所示为部分常用三相异步电动机。

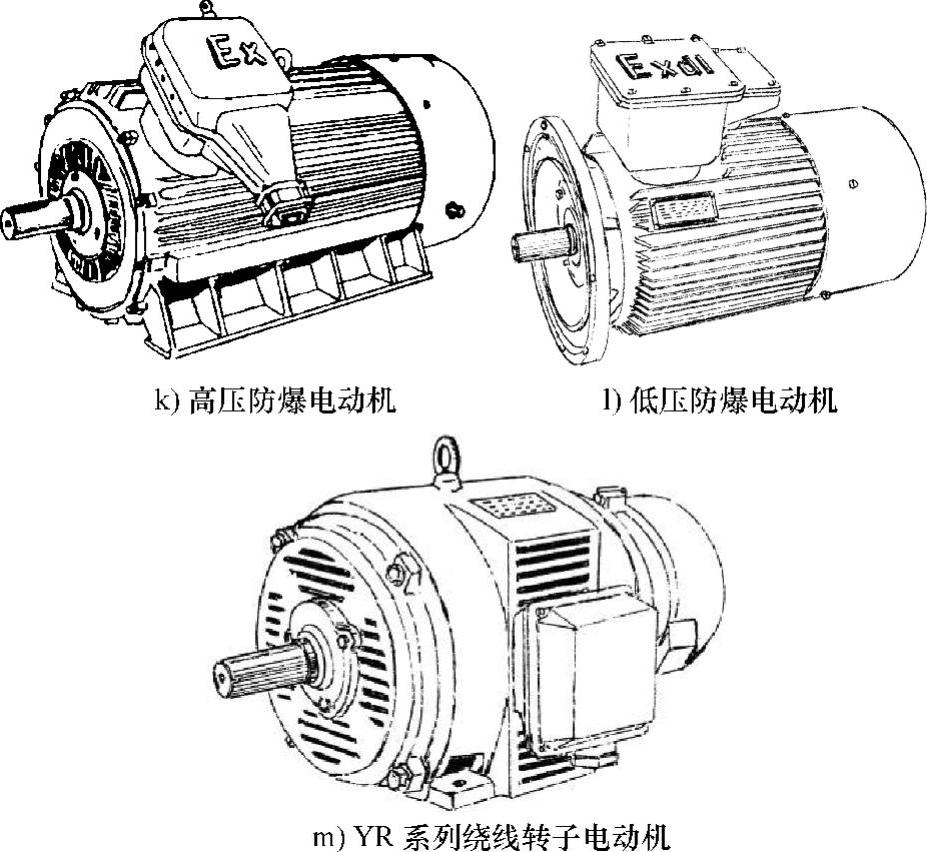

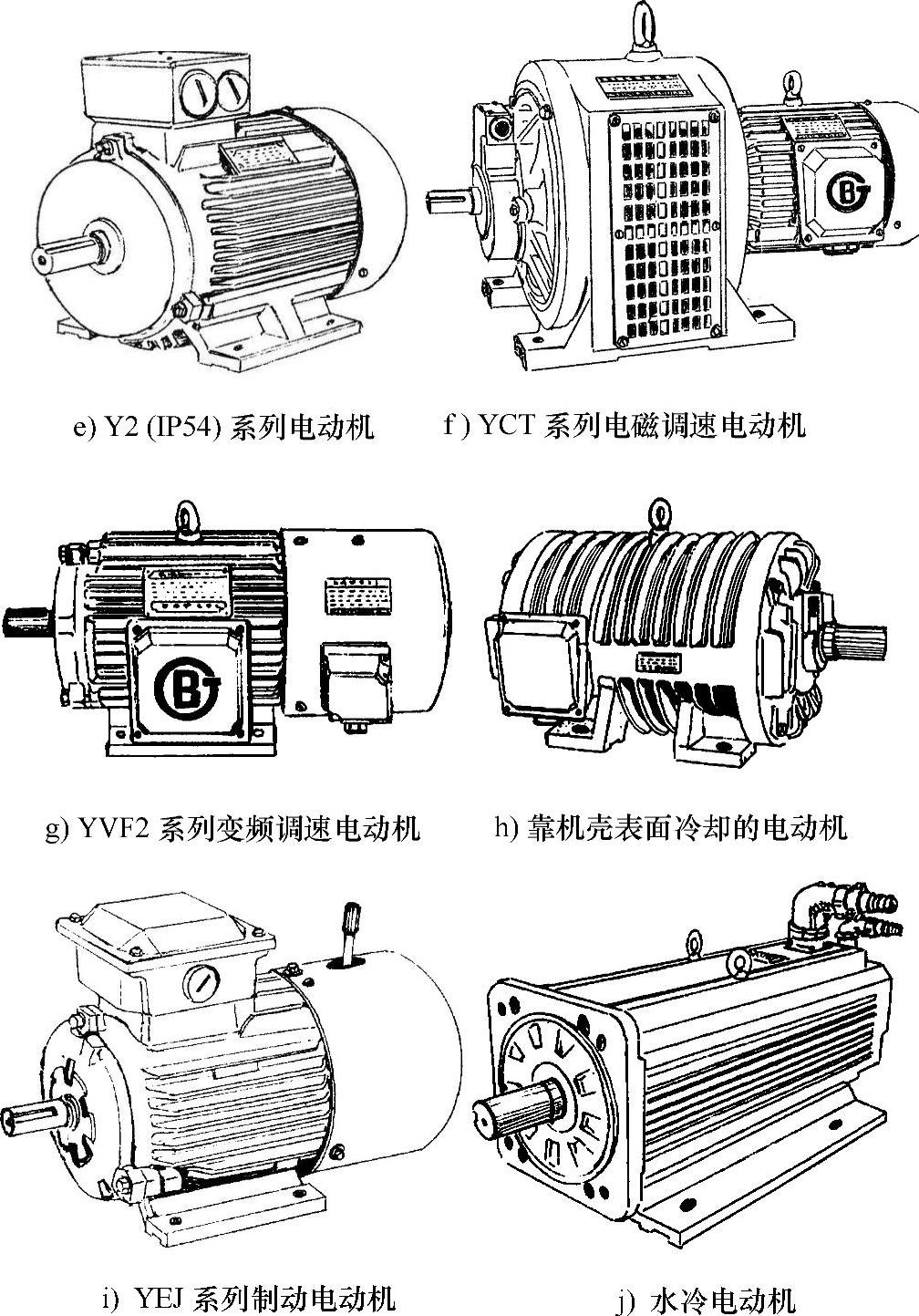

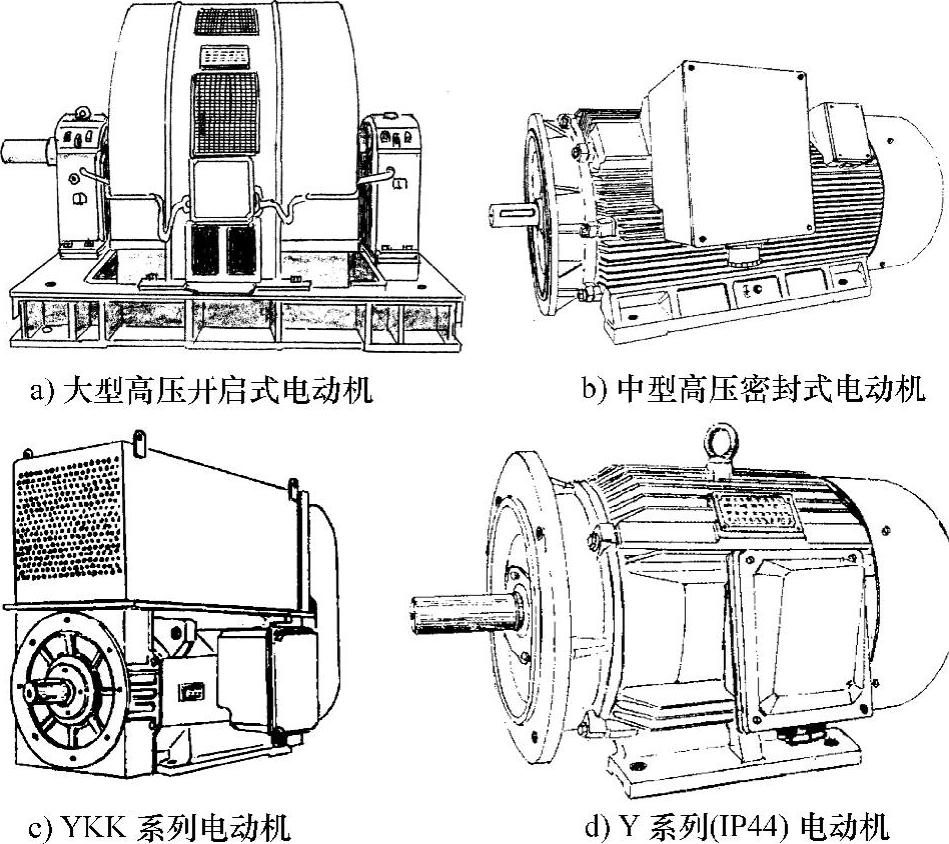

图5-1 部分常用三相异步电动机


图5-1 (续)


图5-1 (续)
