配电变压器绝缘电阻、吸收比、极化指数的测量及合格标准

(一)口诀

变压送电保安全,测量绝缘查隐患。

测量使用兆欧表,根据电压把表选,

三五以上两千五,十千以下用一千。

仪表E端应接地,污染严重加G端。

不测绕组和元件,可靠接地保安全。

手摇转速一百二,测后放电再拆线。

若要计算吸收比,十五、六十记两点;

极化指数时更长,一分、十分记两点。

绝缘电阻应多高,经验数值供参考。

电压不同标不同,温度下降标升高。

温度七十基值算,每减十度增一半。

十千伏级为四十,三五千伏五十算;

电压更高标更高,前级数值翻一翻。

(二)说明

为了变压器能正常安全地运行,要经常对其进行监视和维护。其中一项重要的工作是测量绕组和相关电器元件(引接线和绝缘套管等)的绝缘电阻。并根据测量结果判断它们的绝缘状态和运行情况,及时发现隐患并给予排除,避免发生较大的事故。

1.测量仪表的选用原则

测量变压器的绝缘电阻时,应根据被测变压器的电压等级来选择兆欧表的规格(本口诀测量使用兆欧表根据电压把表选)。对于10kV及以下的变压器,应使用规格为1000V的兆欧表;对于35kV及以上的变压器,应使用规格为2500V的兆欧表。本口诀三五以上两千五十千以下用一千中前面的三五十千指变压器的电压等级为“35kV及以上”和“10kV及以下”;后面的两千五一千即指应选用兆欧表的规格(电压等级)分别为2.5kV和1kV。

2.测量接线、读数和有关要求

参见图4-17。

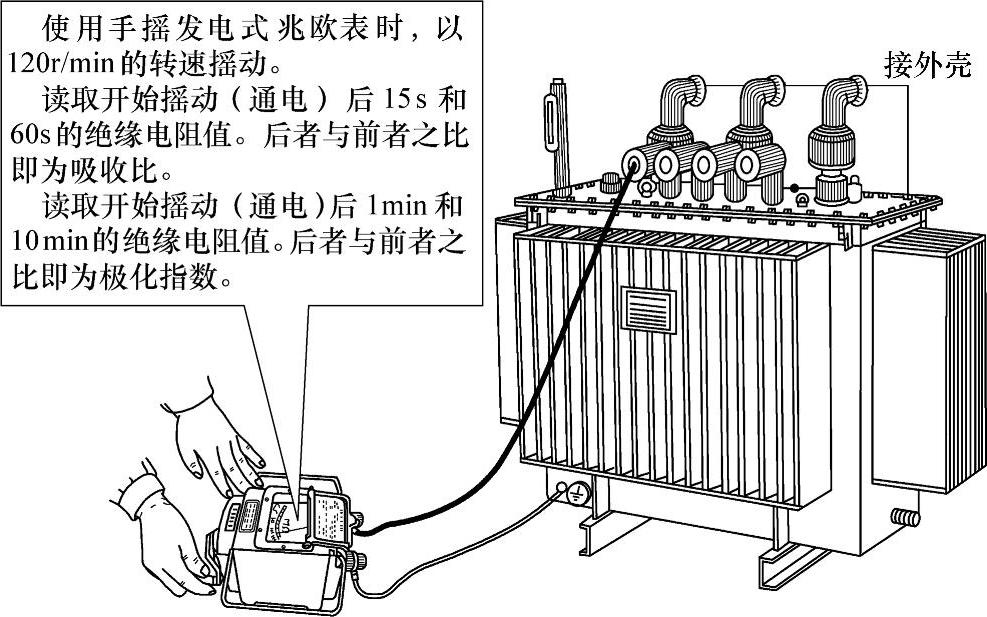

图4-17 测量变压器绕组的绝缘电阻、吸收比和极化指数

测量时,应停电并将各绕组与电网断开,兆欧表的L端接变压器的一侧绕组(如高压绕组),E端接外壳,外壳应接地,其他绕组和有关器件与外壳连接。例如,测量高压绕组时,低压绕组、中压绕组和油箱等应与外壳连接。

测量高压线路时,应设法将测量引线架空,以保证测量结果的可靠性

当测试环境条件污秽较严重或空气湿度较大时,被试品(主要是暴露在空气中的元件,例如绝缘套管)绝缘表面泄漏电流会对绝缘电阻的测量造成较大的影响,此时应连接仪表的屏蔽端子G,即用裸导线一端缠在被测导电元件的绝缘部位,裸导线的另一端与仪表的G端相连接。

如用手摇发电的兆欧表,摇动的转速应在每分钟120转左右。

测量时应待仪表读数稳定以后再记录显示的数值。

3.“吸收比”和“极化指数”的测量和计算

若要求得到“吸收比”的数值,则应记录刚开始加电到第15s和第60s时的两点测量值。本口诀若要计算吸收比十五、六十记两点中的十五即指15s;六十即60s。60s时的绝缘电阻RM60s与15s时的绝缘电阻RM15s之比即为吸收比XM,见下式:(www.daowen.com)


若要求得到“极化指数”的数值,则应记录刚开始加电到第1min和第10min时的两点数值,即本口诀中说的一分、十分记两点。开始通电后10min时的绝缘电阻RM10min与1min时的绝缘电阻RM1min之比即为极化指数JM,见下式:


对仪表本身没有自动放电的兆欧表,测量完毕,先用一个与外壳或地线相接的导线与被测绕组相接,对地放电之后,再拆除测量引线,否则有可能被电击。

4.对绝缘电阻测量结果的判定

由于变压器结构尺寸和使用绝缘材料不同,使得绝缘电阻的测定值分散性很大,很难给出一个统一的合格判定标准,在相关规程中也不作硬性规定。在实际测量判断时,主要是与同类变压器或同一变压器历次测量结果相比较,如减小较多,则应考虑该变压器的绝缘是否出现了问题。

另外,变压器的绝缘电阻与绕组的温度有关,一般情况下,温度升高时,绝缘电阻降低,反之绝缘电阻增加。两者关系的数学表达式如下:


式中 RM1——温度为θ1(℃)时的绝缘电阻(MΩ);

RM2——温度为θ2(℃)时的绝缘电阻(MΩ);

N——与材料有关的常数,对于油浸式电力变压器通常取N=58;

e——常数,e=2.718。

在国家标准GB/T 6451—2008《三相油浸式电力变压器技术参数和要求》中,给出了当测量温度不同时,绝缘电阻换算关系的系数A,见表4-5。

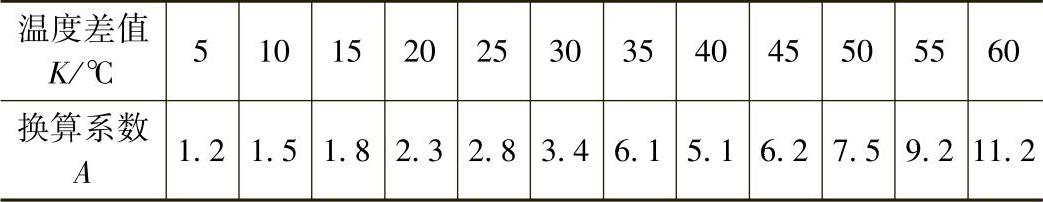

表4-5 测量温度不同时,绝缘电阻换算关系的系数A


如测量时的温度不是表中给出的数值,则可用插值法来确定。其校正到20℃时的绝缘电阻值RM20可用下列公式计算求得(式中RT为实测的绝缘电阻值)。

当测量温度在20℃以上时,RM20=ART

当测量温度在20℃以下时,RM20=RT/A

表4-6给出了一些新出厂油浸式电力变压器绝缘电阻考核限值的数据,可供运行检测或修理后检查时参考。此表即对应本口诀温度七十基值算每减十度增一半十千伏级为四十三五千伏五十算电压更高标更高前级数值翻一翻。意思是说,在温度为70℃时,10kV级的变压器绝缘电阻应不小于40MΩ;35kV级的变压器绝缘电阻应不小于50MΩ;电压再高一级的变压器绝缘电阻应不小于(2×50)MΩ=100MΩ;低于70℃时,每减少10℃,绝缘电阻的最低限值增加前一级数值的一半。例如,70℃时为40MΩ,则60℃时为40MΩ+40MΩ/2=60MΩ。但应注意,有些数据一半的个位数为5的,没有完全按上述规律。

表4-6 油浸式电力变压器绝缘电阻考核限值(供参考,单位为MΩ)


(三)举例

被测变压器型号及规格:OSFPSZ—180000/220。

电压组合:(220±8)×1.25%/121/10.5kV。

测量方式:高压、中压对低压及对地。

测试结果:见表4-7。

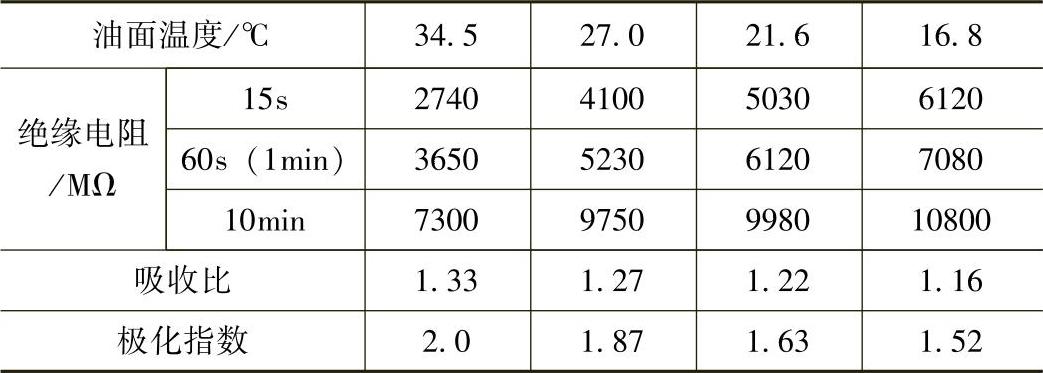

表4-7 电力变压器绝缘电阻测试结果实例
