如何选择配备一、二次保护的熔断器熔体电流?

时间:2023-06-22 理论教育 版权反馈
【摘要】:容量八十及以下,倍数二至二点五;一百以上要减少,倍数二至一点五;高压最小有规定,不能小于三安流。其确定依据是所用变压器的两侧额定电流值,该值能够在变压器的铭牌或使用说明书中找到。这正好是变压器高压侧选用熔断器熔体最小额定电流的数值。表4-4 10~315kV·A,10kV/0.4kV配电变压器配用的熔断器熔体额定电流推荐值

如何选择配备一、二次保护的熔断器熔体电流?

(一)口诀

配变两侧熔体流,额定电流倍数求,

高压一侧值较大,不同容量不同数。

容量八十及以下,倍数二至二点五;

一百以上要减少,倍数二至一点五;

高压最小有规定,不能小于三安流。

低压不分容量值,一律等于额定流。

(二)说明(www.daowen.com)

本口诀是按DL/T 5220—2005《10kV及以下架空配电线路设计技术规程》给出的。其确定依据是所用变压器的两侧额定电流值,该值能够在变压器的铭牌或使用说明书中找到。本办法使用较方便快捷。

在某些资料中,推荐高压侧的熔断器熔体额定电流为高压侧额定电流的1.5~3.5倍。并提出变压器的额定容量在80kV·A及以下时,应为2~3.5倍(此上限比口诀中提出的低一些);变压器的额定容量在100kV·A及以上时,应为1.5~3.0倍。

高压熔体通常是用铜银合金做成的,其规格最小为3A。这正好是变压器高压侧选用熔断器熔体最小额定电流的数值(本口诀高压最小有规定不能小于三安流)。

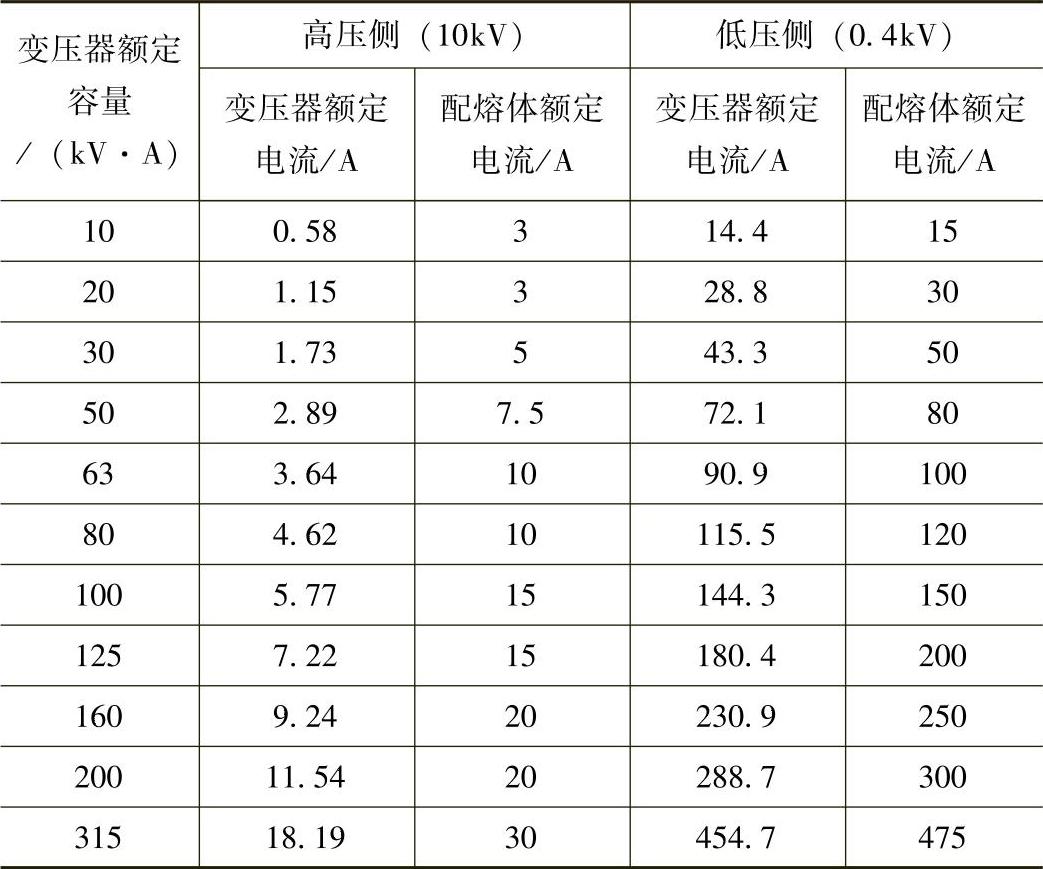

表4-4是10~315kV·A,10kV/0.4kV配电变压器配用的熔断器熔体额定电流推荐值,其中变压器的额定电流会因生产厂或产品型号的不同而有所不同,但相差不会超过±5%;所推荐的熔体额定电流有可能按型号规格有一定的变化。

表4-4 10~315kV·A,10kV/0.4kV配电变压器配用的熔断器熔体额定电流推荐值
