（一）口诀

配变两侧熔体流，根据容量简单求，

容量单位千伏安，电压单位用千伏。

高压容量除电压，低压乘以一点八，

得出电流单位安，再靠等级减或加。

（二）说明

根据配电保护的有关规定，配电变压器（配变）高压和低压侧都必须配备熔断器。设变压器的额定容量为S_N（kV·A）；高压侧的额定电压和额定电流分别为U_1N和I_1N，应配置的熔断器熔体额定电流为I_1R；低压侧的额定电压和额定电流分别为U_2N和I_2N，应配置的熔断器熔体额定电流为I_2R。则应有如下关系：

对于高压侧的计算式（4-6），若取1.5～2的中间值，应为1.75，为了计算方便，我们认为1.75≈3=1.732，则有

这就是本口诀中所说的“高压容量除电压”。

对于低压侧的计算式（4-7），若取1.2～1.3的中间值，应为1.25，另外，按常用配电变压器低压侧的额定电压U_2N=400V=0.4kV计算，则有

这就是本口诀中所说的“低压乘以一点八”。为了文字工整，这里没有出现“容量”二字，即完整的口诀应是“低压容量乘以一点八”。(www.daowen.com)

本口诀中最后两句“得出电流单位安，再靠等级减或加”是说，上述计算结果不一定刚好等于熔断器熔体应有的电流规格，此时需要加一点或减一点靠近熔体能有的电流规格值，是加还是减，应根据计算值与熔体电流规格数差多少来决定。

图4-15给出了常见的配电变压器用10kV级跌开式熔断器结构，图4-16给出了两种类型的低压侧（400V）隔离开关和熔断器组合。

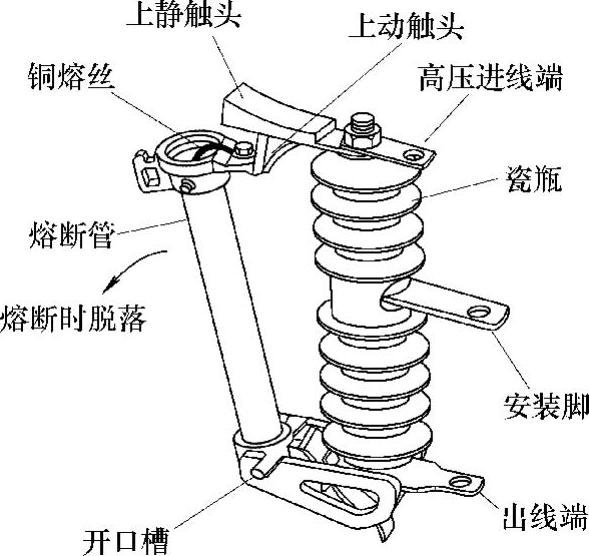

图4-15 10kV级RW4-10Z型户外跌开式熔断器结构

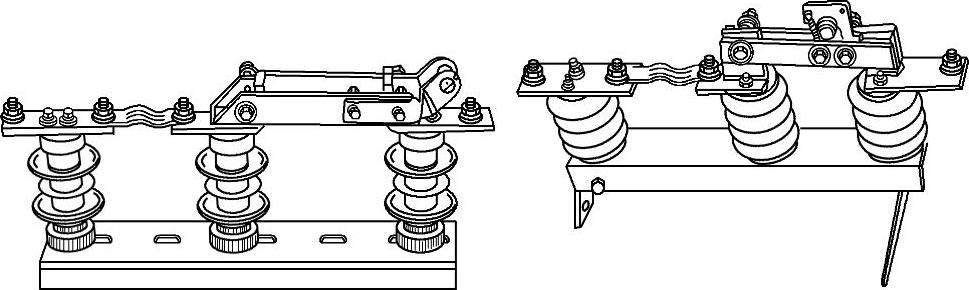

图4-16 10kV级二次侧（0.4kV）隔离开关和熔断器结构

（三）举例

现有一台型号为S9-315/6的三相电力变压器，求其一、二次保护熔断器的熔体电流值各为多少A？

解：S9-315/6型三相电力变压器的额定容量应为315kV·A，高压端的额定电压为6kV，低压端的额定电压为0.4kV（400V）。按本口诀“高压容量除电压，低压乘以一点八”计算熔体电流如下：

（1）高压侧（一次侧）熔体的额定电流应为（315÷6）A=53.5A，靠档次应选50A；

（2）低压侧（二次侧）熔体的额定电流应为（1.8×315）A=567A，靠档次应选500A。

答：一、二次保护熔断器的熔体电流值分别为50A和500A。
