两台变压器并联连接的要求

(一)口诀

并列两台变压器,“四同一似”要备齐:

阻抗、电压和组别,输出相序和变比;

容量大小要相似,大小不超三比一。

(二)说明

两台变压器并列运行可充分利用变压器的容量,在用电负荷较小、低于其中一台的容量时,可停用其中一台。这样就提高了变电效率

两台变压器并列运行必须具备4个基本条件和1个附加条件,简称为“四个相同,一个近似”。“四个相同”有阻抗电压、联结组别号、相序、电压比;“一个近似”是容量。下面详细说明:

1.联结组别号相同

例如都是Yyn0。若联结组别号不相同,两台变压器的二次电压变化就会不相同,此时将在相连的二次端产生电位差,并在该回路中形成较大的环流,严重时会把变压器的绕组烧毁。

2.电压比相同

例如都是10/0.4。变压器的电压比不同时,将会出现与上述第1条相同的后果。(www.daowen.com)

3.阻抗电压相同

阻抗电压也称为短路电压,在变压器铭牌或使用说明书中给出。如果阻抗电压不相等,在运行时,两台变压器的电压降就会不同,阻抗电压较大的一台分配的负荷偏低,阻抗电压较小的一台分配的负荷偏高,负荷偏高就有可能因过热而烧毁。两者的阻抗电压相差越多,其后果也越严重。

4.输出接线相序相同

这里指的是输出接线的相序。相序相同即同一相相接。不同相的导线相接就是相间短路,其后果的严重性是明显的,人所共知的。

5.容量相同或相近

两台变压器的容量最好相同,如不同,则应接近,大、小容量之比一般不应超过三比一。这一点要求实际上是配合上述第3项条件的。因为不同容量的变压器,其阻抗电压将有所不同,容量相差较大时,差别也会变大。

国家标准规定阻抗电压不超过10%则是允许的,额定容量在630kV·A以下的变压器阻抗电压为4%左右,一般都可适应本要求。

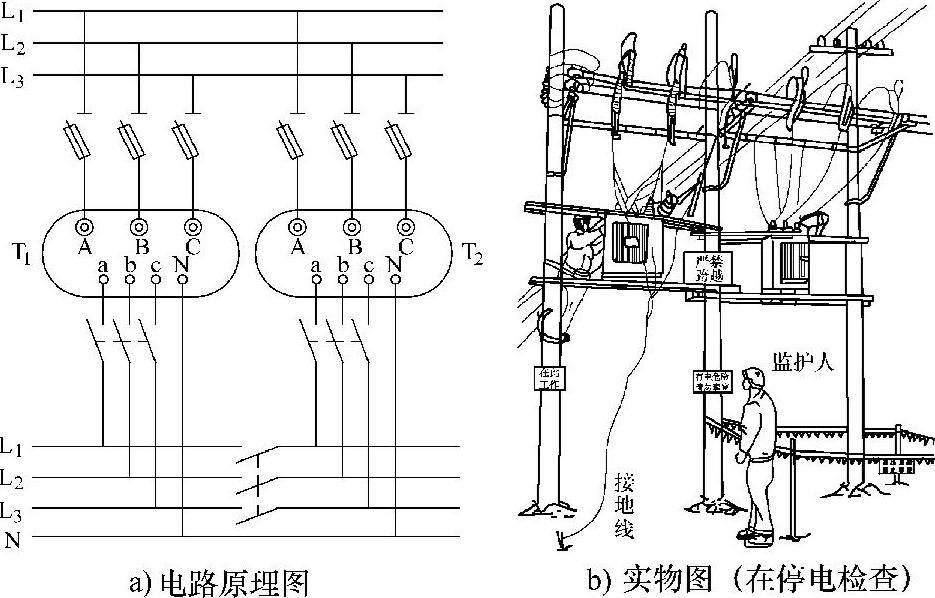

两台变压器并列运行的电路原理和实物如图4-14所示。


图4-14 两台变压器并列运行的电路原理
