农用配电变压器配置与地点选择的注意事项

(一)口诀

农用配变三要点,小容、短径、密布点。

新型配变效率高,充分利用又节电。

选择位置一原则,靠近负荷中心点。

周边环境很重要,避开易爆和易燃;

污秽严重地势洼,安全运行难保全;

便于施工和维护,线路进出要方便。(www.daowen.com)

(二)说明

DL/T 499—2001《农村低压电力技术规程》提出,配置农村公用电力变压器时,为了保证所有线路终端的电压基本相等(或者说线路压降基本相等),减少线路损耗,合理利用每台变压器的容量,应按“小容量、密布点、短半径”的原则进行建设与改造,选择节能型低损耗变压器。这里的“半径”是指供电负荷区域的“半径”。换句话说,配电变压器安置的位置应即尽可能地靠近供电负荷的中心(不是供电区域的几何中心),其含义很像一块薄厚不均的板子的“重心”,而不是“中心”那样,如图4-8所示。

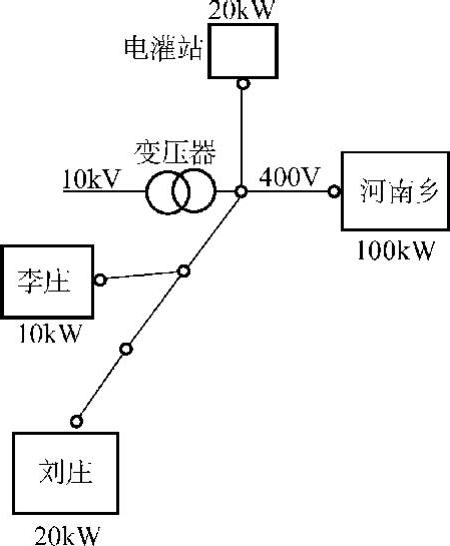

图4-8 农用配电变压器的配置地点示例

另外,这样做也可相对地节省线路建设的投资。因为负荷较大时,所用的输电导线也相对较粗,所以当较大负荷地区距配电变压器相对较近时,可以节省用于输电导线的投资。

在确定变压器的具体安置位置时,还应考虑其周边环境是否有利于变压器的安装、运行和维护等实际问题,其中包括:周围环境不应有易燃、易爆物品;地势不应低洼和周围不应有严重的污秽;高压进线和低压出线要方便。
