三相变压器联结组别号的介绍

时间:2023-06-22 理论教育 版权反馈
【摘要】:(一)口诀三相配变组别分,后为数字前英文。图4-7 三相变压器的联结组别号示例之三——Yd113.国家标准规定的三相变压器绕组5种联结组别号三相电力变压器的一、二次绕组不同联结的组合有Yyn、YNd、Yd、Yy、Dy、Dd等多种。国家标准规定优先采用的三相电力变压器绕组5种联结组别号见表4-1。

三相变压器联结组别号的介绍

(一)口诀

三相配变组别分,后为数字前英文。

Y(y)星D(d)角N(n)中线,一大二小来区分,

前一后二跟点数,常用0点Yyn。

点数本是相位差,一、二相差看时针。

(二)说明

本口诀中的分别代表变压器的一次绕组和二次绕组;相差指一次和二次同一相线电压之间的相位差,如978-7-111-44168-7-Chapter04-8.jpg978-7-111-44168-7-Chapter04-9.jpg之间的相位差。

1.联结组别号的定义、常用种类和书写方式

本口诀给出的是联接组别号的书写方法和相关规定。

(1)联结组别号使用英文字母和数字编制,表示一、二次绕组不同接法的组合。一次绕组用大写字体;二次绕组用小写字体(本口诀一大二小来区分)。在以前的标准中,两者之间用逗号“,”分开,现行标准则直接写出。

(2)用Y(或y)表示三相星形联结;YN(或yn)表示三相星形联结带中性线(简称中线);D(或d)表示三相三角形联结(以前曾用过符号“Δ”);最后的数字(1~2位)表示一、二次同一相线电压的相位关系,用时钟的时针(短针)和分针(长针,绘制相量图时,将其位置设定在12点处)指向的时间关系来表示。

2.一、二次线电压的相位关系时钟表示法

首先说,一、二次线电压的相位关系与有没有中性线无关。

以如下三种不同接法的组合为例进行介绍。

(1)“Yy”联结,一、二次绕组的首端为同名端。电路如图4-5a所示。此时电压的相量图如图4-5b所示。用长针代表一次线电压向量978-7-111-44168-7-Chapter04-10.jpg,短针代表二次电压向量978-7-111-44168-7-Chapter04-11.jpg,则两者的时钟关系如图4-5c所示,可见此时是12时或0时,我家规定用0来表示(曾用过12),所以应写成“Yy0”(若二次绕组带中性线,则为“Yyn0”)。


图4-5 三相变压器的联结组别号示例之一——Yy0

(2)“Yy”联结,一、二次绕组的首端为异名端。电路如图4-6a所示。此时电压的相量图如图4-6b所示。则代表一次线电压向量978-7-111-44168-7-Chapter04-13.jpg的长针和代表二次电压向量978-7-111-44168-7-Chapter04-14.jpg的短针之间关系

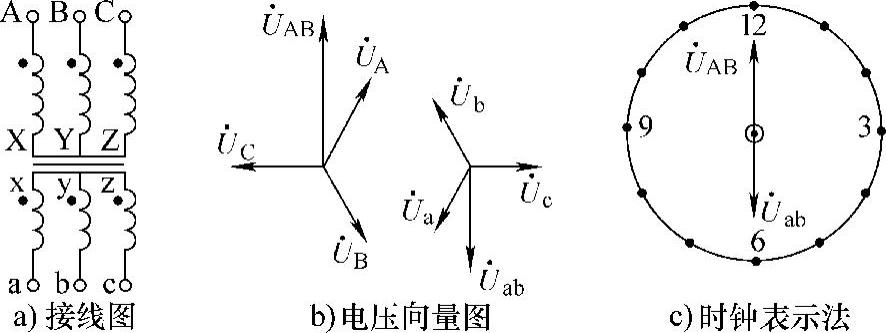

图4-6 三相变压器的联结组别号示例之二——Yy6

如图4-6c所示,可见此时是6时,所以应写成“Yy6”(若二次绕组带中性线,则为“Yyn6”)。

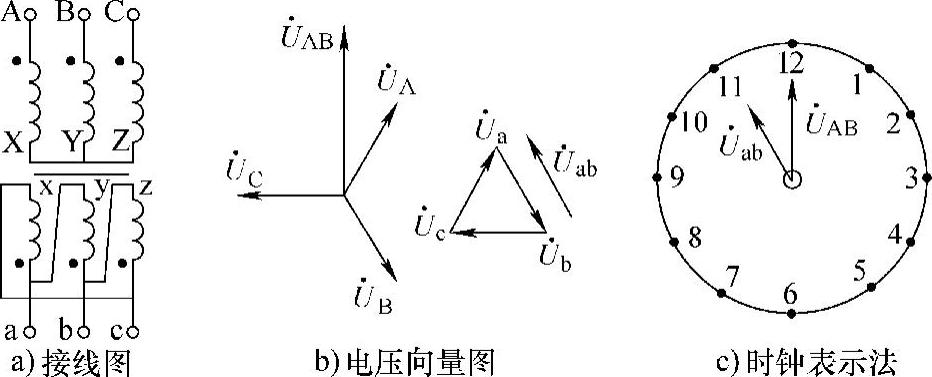

(3)“Yd”联结,一、二次绕组的首端为同名端。电路如图4-7a所示。此时电压的相量图如图4-7b所示。则代表一次线电压向量978-7-111-44168-7-Chapter04-16.jpg的长针和代表二次电压向量978-7-111-44168-7-Chapter04-17.jpg的短针之间关系如图4-7c所示,可见此时是11时,所以应写成“Yd11”(若一次绕组带中性线,则为“YNd11”)。


图4-7 三相变压器的联结组别号示例之三——Yd11

3.国家标准规定的三相变压器绕组5种联结组别号

三相电力变压器的一、二次绕组不同联结的组合有Yyn、YNd、Yd、Yy、Dy、Dd等多种。国家标准规定优先采用的三相电力变压器绕组5种联结组别号见表4-1。

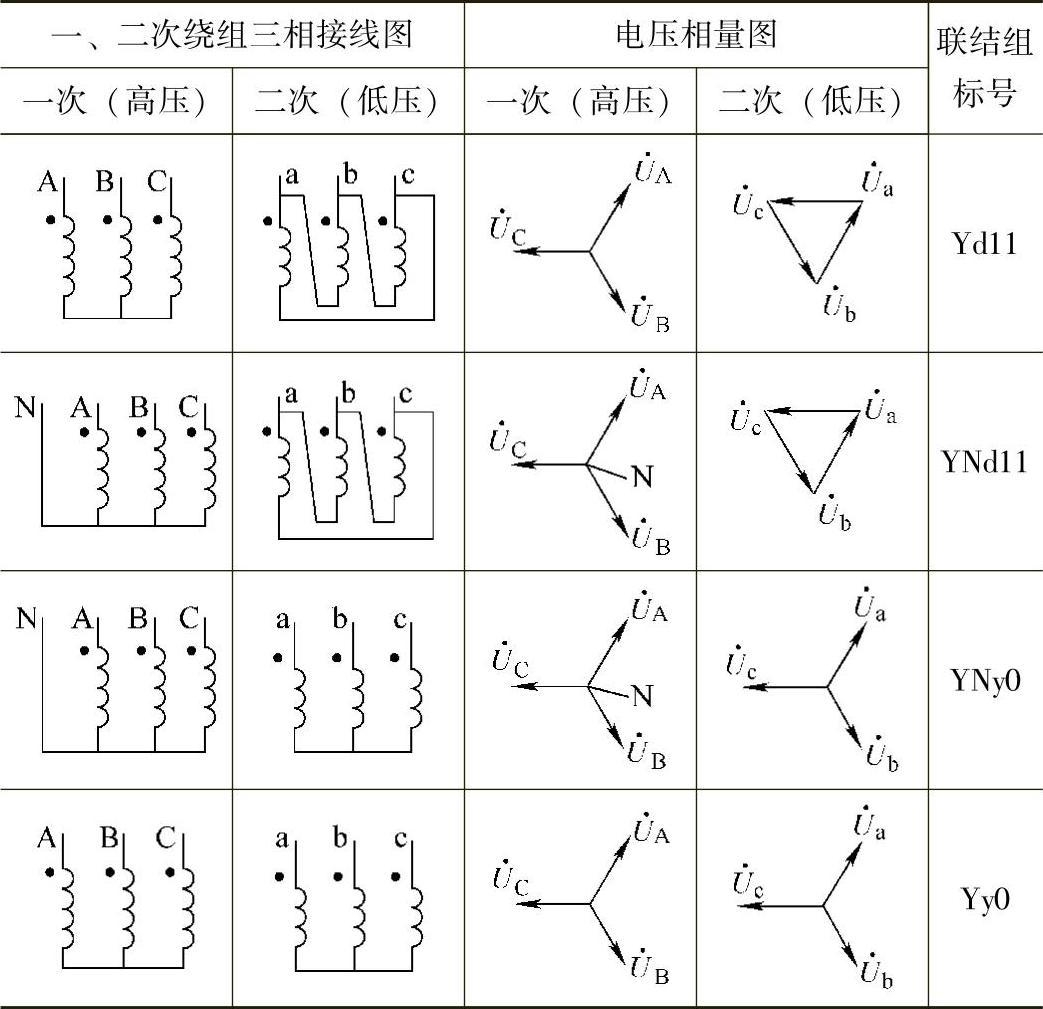

表4-1 国家标准规定优先采用的5种联结组别号


(续)
