三相变压器的结构详解

时间:2023-06-22 理论教育 版权反馈
【摘要】:(一)口诀三相变压器,输电不能离。(二)说明三相变压器是交流输配电不可缺少的设备。三相变压器的铁心一般为倒着的“日”字形,即形,线圈套在三个立柱上。图4-3所示为普通油浸式小型配电变压器的内部结构及接线。

三相变压器的结构详解

(一)口诀

三相变压器,输电不能离。

铁心倒日形,线圈分两层。

里面是低压,输出三百八。

外层十千伏,高压为输入。

浸在油里边,散热加绝缘。

一般室外放,杆上或台上。

箱式一品种,楼群最常用。

(二)说明

三相变压器是交流输配电不可缺少的设备。当发电厂往外输送电时,使用三相升压变压器,到达用户时,使用三相降压变压器。这里所说的是后一种,或者说是小型降压变压器,常被称为配电变压器或简称为“配变”。其输入电压一般为10kV,输出电压为0.4kV(供380V用电设备)。这种变压器一般为油浸式。所谓“油浸式”,是指将套有高低压线圈的铁心等浸在一种绝缘油(称为变压器油)中,该绝缘油同时起着散热作用(将线圈和铁心产生的热量传递到金属外壳,然后散失到周围的空气中),即本口诀所说浸在油里边散热加绝缘

三相变压器的铁心一般为倒着的“日”字形,即978-7-111-44168-7-Chapter04-4.jpg形,线圈套在三个立柱上。内层为低压,外层为高压。即本口诀所说里面是低压输出三百八外层十千伏高压为输入。(www.daowen.com)

图4-2a、b所示为普通油浸式小型配电变压器,图4-2c所示为一个箱式变压器,箱式变压器较常用于楼房小区和办公楼群中。图4-2d所示为有储油柜(俗称油枕)的普通油浸式小型配电变压器的外部结构和部件名称。图4-3所示为普通油浸式小型配电变压器的内部结构及接线。图4-4所示为无励磁分接开关的实物和电路原理图,这种开关有3个档位,分别与高压线圈的一个端点和两个抽头相连,中间的一个是正常使用电压的

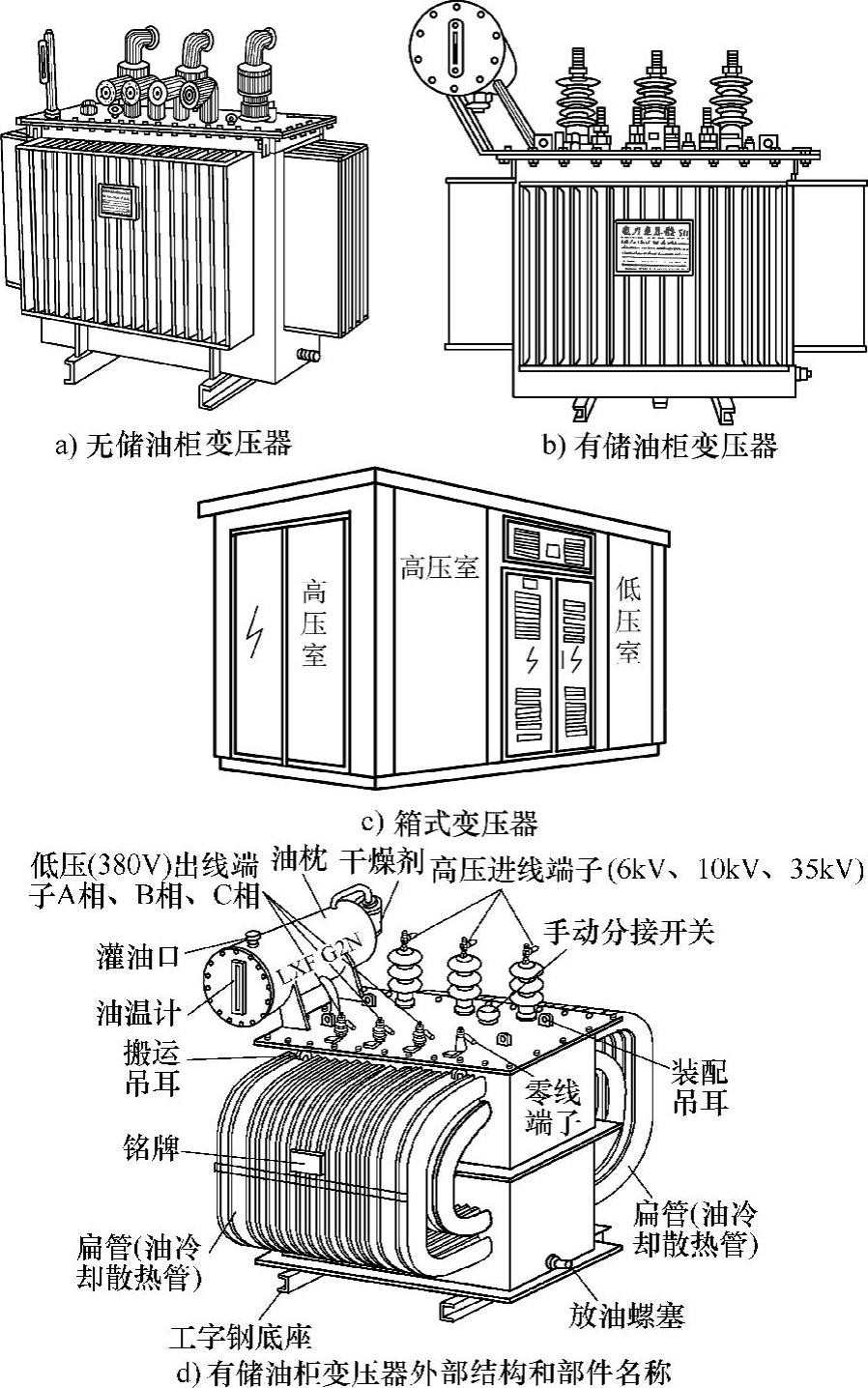

图4-2 小型配电变压器

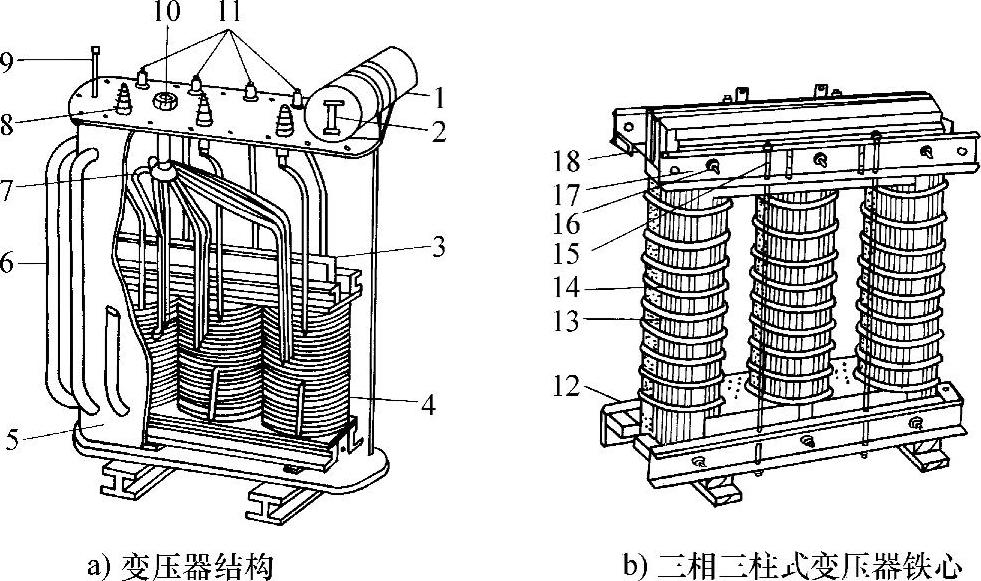

图4-3 普通油浸式小型配电变压器的内部结构及接线图

1—储油柜 2—油位计 3—铁心 4—绕组 5—箱体 6—散热油管 7—高压绕组分接头开关 8—高压绝缘套管 9—温度表 10—分接开关转动装置 11—低压绝缘套管 12—下夹板 13—铁心导磁体 14—心柱绑扎 15—拉螺杆 16—铁轭螺杆 17—上夹板 18—接地片

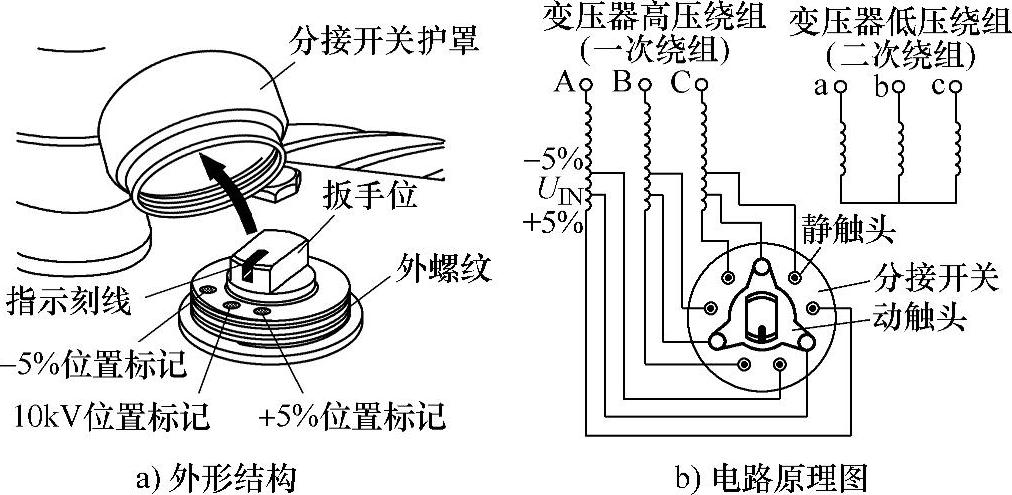

图4-4 油浸式配电变压器的无励磁分接调压开关

(如10kV),两边的分别为+5%和-5%,用于线路供电电压较低或较高时进行调解,以保证输出的电压在额定值范围内(例如到用户使用端为380V),这种开关只能在停电状态下(即“无载”)进行转换操作。
