接地电阻测量方法:接地线接地电阻优化方案

时间:2023-06-22 理论教育 版权反馈
【摘要】:图3-74 接地电阻测量仪表ZC型手摇发电指针表有ZC-8、ZC-B等类型,如图3-74a、b所示。图3-78 用ZC-8四端子仪表测量变压器接地电阻的实况图图3-75 3端子和4端子ZC-8型接地电阻表4个引出线端子的标记分别为C1、P1、P2、C2。其中,C1和C2为电流端,P1和P2为电位端。测量较小电阻时准确度较高,适宜测量较大的接地系统。当用于一般测量时,常将C2和P2两端用连接片或导线短路后引出一条测量线,此时的测量接线就相当于3个端子的仪表。

接地电阻测量方法:接地线接地电阻优化方案

(一)口诀

测量接地用仪器,型号ZC手摇机。

距离地线二十米,一根钢钎插入地,

沿一直线往远走,二十米后再接地。

P、C钢钎E地线,P近C远不可反。

放平仪表调好零,盘零、指针对中线。

旋动倍数设置钮,预设一档试着看。

缓摇手柄调度盘,针指中线调整完。

检流指示平衡时,加速达到百二转。

调整度盘指中线,记下盘值来计算。

读数乘以倍率值,得出电阻来判断。

(二)说明

1.测量用仪器仪表

现在用的接地电阻测量仪表有传统的ZC型和电子数字型两大类,如图3-74所示。

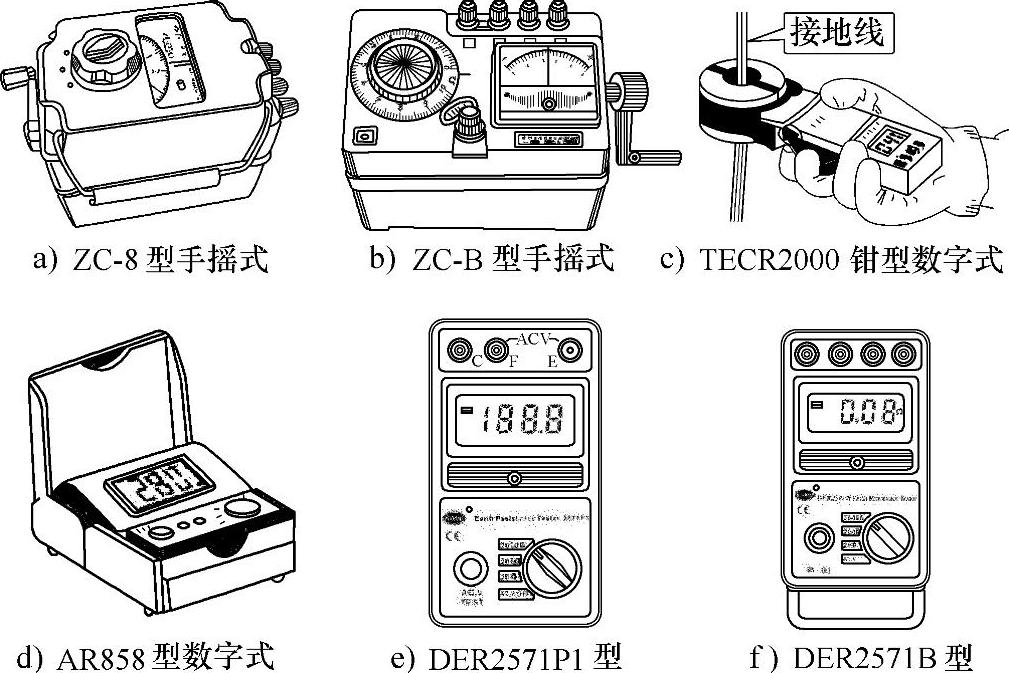

图3-74 接地电阻测量仪表

ZC型手摇发电指针表有ZC-8、ZC-B等类型,如图3-74a、b所示。按引出线的接线端子数来分,有3个和4个两种,如图3-75所示。

3个引出线端子的标记分别为C、P、E,其中C为电流端,P为电位端,E为接地端。

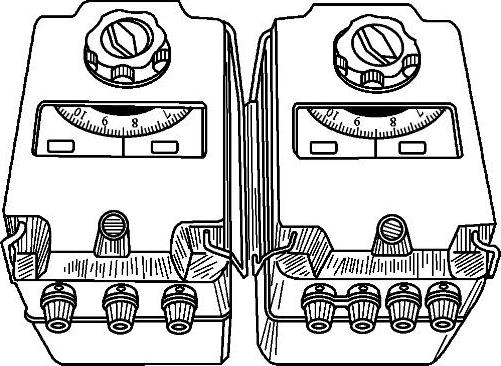

图3-75 3端子和4端子ZC-8型接地电阻表

4个引出线端子的标记分别为C1、P1、P2、C2。其中,C1和C2为电流端,P1和P2为电位端。测量较小电阻时准确度较高,适宜测量较大的接地系统(即接地电阻较小的接地系统)。当用于一般测量时,常将C2和P2两端用连接片或导线短路后引出一条测量线,此时的测量接线就相当于3个端子的仪表。

2.ZC-8型4端子仪表各元件的名称及用途

图3-76给出了ZC-8型4端子的仪表各元件的名称。

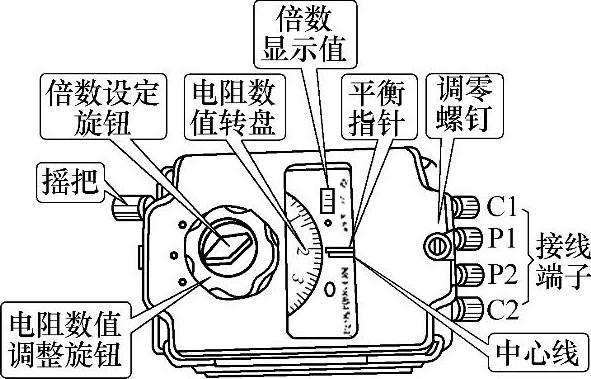

图3-76 ZC-8型接地电阻表各元件名称

各元件的用途如下:

(1)接线端钮 P1为1号电位极,连接20m远的接地探测针(接地钢钎,下同);C1为1号电流极,连接40m远的接地探测针;P2为2号电位极,C2为2号电流极,用于连接被测接地极,其中P2端的连线比C1端的连线应更靠近接地体。在很多情况下,将P2和C2两个接线端用导线短路后引出一条导线与接地体相连,此时两个接线端相当于3个接线端类型中的E端。

(2)电阻数值调整旋钮 用于测试中调节数据刻度盘,使检流计指针指于中心线。

(3)摇把 用于摇动发电机发电,为仪器提供测试电源。(www.daowen.com)

(4)倍数设定旋钮 设定测试倍率,转动后会带动倍数指示牌改变倍数。

(5)电阻数值转盘 测试标度所测接地电阻的阻值。

(6)倍数显示值 显示测试倍率,有×0.1、×1、×10共3档。

(7)平衡指针 实际为仪表检流计的指针,用于显示测量时是否达到了平衡。

(8)调零螺钉 用于检流计指针调零。

(9)中心线 也称为“基线”,是仪表调节达到平衡的位置线。

另外,配套使用的还要有两个辅助接地极(钢钎)和三根长度分别为5m、20m和40m的测试线。

3.测量接线方法

以ZC-8型三端子和四端子两种仪表为例。

(1)测量时,被测接地线应与被接地电气设备断开。在图3-77中,接地线端用符号E′来表示。

(2)用三端子仪表时,地线端与仪表的E端相接(本口诀“E端接好被测线),如图3-77a所示;用四端子仪表作一般测量时,与仪表的C2和P2两个端子的公共引出线相接,如图3-77b所示;用四端子仪表测量较大接地系统时,仪表的P2端子与地线靠近地面的部位相接,C2端子紧靠在P2端子接线点的上边,如图3-77c所示。

(3)在距离被测接地线20m远的地方,将仪表附带的一根钢钎插入地下(本口诀距离地线二十米一根钢钎插入地。此接地点在图3-77中用P′表示),并与仪表的P端(三端子仪表)或P1(四端子仪表)端相接;沿直线E′P′前进20m,将第二根钢钎插入地下(本口诀沿一直线往远走二十米后再接地,此接地点在图3-77中用C′表示),并与仪表的C端(三端子仪表)或C1(四端子仪表)端相接。ZC-8型接地电阻测量仪和测量接线方法如图3-77所示。应注意本口诀“PC远不可反所表达的要求,即P端与距离测量地线较近(20m)的辅助接地线相接,C端与距离测量地线较远(40m)的辅助接地线相接,绝不可颠倒,否则会得不出准确的测量结果。

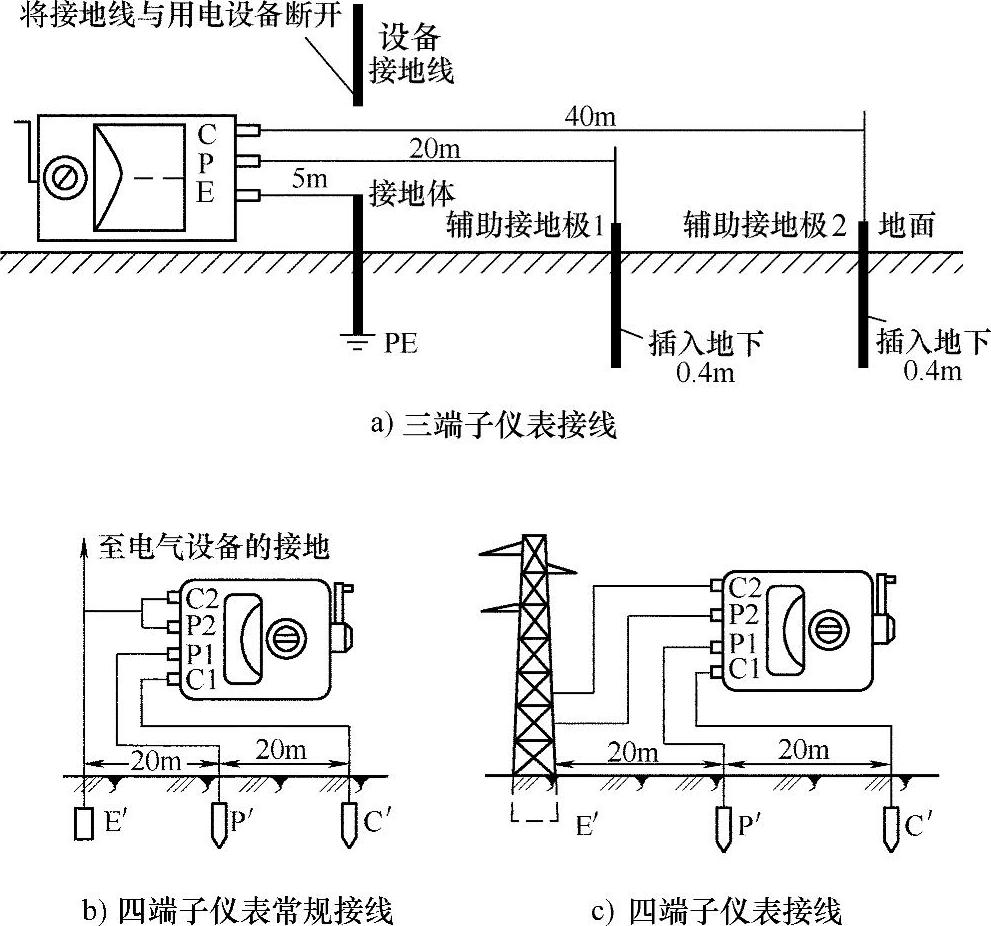

图3-77 ZC-8型接地电阻测量仪和测量接线方法

(4)上述接地点的土壤特别干燥时,允许浇一些水后进行测量。使用的引接线横截面积要尽可能大些,所有连接点的接触电阻应尽可能小,以减小对测量数据的影响。

4.对仪表检查和调零

(1)对仪表外观进行检查,应完好无损。

(2)将表置于水平位置,检流计指针应与基线(中心线)对准,否则,用螺钉旋具旋动调零螺钉进行调整。

(3)对仪表进行测量零位调整,即进行短路试验。将3个端钮(E、P、C)或4个端钮(C1、P1和P2、C2)用裸铜线短接;表位放平稳;倍率档置于将要使用的一档,通过旋动电阻数值旋钮使电阻数值转盘的“0”对准中心线(基线),以每分钟120转的速度摇动表的摇把,检流计指针应不动(检流计指针、中心线、电阻数值刻度盘0Ω线三线重合,俗称“三对零”)。若不能重合,则应调整指针对正中心线(基线)。

注意:不使用仪表时,要将所有端钮用裸铜线短接。非测量状态下,不要在端子开路时随意摇表,否则,有可能会将仪表的检流计线圈烧坏。

5.测量方法和注意事项

(1)解开端子的短路连接,与测量线对应连接好后,开始测量。

(2)缓慢转动发电机的手柄,同时转动“电阻数值调节旋钮”,使平衡指针停在中心线处,表示此时检流计已经接近平衡。加快发电机的转速至额定转速值(120r/min,即口诀加速达到百二转),进一步调节“电阻数值调节旋钮”,当平衡指针稳定指在中心线处时,读取“电阻数值转盘”上刻度的数值。

(3)如“电阻数值转盘”的读数值<1,则应将倍率数值调小一档,然后重新进行上述测量。

(4)“电阻数值转盘”显示的读数乘以倍率,即得被测接地体的接地电阻值。

图3-78给出了测量变压器接地电阻的实况。

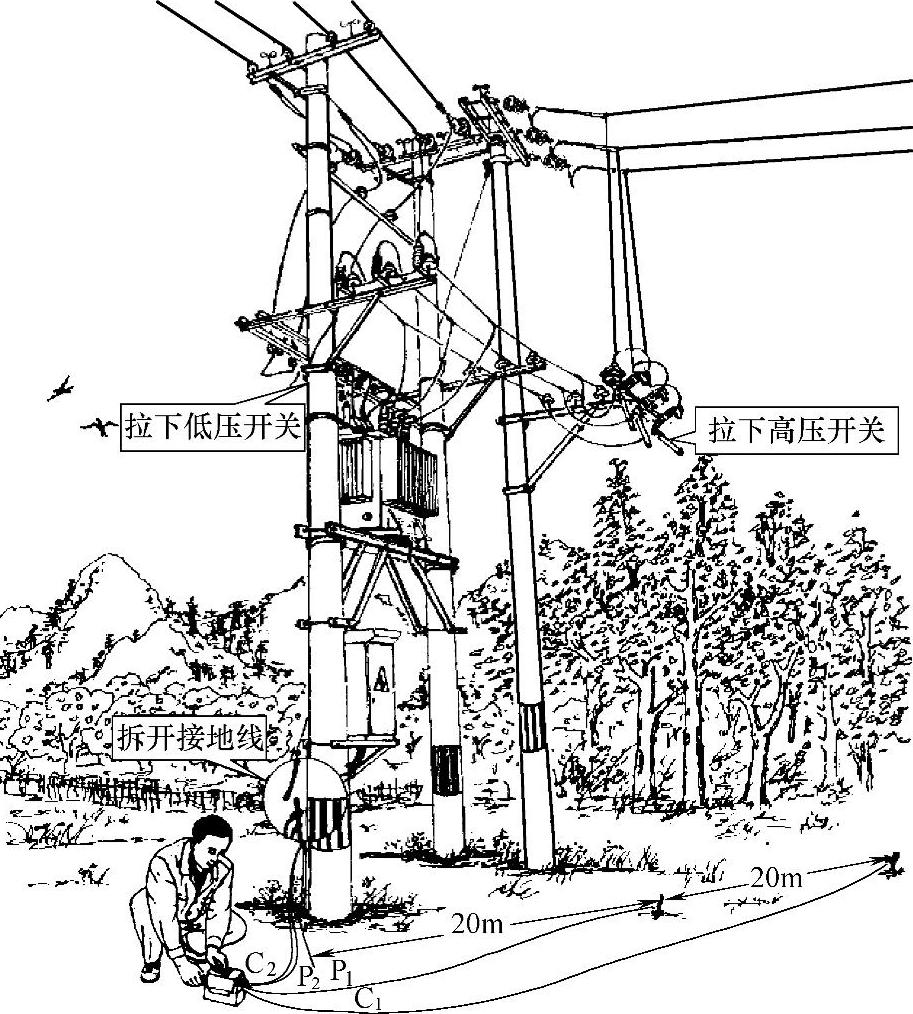

图3-78 用ZC-8四端子仪表测量变压器接地电阻的实况图
