绝缘电阻表及使用方法

时间:2023-06-22 理论教育 版权反馈
【摘要】:(一)口诀测量绝缘用仪表,名叫绝缘电阻表。(二)说明1.类型绝缘电阻表用于测量电气元件的绝缘电阻数值,其显示数值单位为兆欧(MΩ),所以习惯称为“兆欧表”。新型的绝缘电阻表利用内部的电子线路产生所需的电压。图3-72给出了几种绝缘电阻表。仪表还有一个标有“G”符号的接线端子,在测量电缆等电器元件绝缘电阻时,为了防止外层因污秽等原因造成电流泄漏影响测量结果,而使用的一个端子。

绝缘电阻表及使用方法

(一)口诀

测量绝缘用仪表,名叫绝缘电阻表。

兆欧用来作单位,所以又称兆欧表

传统仪表叫摇表,因为发电用手摇。

新型仪表数字化,内装电池精度高。

测量输出高压电,仪表规格它来算。

主要规格有四档,常用五百和一千。

二百五和两千五,根据被测电压选。

用前检查要认真,外表无损又干净。

开路试验无穷大,短路试验值为零。

主要两端L、E,L被测、E接地,

电缆测量防泄漏,连接端子符号G。

摇表转速应多少?转动两圈用一秒。

读数稳定记录值,确定结果低或高。(www.daowen.com)

(二)说明

1.类型

绝缘电阻表用于测量电气元件的绝缘电阻数值,其显示数值单位为兆欧(MΩ),所以习惯称为“兆欧表”。传统的兆欧表为指针式,发电用内装的手摇式电机,所以又俗称为“摇表”,测量绝缘电阻时也经常称作“摇绝缘”。新型的绝缘电阻表利用内部的电子线路产生所需的电压。显示方式有指针式和数字式两种外形图。图3-72给出了几种绝缘电阻表。

测量输出高压电仪表规格它来算是说,在测量时,需要输出一个规定的电压数值,该数值称为绝缘电阻表的额定电压,它是表征此类仪表规格的依据,如额定电压为500V的则称为“500V兆欧表”。常用的兆欧表的规格有250V、500V、1000V和2500V四种。手摇发电式的兆欧表是一块仪表只具备一种电压规格。电子式则一般同时具备几个电压规格,通过转换开关按钮进行设定。应根据被测元件的额定电压来选择兆欧表的规格,即本口诀根据被测电压选

2.使用方法

为防止仪表的两条引线接触部位存在绝缘损伤造成对测量的影响,应使用单独的两条绝缘引线。在正式测量之前,要进行开路和短路检查,确定仪表是否正常。具体做法是,将两条绝缘引线分开成开路状态,摇动发电机或按下电源开关,正常时,仪表指示应为无穷大(表盘上的符号为“∞”);将两条绝缘引线点接短路,正常时,仪表指示应为0MΩ。即本口诀开路试验无穷大短路试验值为零所表达的涵义,如图3-73所示。

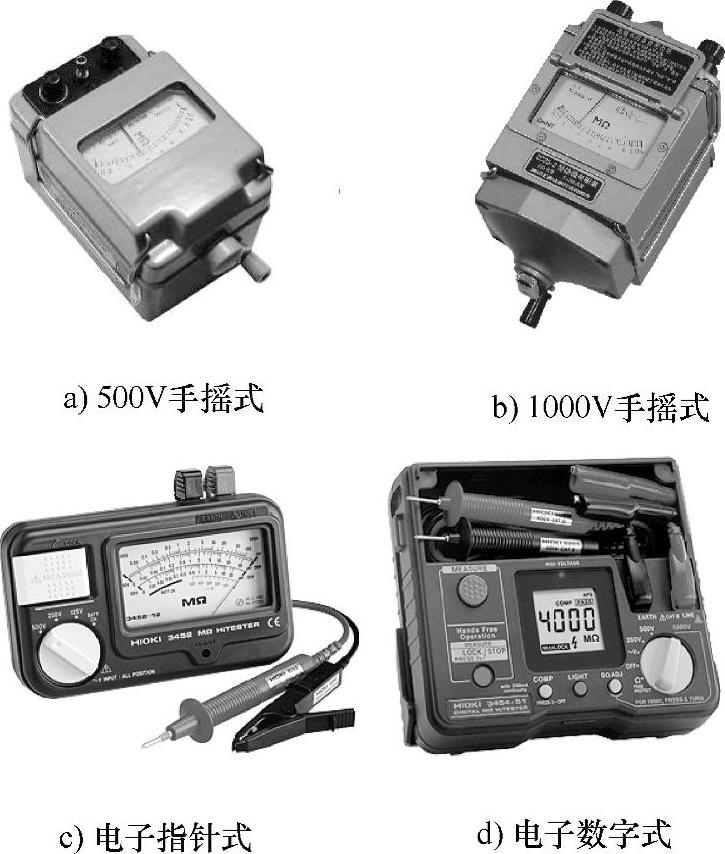

图3-72 几种绝缘电阻表

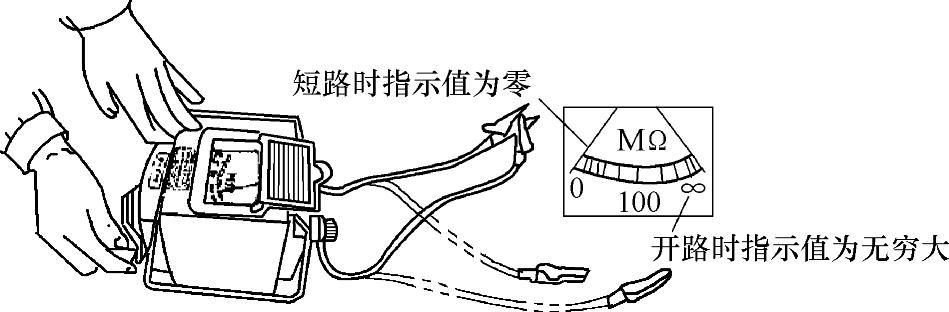

图3-73 绝缘电阻表的开路试验和短路试验

主要两端L、E,L被测、E接地电缆测量防泄漏连接端子符号G”是说,绝缘电阻表有两个常用的接线端子,分别为L和E。在测量时,其标有L的一端应与被测元件(如电机绕组)相接,标有E的一端应与地(如电机外壳)相接。仪表还有一个标有“G”符号的接线端子,在测量电缆等电器元件绝缘电阻时,为了防止外层因污秽等原因造成电流泄漏影响测量结果,而使用的一个端子。

摇表转速应多少转动两圈用一秒是说,对于手摇式绝缘电阻表,测量时的手摇转速为每秒钟2转,实际就是每分钟120转,摇动的转速应尽可能地均匀。

待表针稳定到一个位置后,再读数确定测量结果,一般情况下,应摇动1min左右。
