（一）口诀

交流钳形电流表，电流检测离不了。

安全使用防触电，绝缘手套要戴好，

不可测量裸导线，防止短路很重要，

钳口只容一相线，多芯电缆测不了。

电流过小精度差，钳口导线绕几绕。

变频输出压和流，普通数字测不着。

（二）说明

1.类型和功能

交流钳形电流表（简称钳形表）是检测运行中交流电路电流最常用的一种仪表，因为在测量时不用断开被测量电路，所以使用起来很方便。

老式的钳形表只有测量交流电流和电压两种功能，新式的钳形表有指针式和数字式两大类，同时具有测量交、直流电压、电流、电阻，甚至包括温度、电容量、频率、三相交流电源的相序等多种功能。市场上出售的钳形表种类很多，功能也不尽相同。图3-65给出了几种低压钳形表。数字式钳形表上的功能符号含义见本书附录7和附录8。

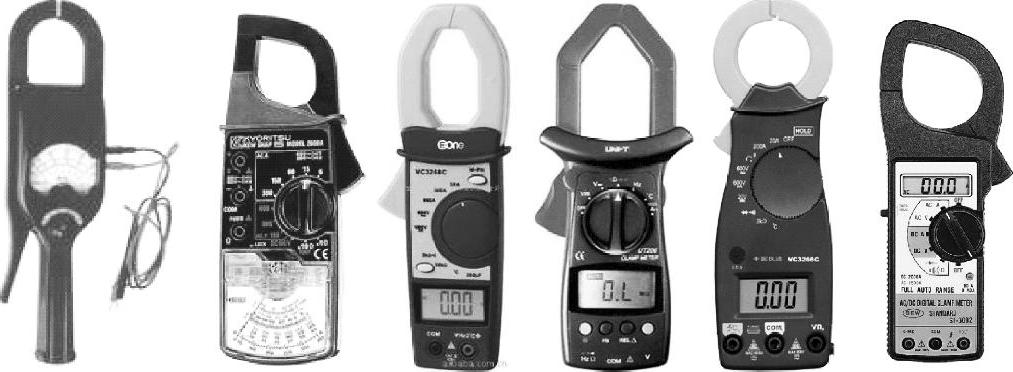

图3-65 几种低压钳形表

2.使用方法和注意事项

（1）在使用钳形电流表时，要特别注意安全问题，握表的手要戴手套。虽然仪表具有较高的绝缘性能（安全等级为Ⅱ类），但为了确保安全，仍要坚持不可测量无绝缘导线的电流；另外，要注意在测量操作过程中防止造成带电元器件对地或相间短路。

（2）测量时，导线应尽可能地处于钳口的中心位置，如图3-66所示，这样的测量结果相对最准确。

（3）口诀“钳口只容一相线，多芯电缆测不了”是说，钳口内只能允许有一相的导线，含有一相双芯（一条相线和一条中性线）、两相双芯（两条相线）和三相三芯或三相四芯（其中一条为中性线）的同轴电缆线中的电流不能使用钳形电流表进行测量。这是因为此时钳形电流表钳口所包围的电流和为零。(www.daowen.com)

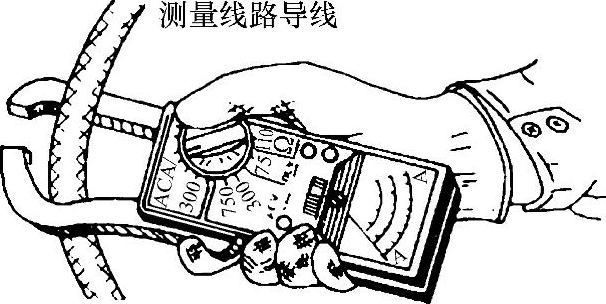

图3-66 用钳形电流表测量负荷电流

（4）当测量一相双芯或三相三芯电缆线时，若将所有的导线同时放入钳口内，则仪表显示的数值将是泄漏电流值，如图3-67所示。图3-68给出了几种测量泄露电流的专用表（大开口小电流）。

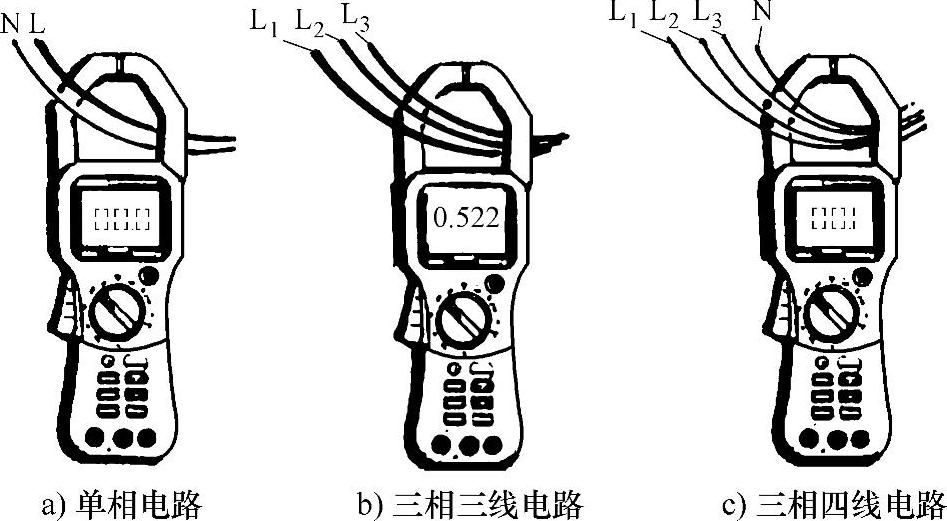

图3-67 用钳形电流表测量对地泄漏电流

（5）当三条相线可分开时，若将其中两条相线同时放入钳口内，则仪表显示的数值将是第三相的电流值，如图3-69所示。

（6）“电流过小精度差，钳口导线绕几绕”是说，当被测量的数值很小时，为了提高测量准确度，可将被测量的载流导线在钳口铁心上绕几圈（通过钳口一次则计为一圈），此时仪表显示的数值将扩大为所绕圈数的倍数（如绕1圈，扩大1倍；绕2圈，则扩大2倍）。将仪表显示的数值除以圈数则为实际电流值，例如图3-70所示的实例，电源线只穿过钳形表铁心一次时，仪表显示值为0.5A；导线通过铁心孔的次数N=5次时，显示值则为2.5A，即线路实际电流I₁=2.5A/5=0.5A。

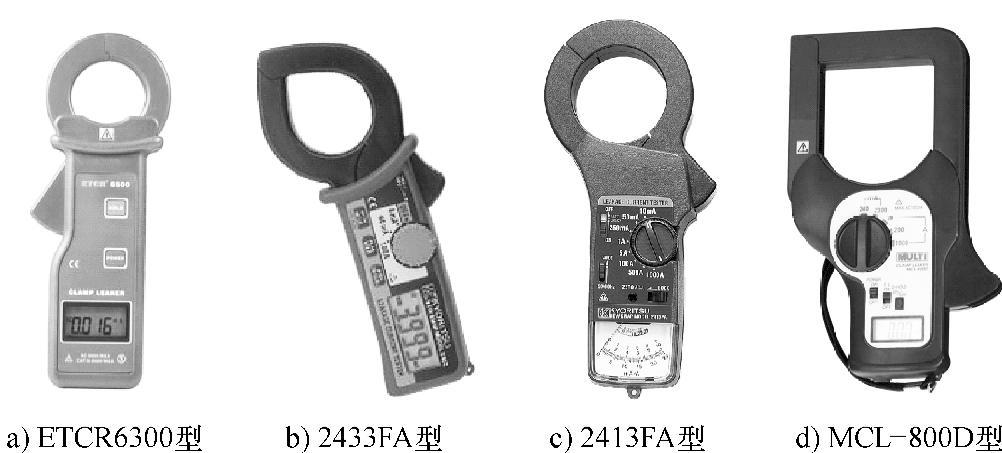

图3-68 测量对地泄漏电流的专用钳形电流表

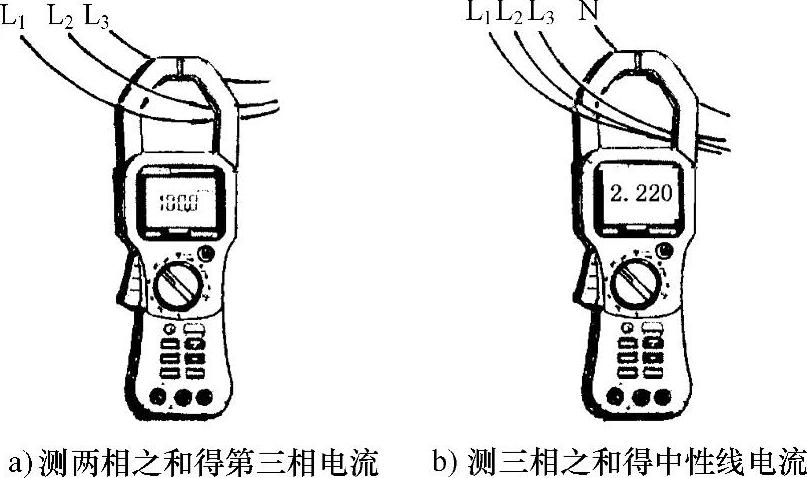

图3-69 特殊情况下测量三相中一相或中性线电流的方法

（7）“变频输出压和流，普通数字测不着”是说，普通数字式钳形电流表不能测量交流变频器的输出电压和电流，特别是电压，几乎不能显示稳定的数值。这是因为交流变频器的输出电压是几千甚至几万赫兹的调制方波形式的，而普通数字式钳形电流表仅能测量工频左右的正弦波的有效值。

另外，钳形电流表也不适合测量频率很低的电流（如绕线转子异步电动机的转子电流等），这是因为被测电流频率很低时，读数会比实际值小很多。

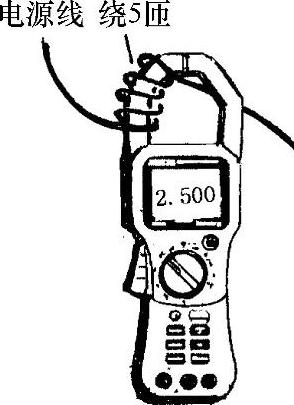

图3-70 测量小电流的用法
