(一)口诀

万用电表是个宝,电工检测离不了。

指针数字两大类,四个功能为主要。

直流电流电阻,电压分为直和交。

测量之前选项目,再定量程看需要。

选择量程要适当,如不确定宁可高。

不在零位要调整,导线绝缘要可靠。

表笔插座看一看,接触一定要良好。

用完旋到断开处,或置交流档最高。

(二)说明

1.万用表的分类和主要功能

万用表是电工日常工作中最常用的仪表之一,和其他电量测量仪表一样,也分传统的指针式和新型的数字式两大类。虽然后者在很多方面优于前者,如准确度可达到1级以上(普通指针式万用表测量直流电时为2.5级,测量交流电时为5.0级),除可测量电压、直流电流和电阻之外,还可测量温度、电容量、频率,以及判定三相电源的相序等,但在测量变化的电量、观察变化的过程时,还是不如前者的。指针式万用表在使用技术上来讲比数字表复杂些。

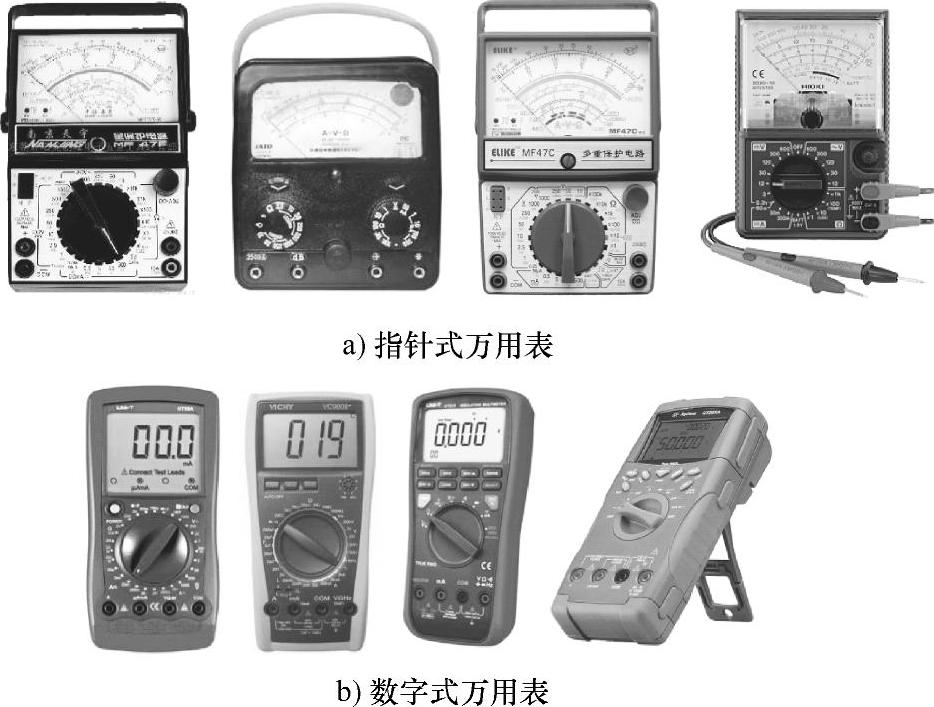

虽然万用表的品种极多(图3-58给出了几种),但其功能和使用方法却大体相同。常用万用表都具有以下4项主要功能:

① 测量导体的直流电阻。一般最小分度为0.2Ω,最大量程(可读值)在5MΩ以内。

② 测量交流电压。一般最大量程为500V,有的可达到1500V或2000V等。

③ 测量直流电压。量程同交流电压。

④ 测量直流电流。一般最大量程为2.5A。


图3-58 几种常见的万用表

2.使用万用表的通用注意事项

(1)测量之前,应根据被测量的类型(如直流电压还是交流电压)来选择表的功能键或旋钮位置,即本口诀测量之前选项目

(2)然后,根据被测量的大小来选择量程。选择原则是使被测量在使用量程的25%~95%之间,最好在75%~95%之间,其目的是保证测量的准确度。如果事先无法知道被测量的大小,则应先选择较大的量程,待实际测量后再根据情况改变为合适的量程,即本口诀选择量程要适当如不确定宁可高。但要注意,改换量程时要事先脱离测量状态,即不可在测量当中转换量程旋钮或按键,否则将有可能烧坏转换元件和电路。

(3)不在零位要调整是说,在测量之前,要看指针是否在零位线上,若不在,则应通过旋转调整螺钉将其调整到零位线上。

(4)导线绝缘要可靠是说,在测量之前(特别是测量较高的电压时),要检查表笔和引接线的绝缘情况,如发现有破损情况应进行加强绝缘处理或更换新的。其目的是防止触电事故的发生。

(5)表笔插座看一看接触一定要良好是说,在测量之前,要检查表笔和插座等连接部位的接触情况,如发现有接触不良的现象时,应事先进行处理。其目的是防止因接触不良、电阻较大而造成测量数值的不稳定和较大误差。

3.指针式万用表的结构和部件用途

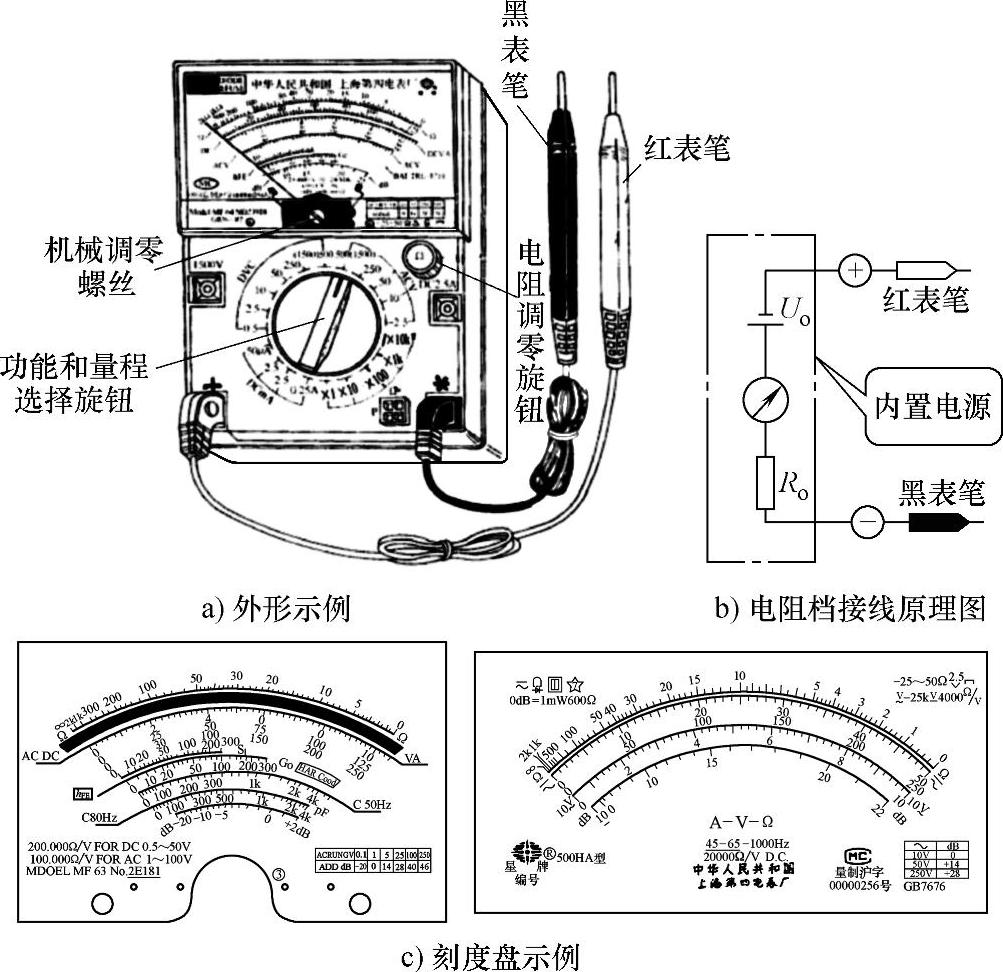

常见的指针式万用表外形如图3-59a所示。其部件名称和功能如下:

(1)插孔 一般有“+”、“-”(或“∗”,有的表用符号“COM”表示,称为“公共端”)两个。测量电阻时,“+”端与表内的电池负极相接;“-”端与表内的电池正极相接,如图3-59b所示。其他插孔有专用的高电压、大电流插孔,以及测量晶体管性能数据的专用插孔等。

(2)表笔 一般为红、黑两种颜色各一只。红色的与“+”端口相接;黑色的与“-”(或“∗”、“COM”)端口相接。使用时应特别注意避免插接松动造成接触不良和绝缘破损造成触电事故。

(3)刻度盘 指针式万用表的刻度盘具有多条刻度线,如图3-59c所示。最上面的一条是电阻刻度线,其零位在右边。从上数第2条为直流(DC)电压和电流及交流(AC)电压刻度线,其零位均在左边。应注意所标注的数字有多种,应按选用的量程选择其中的一种,选择的原则是便于尽快地得出实际数值。例如,测量220V左右的交流电压时,量程确定为250V,则读满刻度为250的可读数据,所得读数则为实际测量值,选择其他的数据则需要换算。图3-59c左图所示的电阻与电压电流刻度线之间的黑色宽线条实际为一个镜面(不是每一种万用表都有),其用途是在读表时帮助确定视线的准确方向。即当在镜子里看不到表针的影子时视线的方向最正确,此时看到的指针指示值也就最准确。

(4)机械调零螺钉 用于将指针调整到零位(刻度线最左边的0刻度线位置)。调整时,仪表应按规定位置放置,一般为水平状态。

(5)项目及量程旋钮 首先是用于确定测量项目,其次是选择被确定项目中的量程。拨动时,应注意确认到位(可通过手感和发出的声响来确定)。

(6)电阻调零旋钮 在选定测量电阻并设定量程之后,用于将指针调整到电阻的零位(电阻刻度线最右边的0刻度线位置)。


图3-59 普通指针式万用表
