直流和交流电压测量的方法及接线技巧

时间:2023-06-22 理论教育 版权反馈
【摘要】:图3-40a所示为直接并联测量接线图。图3-40 直流电压测量线路4.直流电压表扩大量程的办法“扩大量程串电阻,分压原理计算好”是说,一般用串联分压电阻器的办法来扩大直流电压表的量程,接线见图3-40b。图3-41给出了几种交流电压表。

直流和交流电压测量的方法及接线技巧

(一)口诀

电压测量电压表,并联连接要记牢。

直流测量分正负,使用直流电压表,

扩大量程电阻,分压原理计算好。

交流测量不分极,使用交流电压表,

扩程常用互感器,串联电阻也办到。

为防短路串保险,两安规格就不小。

(二)说明

1.概述

测量通电线路中的电压和电流大小是电工测量中主要的也是经常要进行的测量工作之一。由于电压和电流分直流和交流两大类,所以使用的仪表也分直流和交流两类,但有些仪表可同时用于两种电量的测量,称为“交、直流两用表”,应注意的是这种仪表的表盘刻度并不是通用的。也就是说,用于测量交流电量的“交、直流两用表”在测量直流电量时,其显示的数值将和实际线路电流有所不同,反之亦然。

对于指针式仪表,用于测量直流电量的只有磁电系一种,而用于测量交流电量的可分为电磁系、电动系和整流系三种。

指针式仪表的相关参数(系列、准确度、防护能力等)和有关部件功能等,用一些特定符号来表示,本书附录6给出了部分内容。

2.直流电压表

常用的指针式直流电压表为磁电系,电磁系和电动系也可以测量,但需要专用的表盘。图3-39所示为板式指针式和数显式直流电压表。


图3-39 板式指针式和数显式直流电压表

3.直流电压的直接测量线路

电压测量电压表并联连接要记牢是说,电压表必须并联在被测线路的两端,这一点对任何电压测量都适用。

应注意将仪表的“+”极端与线路的高电位端(与电源正极相连的一端)相接;“-”极端与线路的低电位端(与电源负极相连的一端)相接。即本口诀直流测量分正负

图3-40a所示为直接并联测量接线图。

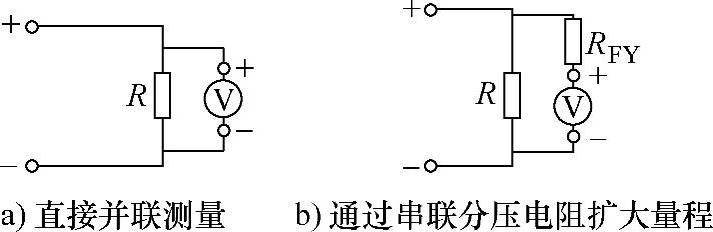

图3-40 直流电压测量线路

4.直流电压表扩大量程的办法

扩大量程串电阻分压原理计算好是说,一般用串联分压电阻器的办法来扩大直流电压表的量程,接线见图3-40b。根据电阻串联电路的分压原理,所串联的分压电阻RFY与要扩大的倍数KV及电压表的内阻RVB有关,即

RFY=RVBKV-1) (3-1)

5.交流电压测量仪表

测量交流电压的指针式仪表为电磁系、电动系和整流系。图3-41给出了几种交流电压表。(www.daowen.com)

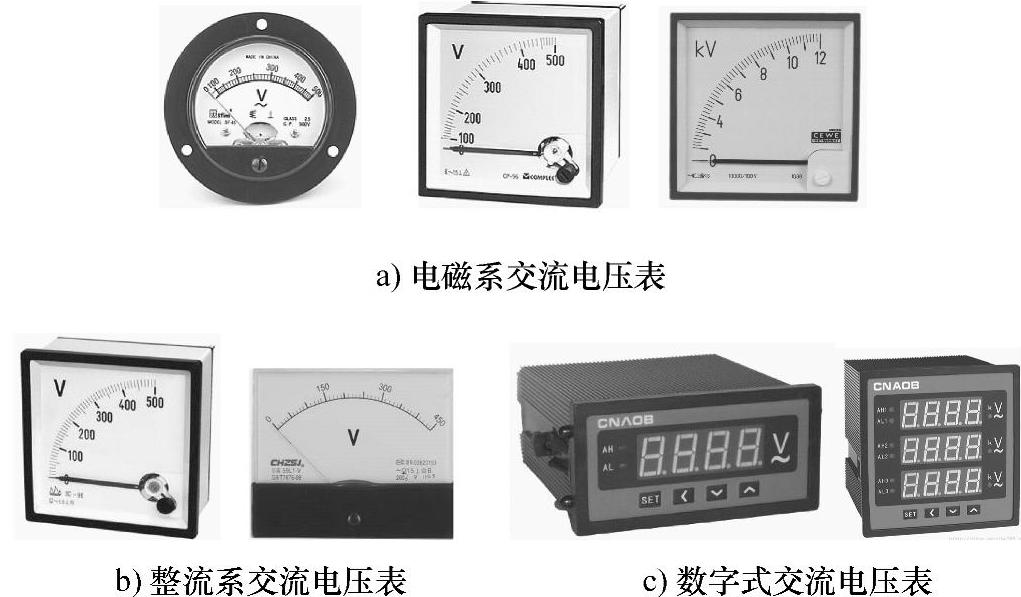

图3-41 交流电压表外形示例

6.交流电压的直接测量线路

和测量直流电压相同,测量时,仪表并联在测量线路中,但不必考虑连接端子位置问题(本口诀交流测量不分极使用交流电压表),如图3-42所示。

7.交流电压表扩大量程的办法

扩程常用互感器串联电阻也办到是说,当被测量超过所用仪表的量程时,扩大量程的装置也可像测量直流电压那样,串联分压电阻;但较常用的是通过电压互感器,此时的测量线路如图3-43a、b所示。

在三相电压平衡的供电系统中,三相电压可通过一个三相电压转换开关接一块电压表来测量,需要时,通过转换开关的切换来观察每一相电压的具体情况。该转换开关有专用的产品,传统的型号为XH1-V(接线见图3-44)、LW12-16/9.6911.2(用于三个相电压转换)和LW12-16/9.6912.2(用于三个线电

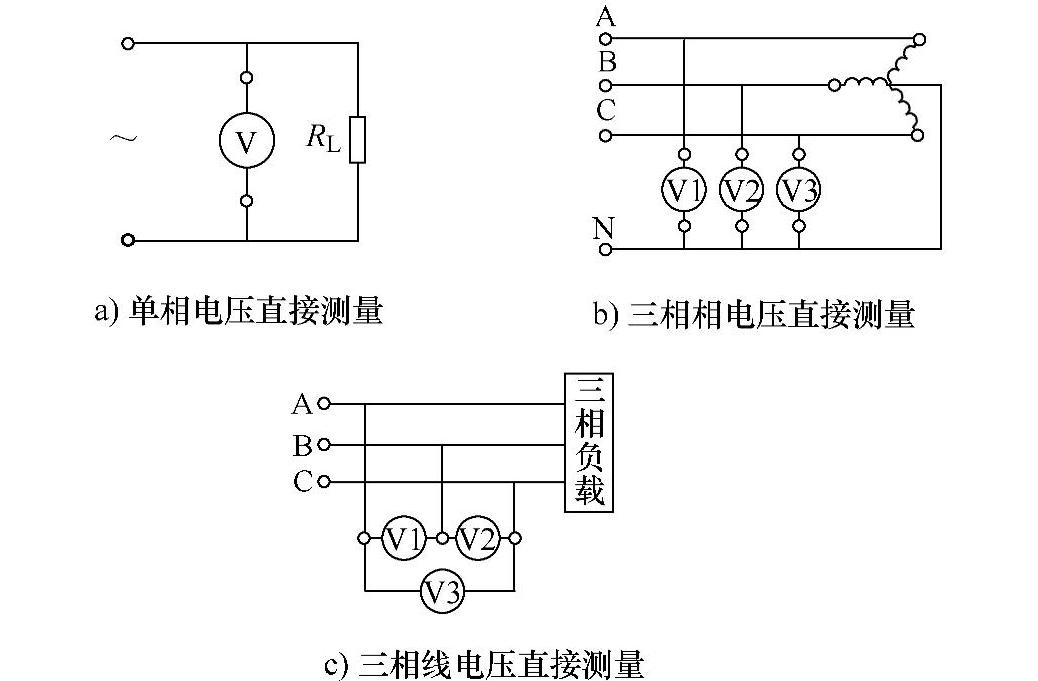

图3-42 单相和三相电压的直接测量线路


图3-43 通过电压互感器扩大量程的交流电压测量线路

压转换)等;现用新型的外形同普通用途的LW型万能转换开关,紧凑美观、体积小,例如图3-45所示的LW5或LW8型三个相(线)电压转换开关,一般设置包括空档(用“0”标注)在内的4个档位。图3-46给出了一种自带三相转换旋钮的电压表。

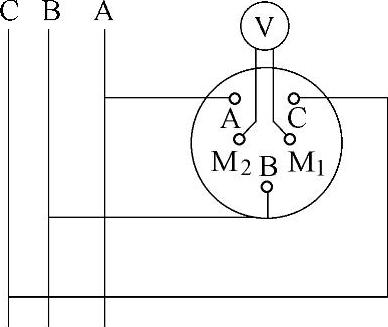

图3-44 用XH1-V型转换开关测量三相电压的接线原理图

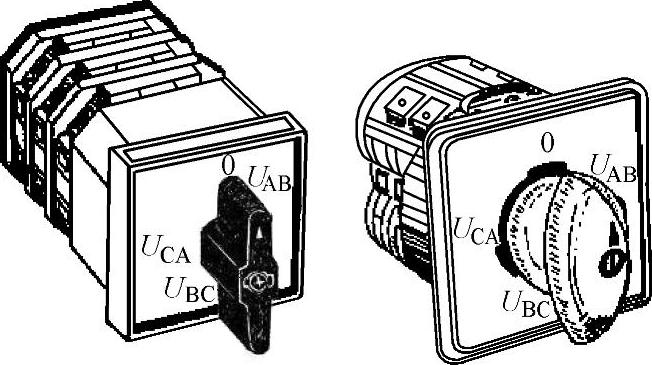

图3-45 LW型三相电压转换开关

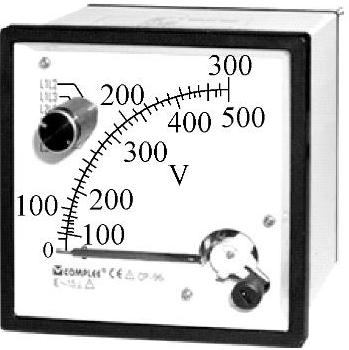

图3-46 自带三相电压转换旋钮的电压表

8.电压互感器的使用方法和注意事项

电压互感器实际上就是一台降压变压器。只是它的电压比比较准确,并且在整个量程范围内基本保持不变。较常用的电压互感器二次额定电压为100V或(978-7-111-44168-7-Chapter03-52.jpg)V,一次电压则按被测电压的最高值来确定。

电压互感器一次绕组的两个出线端分别用大写的A和X来标识;二次绕组的两个出线端则分别用小写的a和x来标识。A和a、X和x是同名端。图3-47所示为常用的电压互感器。

使用时,电压互感器的一次绕组和被测元件并联,电压表或电能表的电压线圈接在二次的两端。

为防短路串保险两安规格就不小是说,为了防止电压测量线路发生意外短路故障造成相间或相对中性线之间的短路故障,在测量线路中要串联熔断器(俗称保险),熔断器的熔体额定电流为2A以下。

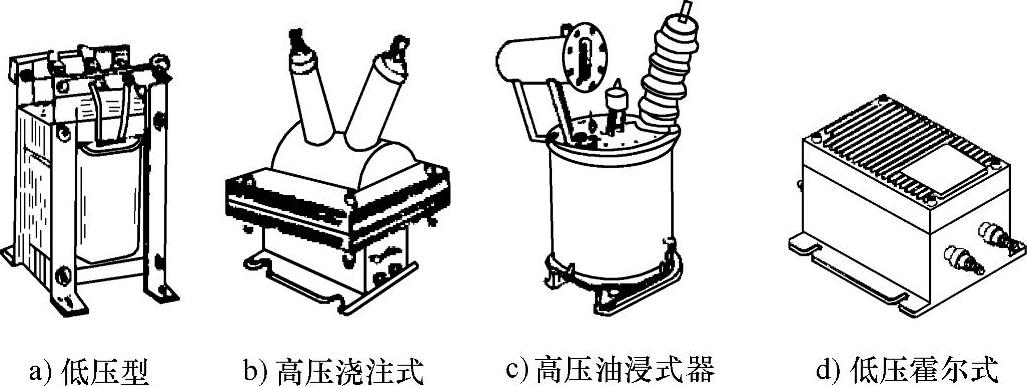

图3-47 常用的电压互感器
