（一）口诀

高压线路有无电，使用器械来检验。

称为高压验电器，多个品种可供选。

传统氖灯、回转式，新型语音加数显。

电压等级定杆长，手握不得过护环。

工作之前填好票，一切手续必齐全。

操作严谨防短路，一定要设监护员。

安全距离要保证，风雪雨天不能干。

先验低压后高压，先验下边后上边。

电容组上验电时，应将电容放完电。

（二）说明

1.类型和结构

高压验电器用于检验500V以上的高压电。从结构和工作原理来分，有传统的氖管验电棒和回转式及新型的具有声光信号的电容感应式等多种类型，如图3-34所示。新型的高压验电器具有携带方便、灵敏度高、不受强电场干扰、具备全电路自检功能、选择性强、信号指示鲜明、操作方便等优点，有些品种还具备语言功能，在30m范围内可清楚地听到。

具有伞形绝缘结构的可在雨天使用，如图3-34所示的最后一种（GDY型防雨型声光验电器）。

绝缘和握柄两部分所用材料一般为环氧玻璃钢，两者之间标有明显的标志或装设护环。握柄最小长度为115mm，最小有效绝缘长度根据线路电压等级来确定，见表3-3。

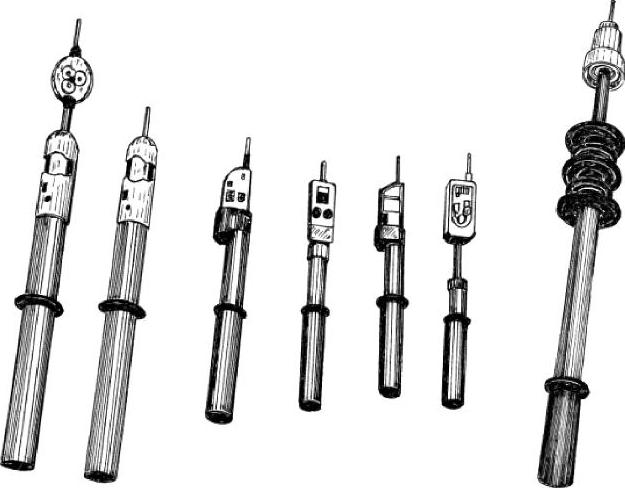

图3-34 高压验电器

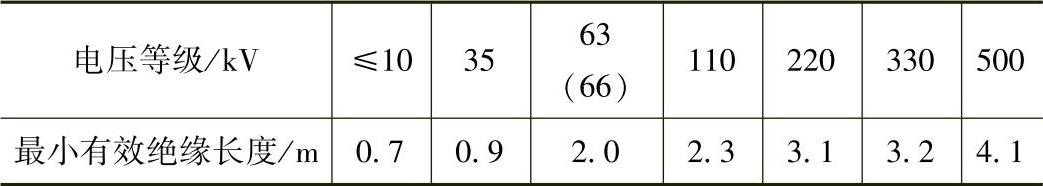

表3-3 高压验电器的最小有效绝缘长度

氖管高压验电器的结构如图3-35所示，其工作原理与同类型低压验电器相同。

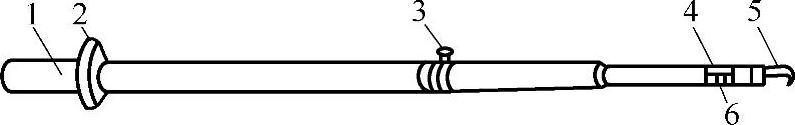

图3-35 10kV氖管高压验电器(www.daowen.com)

1—握柄 2—护环 3—固紧螺钉 4—氖管窗 5—金属钩 6—氖管

电容式高压验电器一般由指示部分、绝缘部分和握柄共三大部分组成。声光式验电器由验电接触头、测试电路、电源、报警信号、试验开关等部分组成。当验电接触头接触到带电体时，验电器发出音响和闪烁的灯光报警信号。其结构尺寸如图3-36所示。

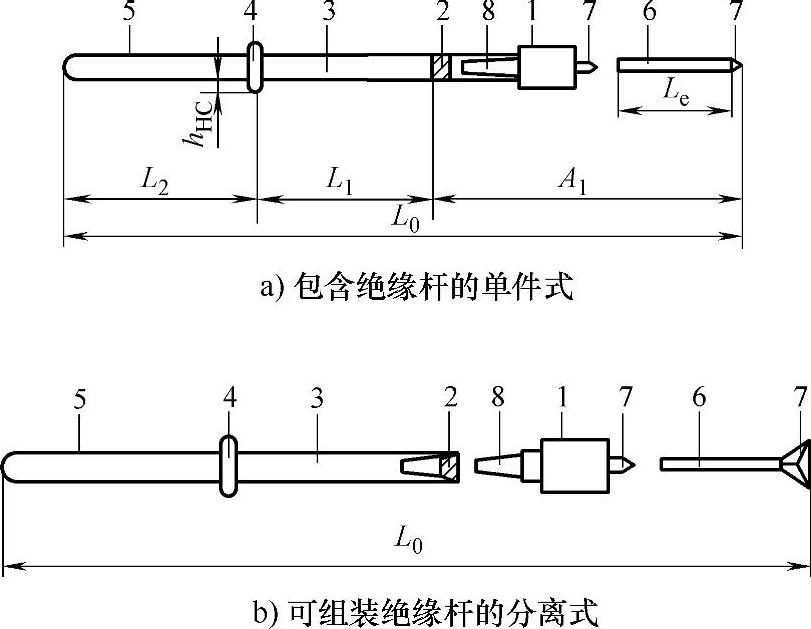

图3-36 电容式高压验电器的结构尺寸

1—指示器 2—限度标志 3—绝缘件 4—护手 5—手柄 6—接触电极延长段 7—接触电极 8—连接器 h_HC—护手的长度 L₁—绝缘件的长度 L₂—手柄的长度 L_e—接触电极延长段的长度 L₀—验电器的总长 A₁—插入深度（长度）

回转式高压验电器利用带电导体尖端电晕放电产生的电晕风来驱动指示叶片旋转，从而检查设备或导体是否带电，也称风车式验电器。

2.使用方法和注意事项

（1）事先一定按相关规定填写工作票，办好一切规定的手续（本口诀“工作之前填好票，一切手续必齐全”）。

（2）测试时，必须戴上符合要求的绝缘手套；不可一个人单独测试，身旁必须有人监护（本口诀“操作严谨防短路，一定要设监护员”）；要防止发生相间或对地短路事故；人体与带电体应保持足够的安全距离，10kV的线路为0.7m以上；室外使用时，天气必须良好，雨、雪、雾及湿度较大的天气中不宜使用普通绝缘杆的类型，以防发生危险（本口诀“风雪雨天不能干”）。

（3）使用前，要按所测设备（线路）的电压等级将绝缘棒拉伸至规定长度，选用合适型号的指示器和绝缘棒，并对指示器进行检查，投入使用的高压验电器必须是经电气试验合格的。

（4）对回转式高压验电器，使用前应把检验过的指示器旋接在绝缘棒上固定，并用绸布将其表面擦拭干净，然后转动至所需角度，以便使用时观察方便。

（5）对电容式高压验电器，绝缘棒上标有红线，红线以上部分表示内有电容元件，且属带电部分。该部分要按《电业安全工作规程》的要求与临近导体或接地体保持必要的安全距离。

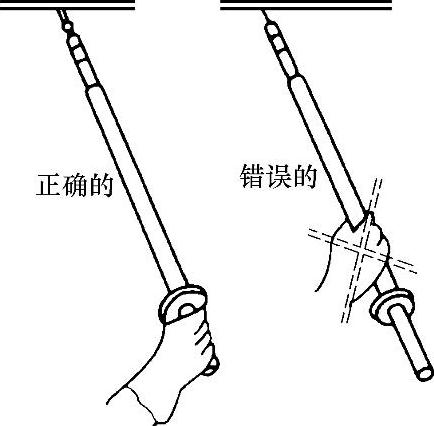

（6）使用时，应特别注意手握部位不得超过护环，如图3-37所示。

（7）用回转式高压验电器时，指示器的金属触头应逐渐靠近被测设备（或导线），一旦指示器叶片开始正常回转，则说明该设备有电，应随即离开被测设备。叶片不能长期回转，以保证验电器的使用寿命。当电缆或电容上存在残余电荷电压时，指示器叶片会短时缓慢转几圈，而后自行停转，因此它可以准确鉴别设备是否停电。

图3-37 高压验电器手握部位注意事项

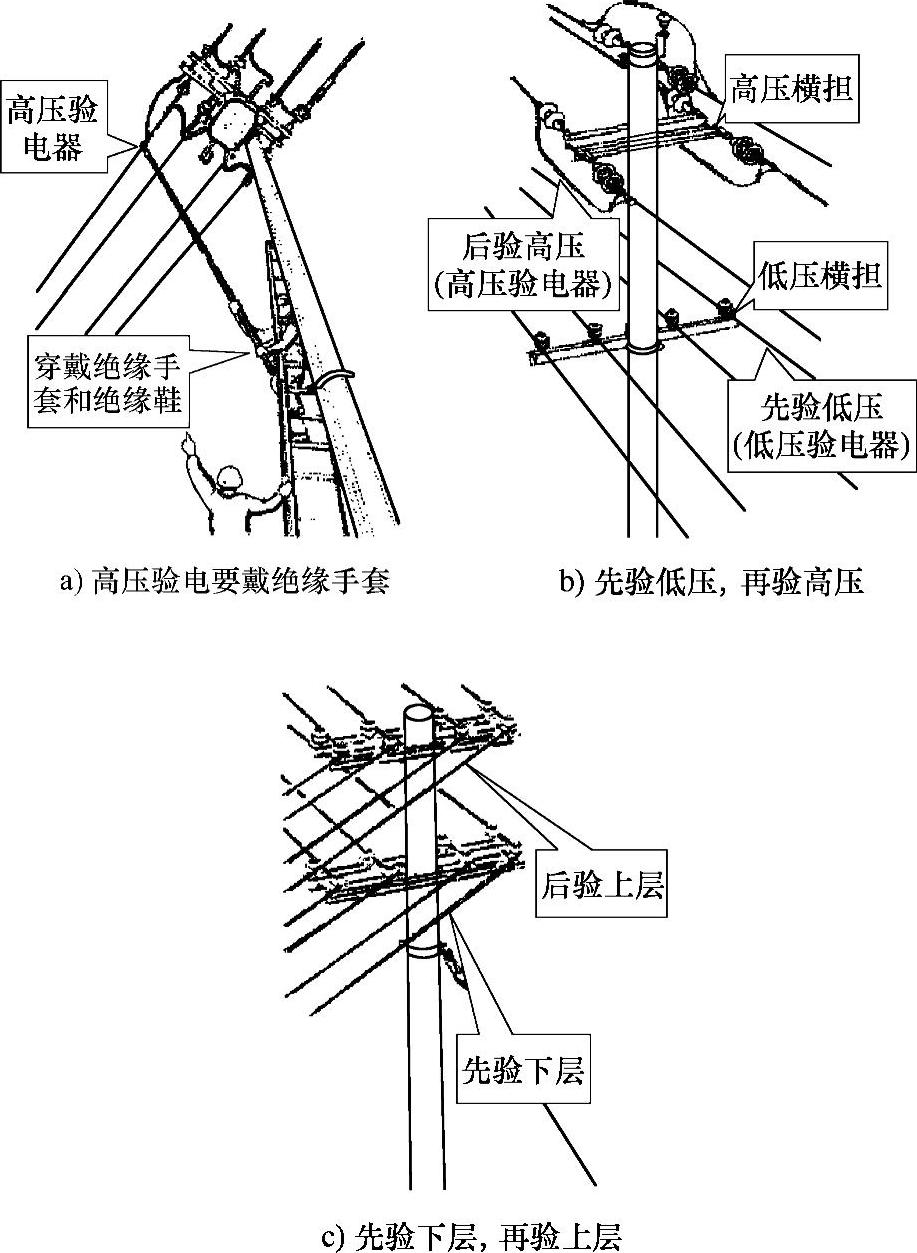

（8）对线路的验电，应逐相进行，对联络用的断路器或隔离开关或其他检修设备验电时，应在其进出线两侧各相分别验电。对同杆塔架设的多层电力线路进行验电时，先验低压、后验高压，先验下层、后验上层，即本口诀“先验低压后高压，先验下边后上边”。验电操作规程如图3-38所示。

图3-38 验电操作规程

（9）在电容器组上验电时，应待其放电完毕后再进行，即本口诀“电容组上验电时，应将电容放完电”。
