恢复绝缘的方法和注意事项

(一)口诀

导线连接裸露点,必须恢复原绝缘。

较常使用绝缘带,叠包几层裸露点。

两端延伸要适当,层层压紧要美观。

恢复绝缘另有法,使用绝缘热缩管

套好之后热风吹,紧缩包住连接段。

(二)说明

1.用绝缘胶布恢复绝缘的方法

图3-28给出了用绝缘胶布对直连导线进行绝缘恢复的操作过程及要求。先包两层自黏性橡胶带(带弹性、半硫化橡胶带),要求包裹紧密。再包一层电工用黑胶带。胶布宽度一般选用20mm,采用1/2叠包(压宽度的一半)法或1/4叠包(压宽度的四分之一)法。

若是垂直敷设导线,应从下往上叠包,这样会使接缝处不易进水。

用在380V线路上的导线恢复绝缘,必须先包缠一层或两层黄蜡带,然后再包缠一层电工用黑胶带。(www.daowen.com)

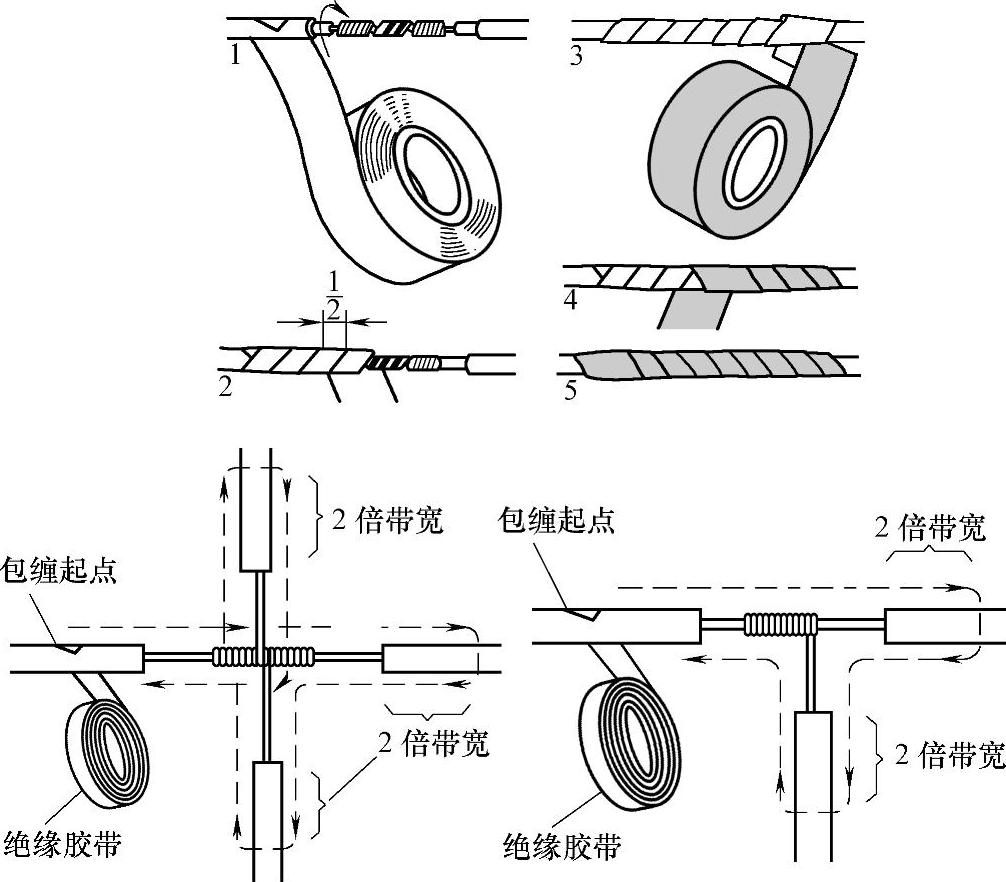

图3-28 用绝缘胶布恢复绝缘的操作过程及要求

用在220V线路上的导线恢复绝缘,先包缠一层黄蜡带,然后再包缠一层电工用黑胶带,也可只包两层电工用黑胶带。

绝缘带包缠时,不能过疏,更不允许露出线芯,以免造成触电或短路事故。

2.用热缩绝缘管恢复绝缘的方法

所选的专用热缩绝缘套管规格和电压等级、绝缘耐热等级应与导线相符。

事先将套管套在要连接导线的一端,待导线连接完毕,将所有的毛刺尖角修平后,将套管推到连接处,使其中心与连接处中心重合。之后,根据使用套管的要求,使用火焰或热风对套管加热,套管会收缩并将导线裹紧,起到恢复绝缘的作用。用热缩绝缘管恢复接头绝缘如图3-29所示。

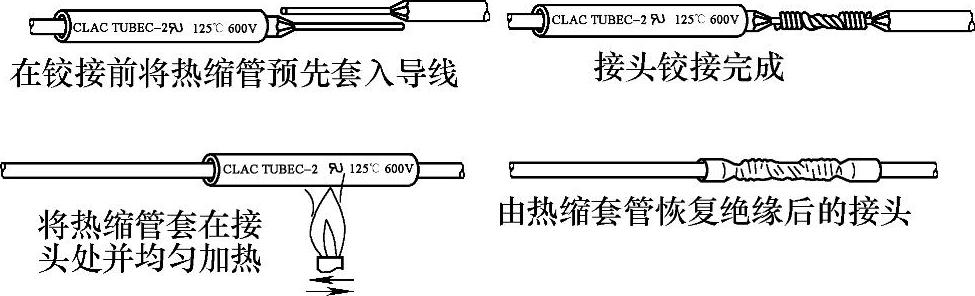

图3-29 用热缩绝缘管恢复接头绝缘
