（一）口诀
较粗导线用锡焊，炭精加热能承担。
使用降压变压器，低压输出两线端。
一端连接炭精棒，一端连接线端点。
为防绝缘被损伤，包层胶布在上边。

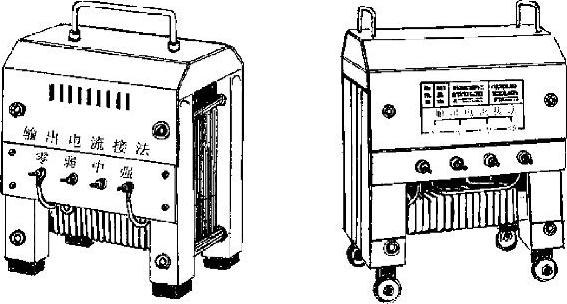

图3-26 炭精加热器用变压器(www.daowen.com)
（二）说明
1.炭精加热器的组成
炭精加热器由一台使用220V单相交流电的降压变压器和炭精棒等组成，与交流电焊机的组成类似，只是输出电压不能连续调节，另外是用炭精棒代替了电焊条（这里的炭精棒主要起通电和发热作用，并不熔化到焊点中，但会在使用过程之中不断损失）。用于熔焊法焊接金属导线时，被称为“炭精弧焊机”或者“点焊机”。其变压器如图3-26所示。加热器的规格一般根据变压器的额定容量（kW或W）来分，一般在3kW以下。
2.锡焊操作方法
以焊接导线与接线端子为例，操作时，将降压变压器的一条引线接于端子头部，炭精棒电极顶在端子颈部，即本口诀“一端连接炭精棒，一端连接线端点”所表达的意思。为避免焊剂流到导线端部外层绝缘上和由于过热起火烧损导线外层绝缘，应事先在导线端部包扎长度为15mm左右的胶带，焊好后拆下。即本口诀最后一句“为防绝缘被损伤，包层胶布在上边”。很快，炭精电极就会发热变红（发热较多的原因是其电阻较大，这也是称为“电阻焊”的原因，实际上此时它就是起到了一个电烙铁的作用），端子上涂的焊剂开始熔化冒烟。使端子头部上翘，将锡条抵在端子上使其熔化并流入端子颈内部，如图3-27所示。

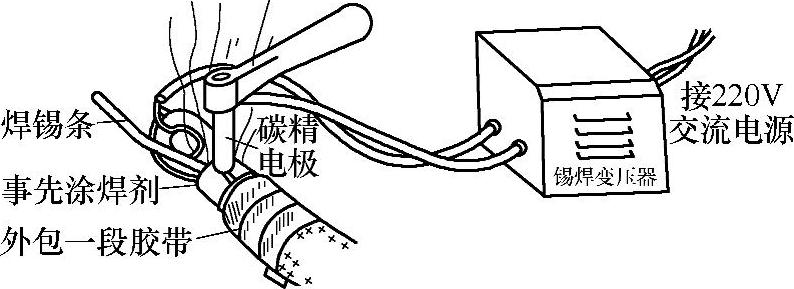

图3-27 用炭精加热器进行端子的锡焊连接
