（一）口诀

导线连到某电器，常用端子来联系。

接线端子有多种，大都利用螺钉拧。

独股硬线揻个圈，开口方向顺时转。

孔大线细可折回，垫条铜板会更美。

连续连线可折起，多股软线要搪锡。

进线长短要合适，螺钉松紧适可止。

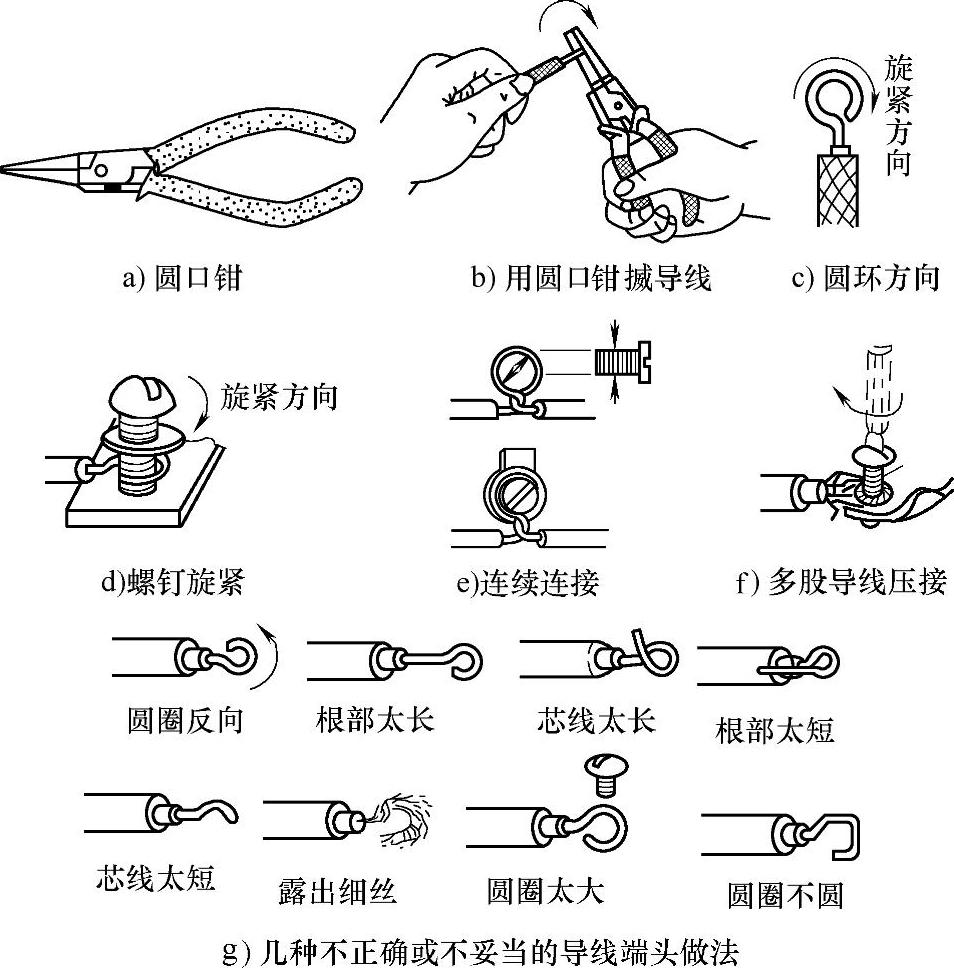

图3-19 导线端部圆环制作和螺钉连接

（二）说明(www.daowen.com)

在电气线路施工中，经常会涉及导线与电气设备接线端子的连接问题。下面介绍小规格导线与端子的连接的操作方法和注意事项。

1.通过螺钉垫圈压接环状导线的连接方法

对单芯导线（独股导线或硬导线），将导线一端做成一个内孔径略大于压接螺钉直径的圆环（用图3-19a所示的圆嘴钳，按图3-19b所示进行操作，可得到较规矩的圆环）；注意导线的弯曲方向应与拧紧的方向一致（因为一般螺钉的旋紧方向均为顺时针方向，所以口诀中直接说了“开口方向顺时转”），如图3-19c所示。之后，套在接线螺钉上后拧紧，如图3-19d所示。当导线连续连接时，可将导线做成一个完整的圈，并拧一个扣套在螺钉上拧紧，如图3-19e所示。对于多股软导线，需在导线根部绕两三圈形成一个“套”，如图3-19f所示。拧螺钉时，应注意紧固力要适当，不可松，也不可过紧（避免压伤导线，即本口诀“螺钉松紧适可止”）。

图3-19g给出了几种不正确或不妥当的导线端头做法，操作中应注意避免。

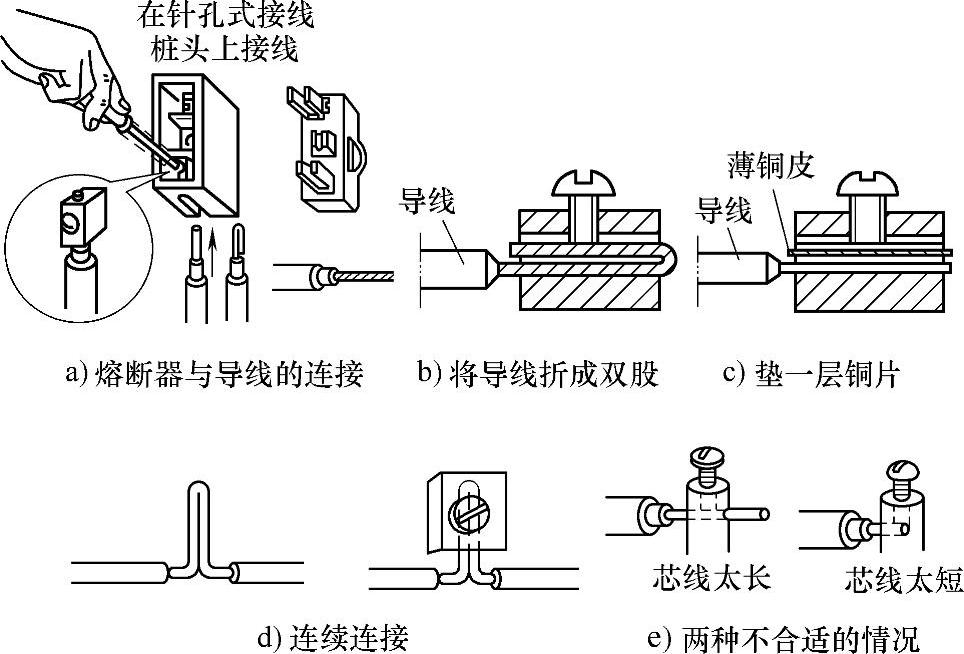

图3-20 通过螺钉压紧插入接线孔的连接方法

2.通过螺钉压紧插入接线孔的连接方法

导线插入接线孔后，再通过螺钉压紧。瓷插式熔断器、电能表等导线与端子的连接常用此方法，如图3-20a所示。应注意的是，若导线与插线孔的内径相比较小时，可能出现螺钉压不住或只压住导线的一部分，或者因压力过大将导线压断等问题，此时可采用将导线折回成双股或插入一条薄铜片的方法（本口诀“孔大线细可折回，垫条铜板会更美”），如图3-20b、c所示。连续连接时，可将导线对折做成一“╨”形（本口诀“连续连线可折起”），如图3-20d所示。若为多股软导线，应事先对接线端搪锡，将导线“硬化”（本口诀“多股软线要搪锡”）。图3-20e给出了两种不合适的情况。
