(一)口诀

多股导线对接连,使用线管冷压钳。

线管截面有两种,一种整圆一椭圆

整圆导线对头接,椭圆两线相搭连。

压接之前清内孔,同时清洁要连线。

压接点数按规定,详细要把手册看。

并沟线夹最常用,架空线路连导线。

(二)说明

1.冷压钳

用于导线对接或与接线端子压接的冷压钳有手动机械式和液压式两大类。

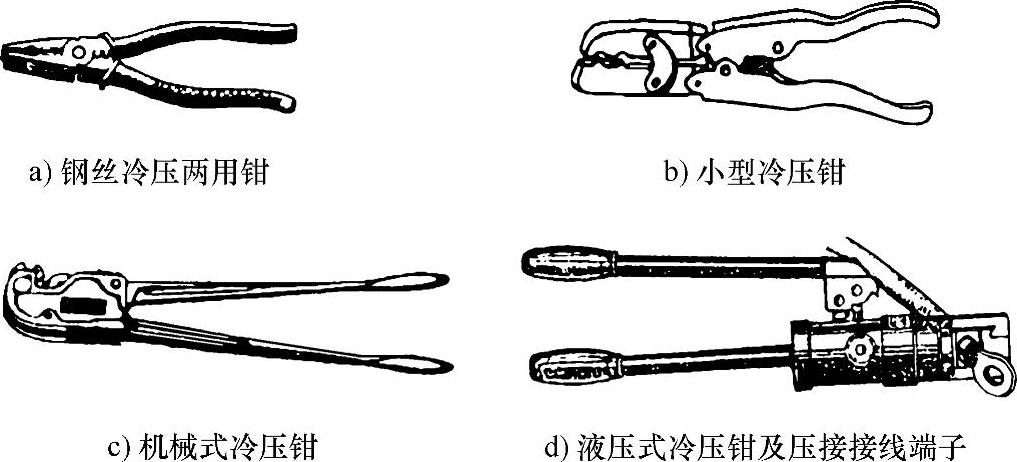

小型手动冷压钳有很多种,主要用于压紧导线的接线端子,如图3-12a、b和c所示。其中图3-12a所示为一种钢丝冷压两用钳。

较大的便携式冷压钳有机械式和液压式两大类,图3-12d所示为一种液压式的外形,它主要用于压紧导线的接线端子和连接导线的套管。一般均可更换不同尺寸的压模,以适应不同规格的接线端子或套管。压模规格(单位为mm2)有:16、25、35、70、95、120、150、185和240。

使用时,应根据要压接的接线端子等器件的规格,选择适当的压口或压模(对于可更换压模的品种)。

2.多股导线用对接压线管压接的方法及要求

较粗的多股导线,特别是多股铝导线的对接,经常用此方法。(www.daowen.com)

应选择适合管径和长度的压线管(压线管有圆形和椭圆形两种),用钢丝刷将管内壁中的锈蚀或附着物刷干净。对要连接的导线,用钢丝刷或纱布进行刷或打磨,使其露出金属本色。将导线从压线管的两端穿入,使两者在压线管的中心对接(圆形管),或各自伸出压线管20~30mm(椭圆形管)。然后用合适模口的压接钳进行压接。用接线管连接多股导线如图3-13所示。


图3-12 冷压钳

3.采用并沟线夹连接

本口诀最后一句并沟线夹最常用架空线路连导线是说对架空线路上的多股钢芯铝导线,经常采用并沟线夹(简称并线夹)连接,图3-14a给出了一种常用的品种。选用的并沟


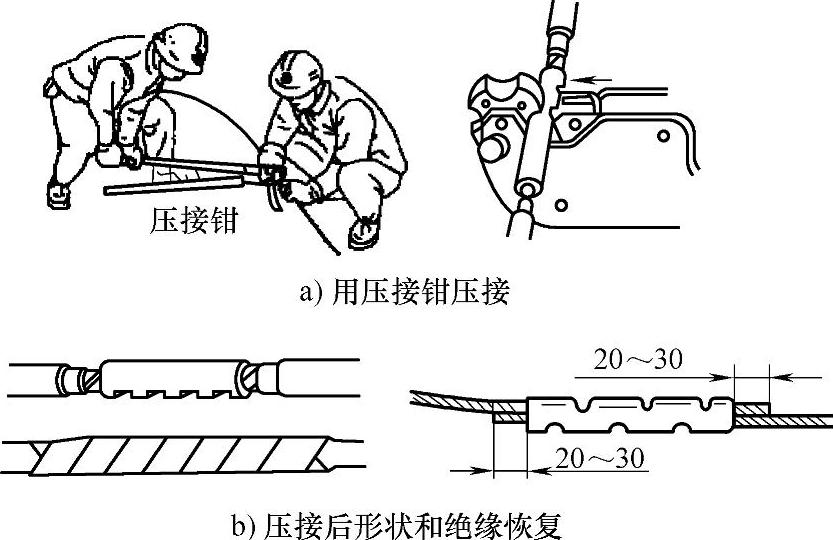

图3-13 用接线管连接多股导线


图3-14 用并沟线夹连接多股裸绞线

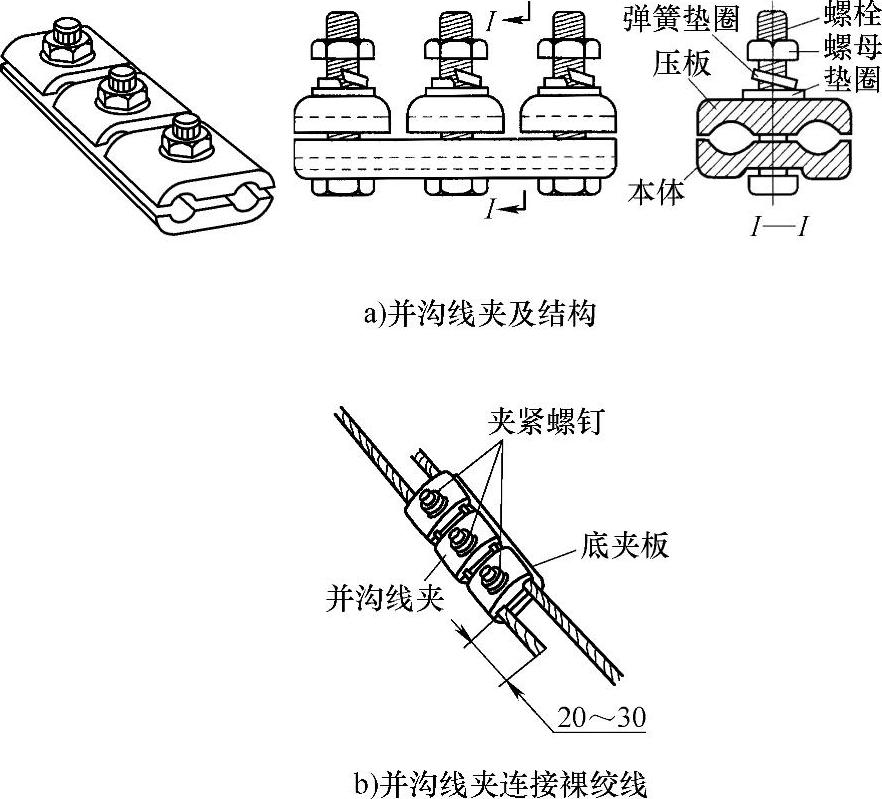

线夹应与导线规格相符,夹紧螺钉应有防松装置(如弹簧垫圈等),紧固力要达到要求,直线连接的两端伸出长度在20~30mm范围内。用并沟线夹连接多股裸绞线如图3-14b所示。

图3-15给出了另外三种其他结构形式的并沟线夹。

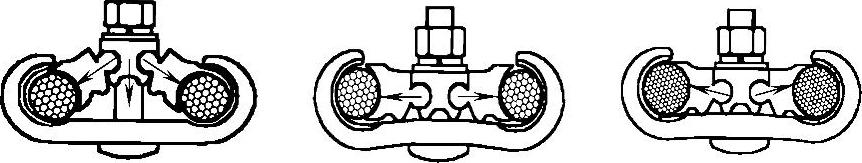

图3-15 另外三种不同结构形式的并沟线夹
