相同线径单股导线的一字连接

(一)口诀

线交叉,拧麻花,三圈以后掰直它。

顺杆爬,牵牛花,五圈以后掐断它。

多条导线同处连,位置错开免“疙瘩”。

(二)说明

两条线段对接称为一字形连接。操作方法步骤如下:

剥掉足够长的绝缘层厚,两线端各自在距离绝缘15~25mm(直径大的取大值)的位置相互交叉,左上右下,打弯成×形(本口诀线交叉),如图3-4a所示;然后两只手各捏住一端同时向两个相反的方向拧导线互缠绕(本口诀拧麻花)3圈左右,并用钳子咬住,将线掰垂直(本口诀三圈以后掰直它),如图3-4b所示;之后,一手捏住(或用钳子夹住)两线已缠绕部分,另一只手靠拇指和食指相配合(或用钳子)将一条线端密缠(相互贴紧)在另一导线上(本口诀顺杆爬牵牛花),不少于5圈,之后再绕另一端,余线剪掉(本口诀五圈以后掐断它),用钳子捏线端紧贴导线。完工的效果如图3-4c所示。(www.daowen.com)

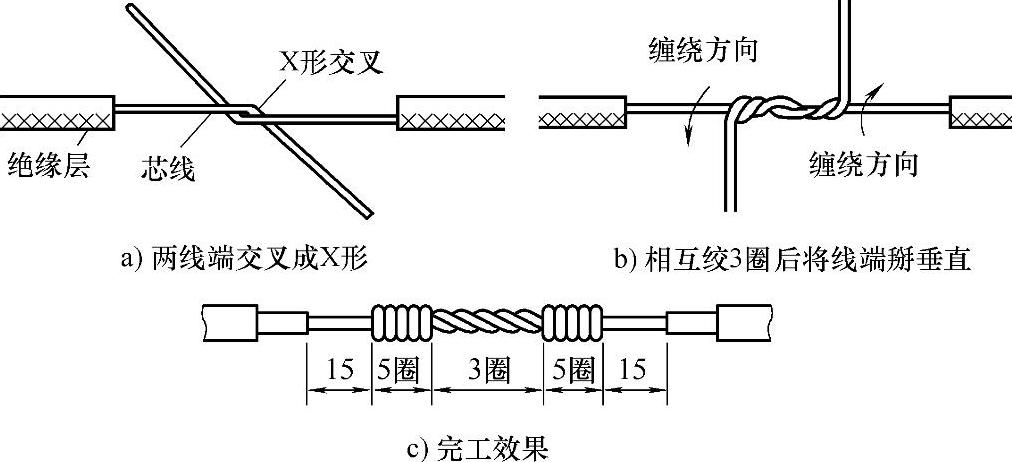

图3-4 直线连接自缠法

应该注意,在实际生产施工时,若对一组(如多芯电线电缆)导线进行对接,则要求对接点要错开一定的距离,如图3-5所示。若处于一个位置,则连接点的绝缘处理不好可能造成短路。另外,连接点经绝缘处理后外形较粗,外观较差。这就是本口诀多条导线同处连位置错开免疙瘩’”要表达的意思。

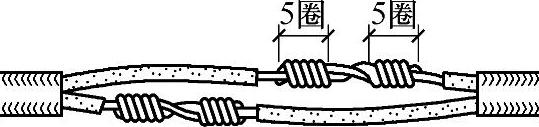

图3-5 多条导线连接点的错位安排
