【摘要】：电源断开端短路，储存电荷反向流。（二）说明当一个电容器接通和切断直流电源时，电路中的电流和其两端的电压之间的先后关系可用如下的比喻来说明。如果将一个电容器接在一个直流电源上，开关闭合后，电路中电流和电容两端电压的情况就像上例中车门打开后人流和乘客对车的压力那样开始变化。上述电路和电流与电压的关系如图1-51所示。图1-51 电容接在直流电路中充放电时电流和电压的关系图1-51 电容接在直流电路中充放电时电流和电压的关系
（一）口诀
装满电荷流停止，压力达到最大值。
电源断开端短路，储存电荷反向流。
全部放出电流断，电压随之变零伏。
电容接通交流电，两端正负反复变。
电流在前压在后，两者相差九十度。
（二）说明(www.daowen.com)
当一个电容器接通和切断直流电源时，电路中的电流和其两端的电压之间的先后关系可用如下的比喻来说明。
一辆公交车进入起点站之后，刚一打开车门时，进入车内的人流最大，随后将逐渐减小直至到零，而车内乘客对车的压力却由零逐渐增加到最大。当该车到站后，刚一开门时，下车的人流最大，然后逐渐减小，最后到零，同时乘客对车的压力也由开门前的最大逐渐减小到零。
如果将一个电容器接在一个直流电源上，开关闭合后，电路中电流和电容两端电压的情况就像上例中车门打开后人流和乘客对车的压力那样开始变化。在开关断开后，若用一条导线将电容两端短路起来，电容中储存的电荷就要通过该短路线流过，此时的电流和电压就像上例中汽车到站车门打开后的人流和乘客对车的压力那样都由最大逐渐减小到零。
上述电路和电流与电压的关系如图1-51所示。
当电容接在交流电路中时，由于电源自动按一定的周期正负交替变化（即按正弦规律变化），此时通过电容的电流和其两端的电压的流向和大小也将按一定规律变化；并且电流的变化在前，电压的在后，两者在相位上相差90°电角度，如图1-52所示。

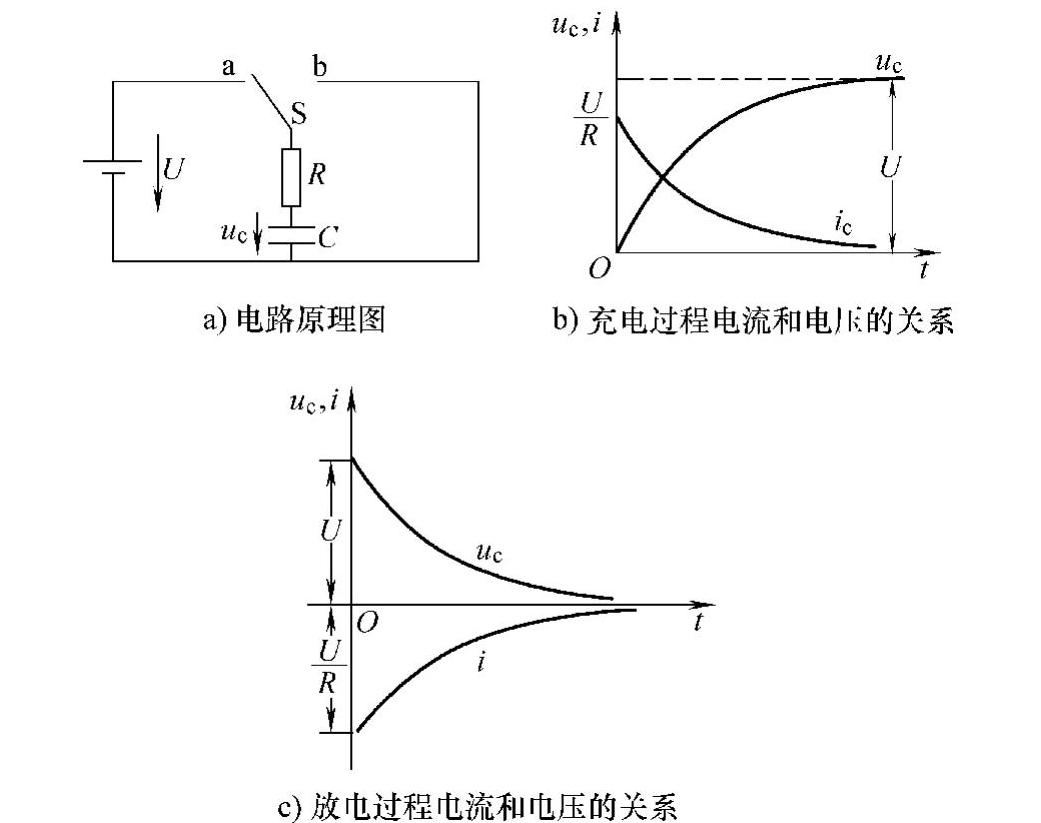

图1-51 电容接在直流电路中充放电时电流和电压的关系
