（一）口诀

磁力线，穿铁心，发生变化电势生。

铁心处处短路环，环中就有电流动。

圈圈围着磁线转，就像漩涡一层层。

故此名称叫涡流，涡流损耗就形成。

有时尽力来减小，有时设法来利用。

（二）说明

在前面的口诀中，我们已经知道了两个现象：一个是一个线圈通电后，将产生磁场；另一个是一个线圈中的磁力线发生变化时，线圈两端就会产生感应电动势，若将线圈的两端用导体连接起来，就会有电流形成。(www.daowen.com)

本口诀提出的涡流就是在上述理论基础上出现的一个看似陌生，实际上就是按上述原理本来就会发生的一种现象或者说是一种结果。那就是，当铁心中穿过磁力线，并且磁力线的多少或方向发生变化时，铁心中就会产生围绕着磁力线旋转的电流，这些电流旋转的平面与磁力线垂直。因为这些电流是一圈一圈的，一层一层的，就好像河流中的漩涡那样，如图1-36a所示，所以我们把它叫做涡流。涡流的大小与磁场的变化率成正比。若是通电线圈产生的磁场，则与电流的大小和频率成正比。

如果将一个铁心看做是由若干个闭合的导体“线圈”叠成的，利用前面讲过的电磁理论，上述现象就不难理解了。

这些自成环路的电流在铁心中流动时，由于受到阻碍，就会产生热量，形成损耗。我们将其叫做涡流损耗。

涡流损耗的大小与涡流的二次方成正比，与涡流流过路径的电阻成正比。这和一般的电路是完全相同的。

本口诀：“有时尽力来减小，有时设法来利用”，是说涡流产生的热量（涡流损耗）在一些场合是有害的。例如变压器和电机铁心中的这些损耗，就是一种有害的损耗，它消耗能量，使铁心发热，温度增高，效率降低。在这些地方，我们要想尽办法尽可能地减小它。但在某些场合，还要利用它，例如图1-36b、c、d给出的三种加热设备，就是利用涡流所产生的热量。图1-36c所示的文字“接高频交流电源”，这就是前面所说过的，涡流的大小与通电线圈的电源频率成正比，要达到一定的热量，在频率较高的情况下，电流可以减小，这样就可以利用较小线径的线圈获得较大的加热功率。

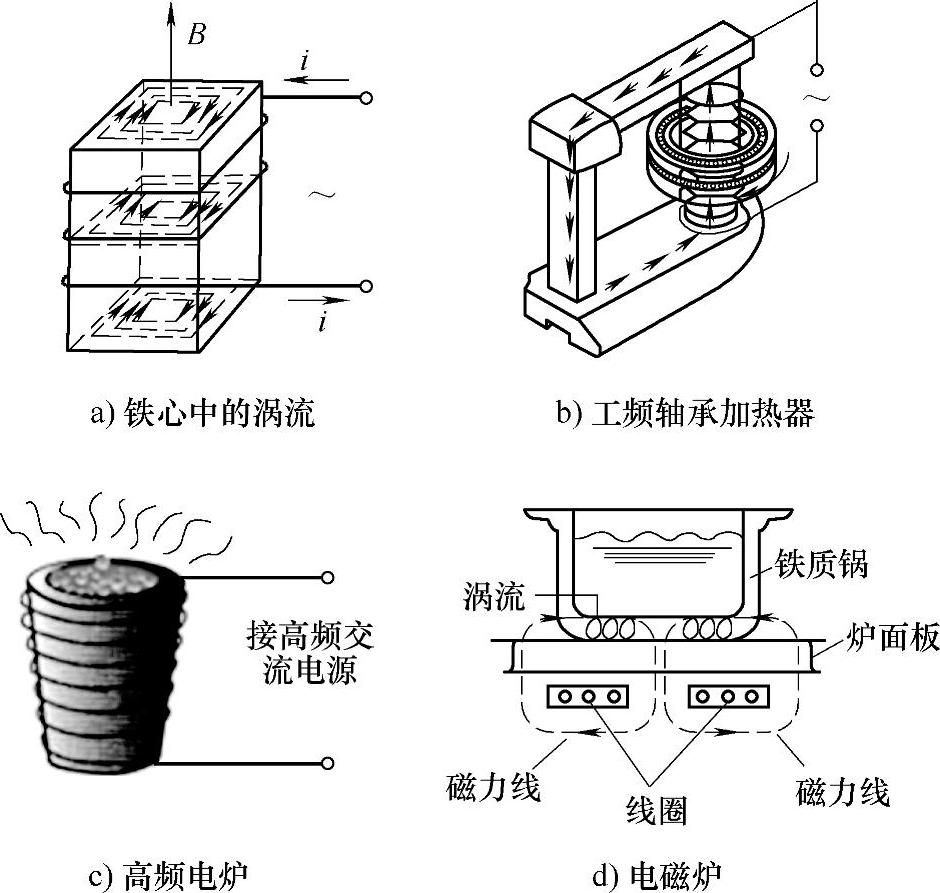

图1-36 铁心中的涡流和用涡流加热的实例
