【摘要】:(二)说明全电路欧姆定律和部分电路欧姆定律相比,有两点在表面上有所不同:一点是全电路为电动势E,部分电路为电压U;另一点是电阻分成了两部分,外阻R即是前面所说的部分电路中的电阻,也是负载的等效电阻,内阻r是电流在电源内部流动时所受到的阻力。全电路欧姆定律:全电路中的电流与电路中电源的电动势成正比,与电源的内电阻与电路的外电阻之和成反比。图1-15 全电路欧姆定律计算
(一)口诀
电路闭合有电流,通过内阻和外阻。
推动电流电动势,符号为E单位伏。
电流大小为多少?E除内阻加外阻。
(二)说明
全电路欧姆定律和部分电路欧姆定律相比,有两点在表面上有所不同:一点是全电路为电动势E,部分电路为电压U;另一点是电阻分成了两部分,外阻R即是前面所说的部分电路中的电阻,也是负载的等效电阻,内阻r是电流在电源内部流动时所受到的阻力。
全电路欧姆定律:全电路中的电流与电路中电源的电动势成正比,与电源的内电阻与电路的外电阻之和成反比。用公式表示为(见图1-14c)
电源的端电压U与内阻和外阻都有关,简单地讲,外阻一定时,内阻越大,端电压越低;内阻一定时,外阻越大,端电压越高。这些关系可通过式(1-22)来分析:
U=IR=E-Ir (1-22)
(三)应用举例

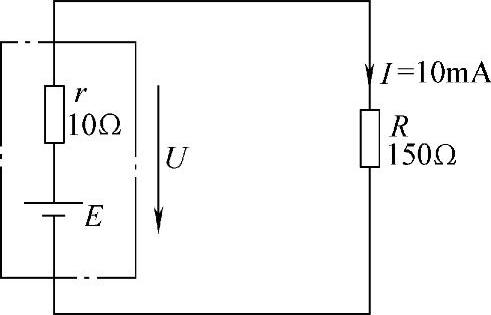

图1-15给出了一个全电路及其中的相关数据,试求出电源电动势E和电源两端的电压U各为多少?解:根据图中所标的数(www.daowen.com)
据,已知R=150Ω,r=10Ω,I=10mA=0.01A;求E=?U=?
对全电路欧姆定律式(1-21)进行转换,可得
E=I(r+R)
=0.01A(10Ω+150Ω)
=1.6V
U=IR=0.01A×150Ω=1.5V
或U=E-Ir=1.6V-0.01A×10Ω=1.5V
答:电源的电动势E为1.6V,端电压U为1.5V。
图1-15 全电路欧姆定律计算
