常用电阻器的色标、容量等相关知识

（一）口诀

电阻使用仨参数，阻值、容量和精度。

较大电阻上面标，微型使用色环图。

色环个数四或五，依次排列左到右。

从银到黑十二色，分别表示一个数。

银、金、黑、棕排在前，红、橙、黄、绿在中间，

蓝、紫、灰、白排在后，七色光中青无缘。

面对电阻看色环，间距大的放右边，

从右到左排序号，最右定为第一环。

一环表示偏差值，阻值倍数第二环，

其余两位或三位，电阻数值它们显。

一环表示偏差值，银、金、棕、红、绿、蓝、紫。

10、5、1、2前四个，使用较多价合适；

点五、点二和点一，后三精密不常使；

最后白色也少用，正差五十负二十。

二环表示阻倍数，依次代表10指数。

负2到9十二色，0是黑色白为9。

阻值色环二或三，从左到右来计读。

去掉金银剩十色，黑0白9依次数。

棕、红、橙、黄、绿、蓝、紫，1、2、3、4、5、6、7，

还有一个是灰色，代表数8多吉利。

（二）说明

1.电阻器的品种

电阻器主要用于在电路中改变电路的电流大小或负载两端的电压，和负载并联时常被称为分流电阻，和负载串联时常被称为分压电阻；有些微小型可调电阻在电路中起提供一个可变高低的电位的作用，称为电位器；电阻器有时也用作电路的负载，此时即被称为负载电阻。

根据阻值是否可调，分为固定电阻和可调电阻。

图1-2给出了电阻的电路图形符号，图1-3给出了几种常用电阻器的外形图。

另外，对于利用通电后产生大量热量的元件，在物理意义上也可称为电阻。

制造电阻器的原料为金属的，称为金属电阻，根据使用目的和要求的不同，采用不同的金属材料，例如对热稳定性能要求较高的，一般使用电阻温度系数较低的锰铜、康铜或铁铬铝合金等；对热稳定性能要求不高并且要求容量大、过载能力大的某些负载等，可使用灰铸铁、不锈钢板等；要求可在炽热状态下工作，并不易氧化的电炉丝等，则使用镍铬合金和铁铬合金等。

(www.daowen.com)

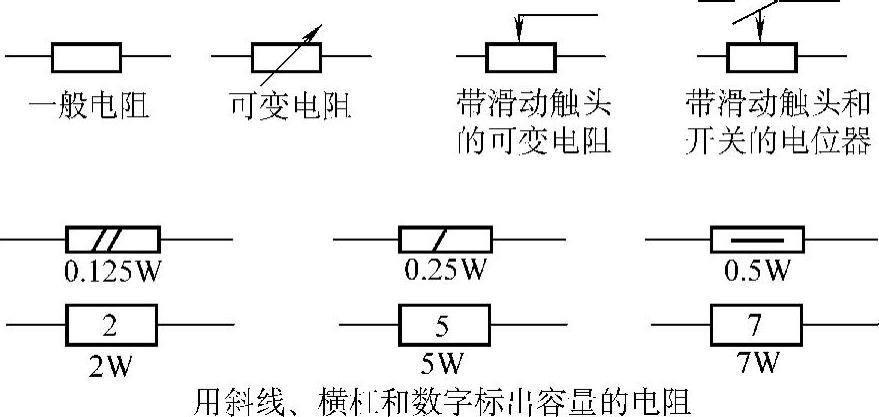

图1-2 电阻器的电路图形符号

制造电阻器的原料为碳的，称为碳膜电阻。一般用于微小型可调电阻或固定电阻器，如小型的电位器。

2.电阻器的主要指标

电阻器的主要指标有标称电阻值、允许偏差、标称功率、最高工作电压、稳定性和温度特性等，一般用途的电阻器只考虑前三项。这些指标一般直接标注在电阻器或其铭牌等部位上，如图1-4所示。对于体积较小的电阻器，则使用色标（色环）来表示，如图1-5所示。

3.使用色环来表示电阻器的相关参数的方法

使用色环来表示电阻器的标称电阻值、允许偏差两个参数的规定如下：

（1）色环常用的个数有4个和5个两种，其颜色则有12种之多，在电阻器上依次排列，除靠一边的一个环与其相邻的一个环间距较大外，其余的间距相同。辨别时，面对电阻器，使间距相对较大一侧放在右边，从右到左排列序号，即最右边的一个色环为第一环，这就是口诀“面对电阻看色环，间距大的放右边，从右到左排序号，最右定为第一环”所表示的含义，如图1-5所示。

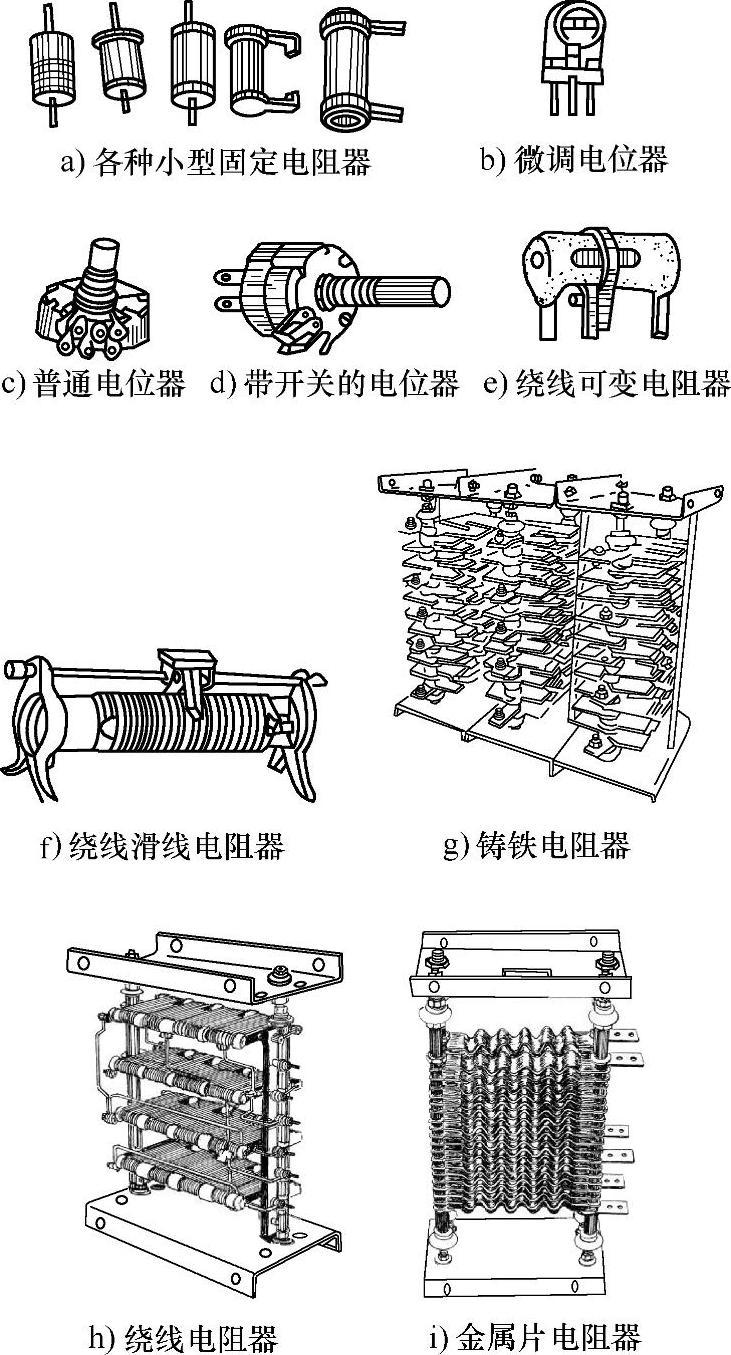

图1-3 几种常用电阻器的外形图

图1-4 在电阻上直接标出使用参数的示例

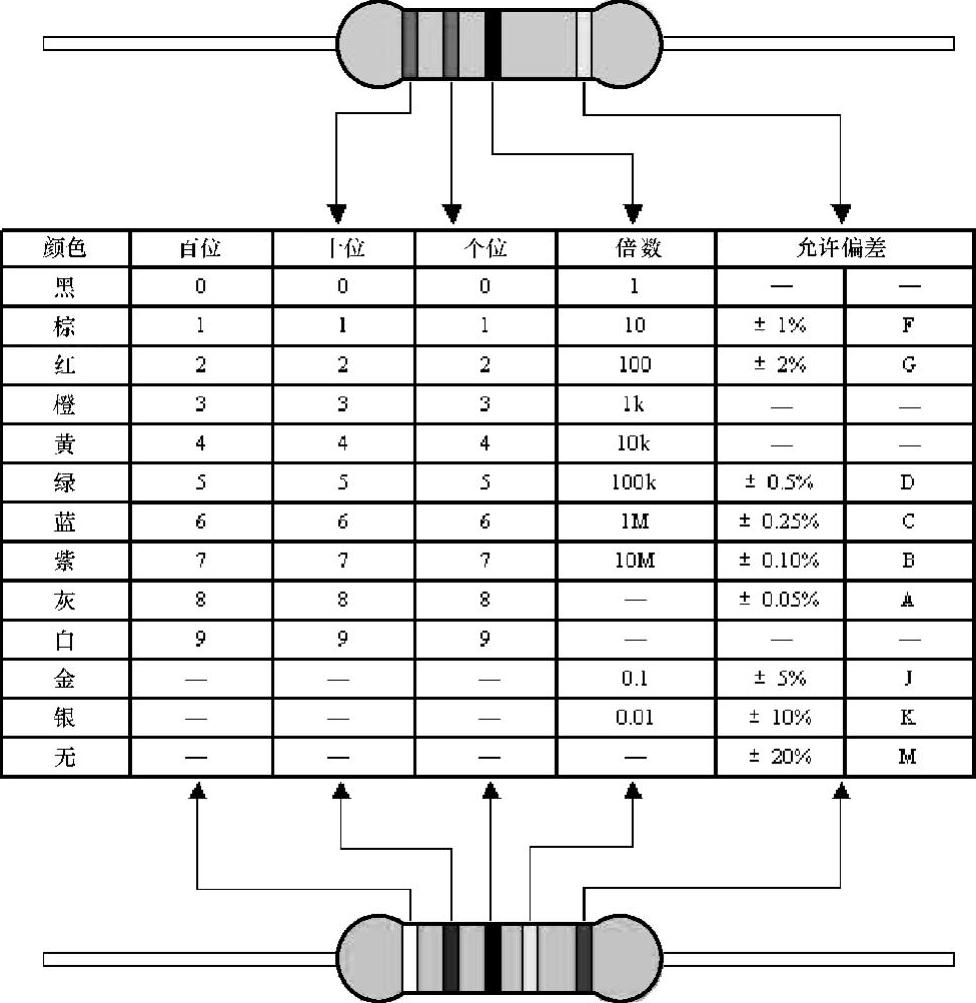

图1-5 电阻器的色标所代表数值的对应图表

（2）从右向左数，第一个色环表示允许偏差（用百分数表示，有时用字母表示），第二个色环表示阻值的倍数，其余色环表示阻值的有效数值，对于共4个色环的，将剩余2位，从右到左排列，第1位为个位数，第2位为十位数；对于共5个色环的，将剩余3位，从右到左排列，第1位为个位数，第2位为十位数，第3位为百位数。如图1-5所示。

（3）12种不同颜色的色标所代表的数值如图1-5和表1-3所示。从图和表中可以看出如下规律：

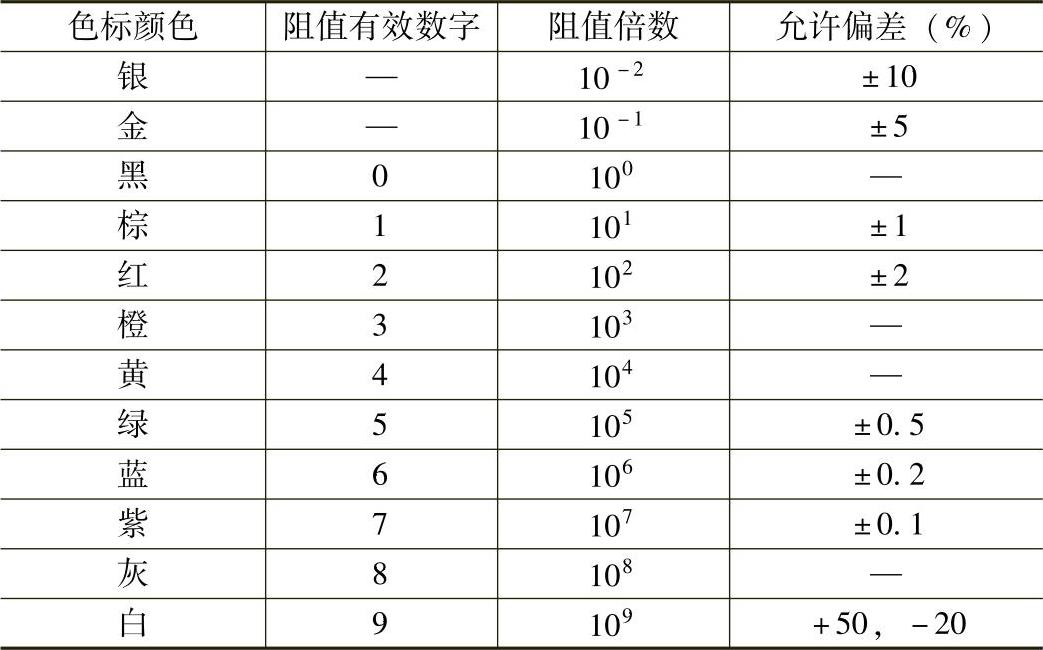

表1-3 电阻器的色标所代表数值的对应表

1）银色和金色不表示电阻的具体数值；在表示电阻值的倍数时分别为1/100和1/10，都是将电阻的数值缩小；表示偏差时，分别为±10%和±5%，是所有的色标偏差中（除白色之外）较大的两个。

2）其余的颜色排列顺序基本符合“彩虹七色光——赤、橙、黄、绿、青、蓝、紫”的排列顺序，只是最前面加了一个黑色和一个棕色，后面加了一个灰色和一个白色，中间没有青色（口诀“七色光中青无缘”）。从反射光的理论来讲，黑色是完全不反射，白色是全反射。用这一道理来，记忆这10种颜色所代表的电阻值有效数字和倍数就简单了，黑色为0（对于倍数为10的指数为0），白色为最大数9（对于倍数为10的指数为9）。

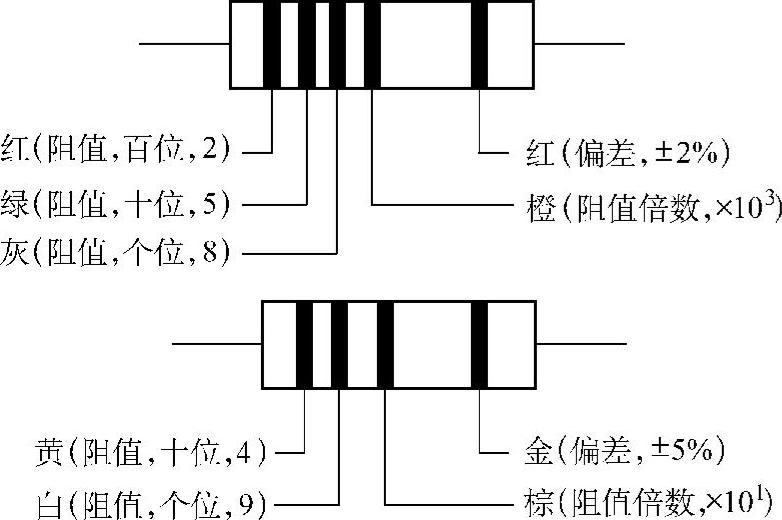

图1-6所示的电阻值和允许偏差分别为：①阻值=红绿灰×橙=258×10³Ω=258000Ω=258kΩ，阻值允许偏差为红色，即±2%；②阻值=黄白×棕=49×10¹Ω=490Ω，阻值允许偏差为金色，即±5%。
