实现对工件外轮廓表面、内轮廓表面和端面的精车加工。做轮廓精车时要确定被加工轮廓，即加工结束后的工件表面轮廓，其不能闭合或自相交。

1.操作步骤

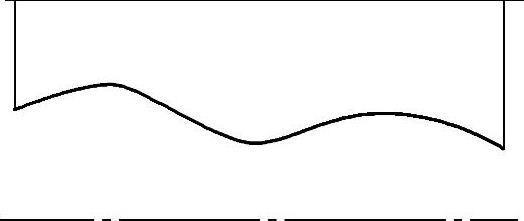

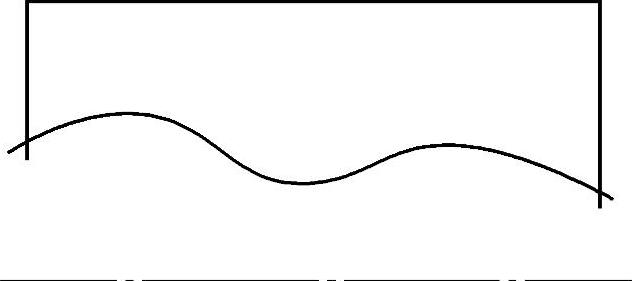

图5-94　由相交的待加工外轮廓和毛坯轮廓组成的封闭区域

1）在菜单区中的“数控车”子菜单区中选取“轮廓精车”菜单项，系统弹出加工参数表，如图5-95所示。在参数表中首先要确定被加工的是外轮廓表面，还是内轮廓表面或端面，接着按加工要求确定其他各加工参数。

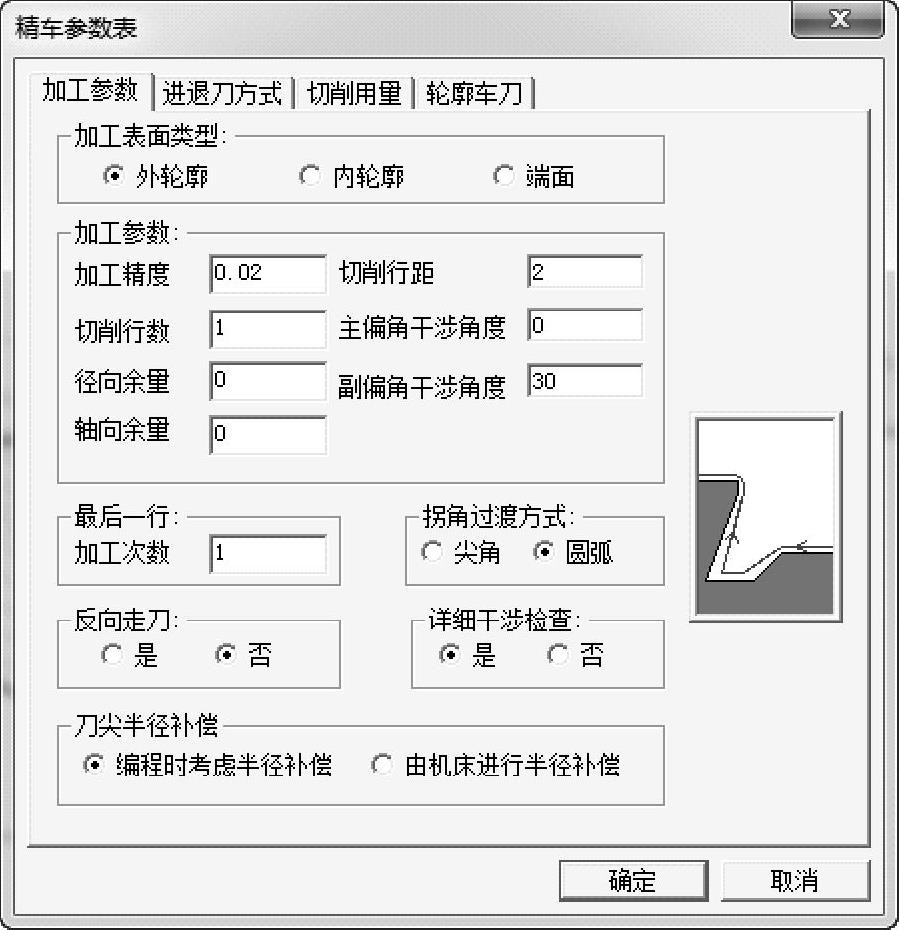

图5-95　精加工参数表

2）确定参数后拾取被加工轮廓，此时可使用系统提供的轮廓拾取工具。

3）选择完轮廓后确定进退刀点，指定一点为刀具加工前和加工后所在的位置。按鼠标右键可忽略该点的输入。

完成上述步骤后即可生成精车加工轨迹。在“数控车”菜单区中选取“生成代码”功能项，拾取刚生成的刀具轨迹，即可生成加工指令。

2.参数说明

加工参数主要用于对精车加工中的各种工艺条件和加工方式进行限定，其含义可参看轮廓粗车。

3.举例

如图5-96所示，曲线内部部分为要加工出的外轮廓，剖面部分为须去除的材料。

1）生成轨迹时，只需画出由要加工出的外轮廓的上半部分即可，其余线条不用画出，如图5-97所示。

2）填写参数表。在“精车参数表”对话框中填写完参数后，拾取对话框“确认”按钮。(www.daowen.com)

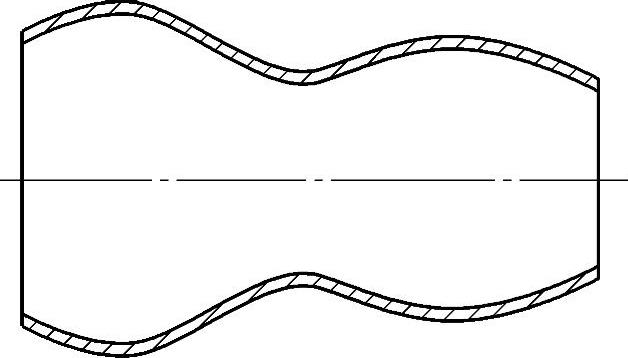

图5-96　要进行精车的零件轮廓

3）拾取轮廓，提示用户选择轮廓线。

当拾取第一条轮廓线后，此轮廓线变为红色的虚线。系统给出提示：选择方向。要求用户选择一个方向，此方向只表示拾取轮廓线的方向，与刀具的加工方向无关，如图5-98所示。

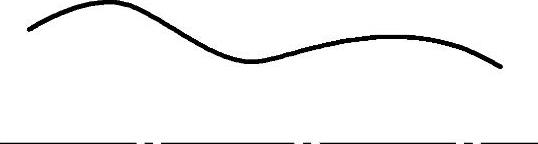

图5-97　要加工出的外轮廓

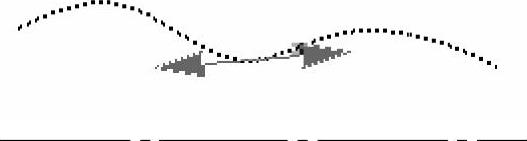

图5-98　轮廓拾取方向示意图

选择方向后，如果采用的是链拾取方式，则系统自动拾取首尾连接的轮廓线，如果采用单个拾取，则系统提示继续拾取轮廓线。由于只需拾取一条轮廓线，采用链拾取的方法较为方便。

4）确定进退刀点。指定一点为刀具加工前和加工后所在的位置。按鼠标右键可忽略该点的输入。

5）生成刀具轨迹。确定进退刀点之后，系统生成绿色的刀具轨迹，如图5-99所示。

注意：被加工轮廓不能闭合或自相交。

图5-99　生成的精加工轨迹
