在绘制减速器装配工作底图之前，应做好以下准备工作：

通过装拆或查看减速器、阅读减速器的有关资料等，了解减速器各零部件之间的相互关系、位置和作用，从而熟悉减速器的结构。

根据已进行的设计计算，汇总和检查绘制减速器装配工作图时所必需的技术资料和数据：

（1）传动装置的运动简图。

（2）各传动零件的主要尺寸数据，如传动中心距、分度圆直径、齿顶圆直径、齿轮宽度和锥齿轮的分度圆锥角等。

（3）电动机的安装尺寸，如中心高、外伸轴直径和长度、键槽尺寸等。

（4）联轴器轴孔直径和长度，链轮或带轮的轴孔直径和长度等。(www.daowen.com)

（5）按工作条件初选滚动轴承的类型及轴的支承形式（两端固定或一端固定、一端游动等）。在选择轴承类型时，首先应考虑是否采用结构最简单而价格最低的深沟球轴承；当支座上作用径向力Fr和较大的轴向力Fa（Fa＞0.25Fr）时，或者需要调整传动零件（如圆锥齿轮、蜗轮等）的轴向位置时，应选用角接触轴承，最常用的是圆锥滚子轴承。因为圆锥滚子轴承的外圈是可拆的，便于装拆和调整。选择轴承型号时可先选02系列，再根据寿命计算结果作必要的调整。

（6）根据减速器中传动件的圆周速度，确定滚动轴承的润滑方式。

（7）确定减速器箱体的结构形式（如整体式、剖分式等），并计算出其各部分尺寸。图15-3～图15-6所示为常见的铸造箱体的减速器结构图，其各部分尺寸的推荐数据可按表15-1所列经验公式确定。按经验公式计算出尺寸后应将其圆整，有些尺寸应根据结构要求适当修改。与标准件有关的尺寸，如螺栓、螺钉和销的直径等，应取相应的标准值。

（8）选定图纸幅面及绘图比例。一般一级减速器用A1图纸绘制装配工作图，二级减速器用A0图纸绘制装配工作图。为了加强设计的真实感，培养图上判断尺寸的能力，优先选用1∶1的比例尺；若减速器的尺寸相对图纸尺寸过大或过小，也可选用其他比例尺，图样比例可参见表1-12。

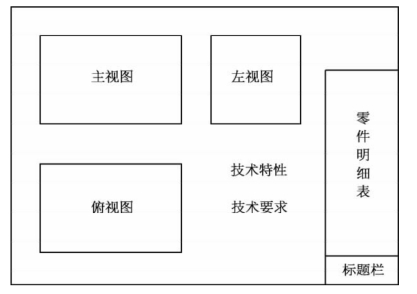

（9）合理布置图面。减速器装配工作图通常用三个视图并辅以必要的局部视图来表达。三个视图、标题栏、零件明细表、技术特性和技术要求等的布置位置可参考图16-1。

图16-1　装配工作图的图面布置
