【摘要】：图2-2极坐标法测设点位顺时针转动望远镜，转至α1AP、α2AP、α3AP处，在该方向上打点，依次测设距离D1AP、DAP2、DAP3。在α1AP、α2AP、α3AP等方向分别量距D1AP、D2AP、D3AP，依次测设出P1、P2、P3，并钉设木桩表示该点。如图2-3，现场选择C、D两个已知点，P4点坐标。为与国家职业技能标准保持一致，本书仍采用原标准。
（1）每一小组由4～5人组成，组长1人。
（2）在校内适当区域选12个点，如图2-17，作为CPⅢ点网。CPⅢ控制网的测量标志（图2-18）必须具有：强制对中、能够长期保存、不变形、体积小、结构简单、安装方便、价格适中、重复安置精度满足同一套测量标志在同一点重复安装的空间位置偏差。
（3）由于学校条件有限，采用普通棱镜代替CPⅢ棱镜。平面控制网观测环境要达到以下要求：气象稳定、避免阳光直射、避免雨雾天气、避免其他工序的施工干扰，以保证CPⅢ建网的观测精度。
（4）CPⅢ控制网采用自由设站交会网的方法测量，从每一个测站，将以2×6个CPⅢ点为目标，每次测量应保证每个测量3次。布网形式见图2-17所示。
（5）CPⅢ控制点对间距离为60 m左右，CPⅢ施测时自由设站点距CPⅢ控制点距离为一般应小于120 m左右，最大不超过180 m，距高等级已知点最大不超过300 m。
（6）中间黑色点为自由设站，无须对中，只需整平即可，选择目标1、2、3、4、5、6和对面6个点（CPⅢ棱镜）及已知点G001、G002，进行全圆方向观测3个测回，记录到表2-19并测距。
（7）根据观测数据和已知数据计算各个CPⅢ棱镜的坐标和高程。
注意事项：每一测站CPⅢ平差测段首尾必须封闭，且保证每个CPⅢ点被相邻自由设站点观测3次。(www.daowen.com)

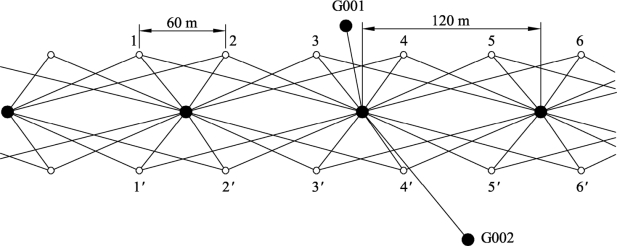

图2-17 CPⅢ图形

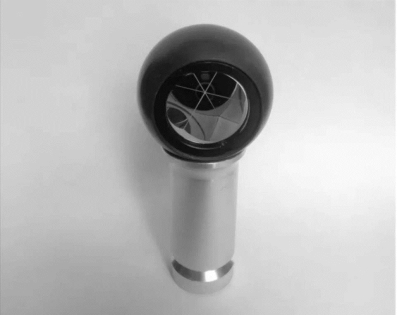

图2-18 CPⅢ球形棱镜

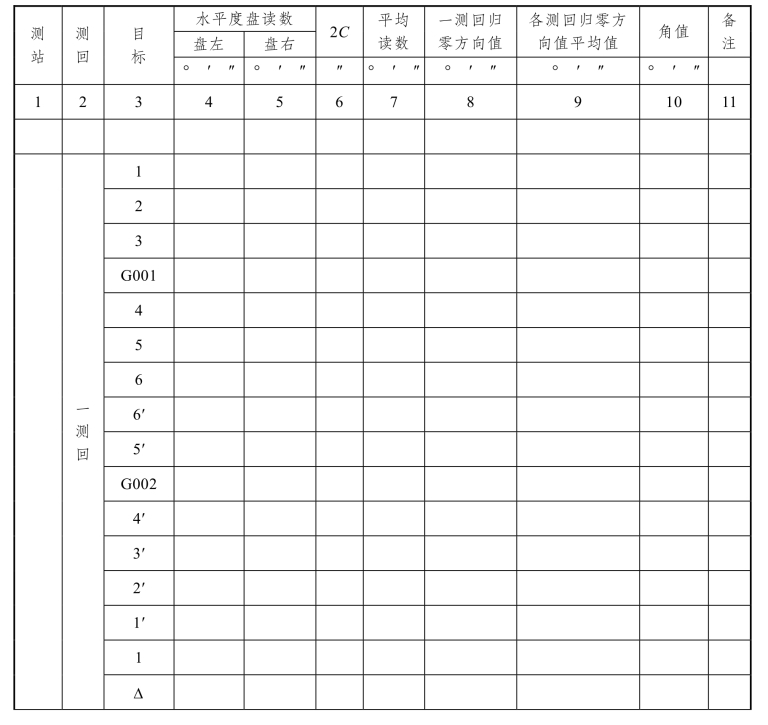

表2-19 方向观测法

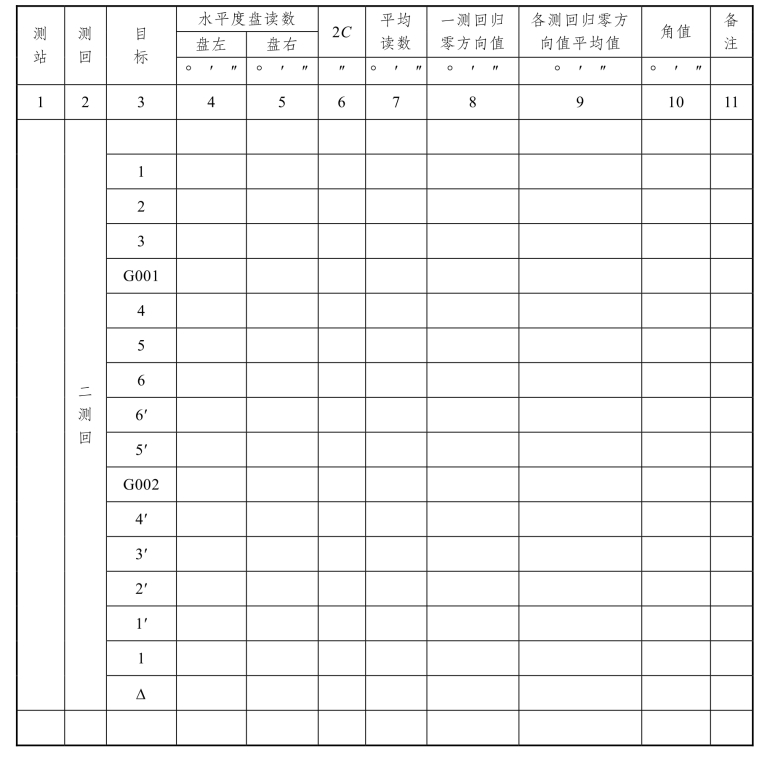

续表
