经冷变形的材料在被连续加热到退火温度时，首先在低温段发生回复现象。回复是指新的无畸变晶粒出现前产生亚结构与性能变化的阶段，或者说它是冷变形材料在退火时发生组织和性能变化的早期阶段。一般地，冷变形材料的加热温度不同，其回复机制也不同。

低温回复。在一定温度下，空位有一定的平衡摩尔分数，见式（10-10）。但材料在冷变形时会产生多于平衡时的空位（即过饱和空位）、间隙原子和位错等缺陷。点缺陷的热激活能较位错低，故在较低温度下，这些点缺陷可移动。其中空位通过与间隙原子、位错、晶界的相互作用而消失，因此点缺陷的密度显著下降。但在低温回复阶段，位错的密度并无显著变化，故力学性能变化不大。

中高温回复。一方面，温度升高，各质点也更加活跃（即热激活）；另一方面，变形材料的储存能使材料自由能升高至G1，而材料有向低自由能G0变化的趋势，这两个自由能之差（ΔG=G0-G1）为位错运动的驱动力。因此，在同一滑移面上的异号位错在热激活和驱动力作用下，相互吸引、会聚而消失。不在同一滑移面上的异号位错可通过攀移而使位错消失。位错的滑移、攀移使位错重新分布，这种分布可显著降低位错的弹性畸变能，还可形成取向差很小的位错墙，这些位错墙实为小角度倾斜晶界的一部分。由此产生亚晶界，即多边化位错结构，如图10.17所示（关于亚晶粒和亚晶界，详见4.4.1节）。具有多边化结构亚晶粒的形成为下一步的再结晶做了一定的准备。(www.daowen.com)

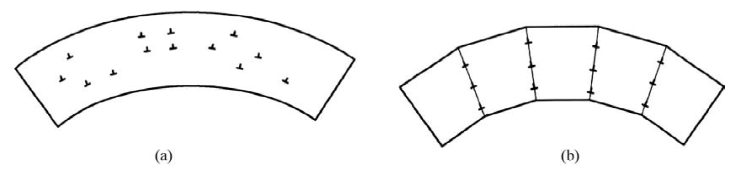

图10.17　（a）过剩的同号刃位错导致晶粒弯曲；（b）同号刃位错通过攀移和短程滑移形成位错墙（这种重排使晶粒多边形化）（引自Mittemeijer，2013）
