以硼硅酸盐玻璃为例。该玻璃系统可用SiO2-Na2B8O13二元相图进行讨论，如图9.68所示。典型的硼硅酸盐玻璃，其组成为SiO2-75%、B2O3-20%、Na2O-5%（质量分数），组成点为图9.68中的x0。

图9.67　硼硅酸盐玻璃在650℃处理3 h后的亚微观组织形貌（凸出者为富SiO2相，其周围为富Na2O和B2O3相。图中标尺长为1μm）（引自Elmer，1970）

(www.daowen.com)

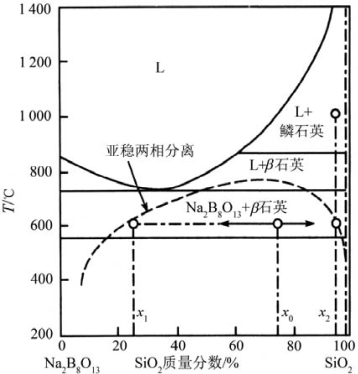

图9.68　SiO2-Na2B8O13相图（引自周玉，2004）

将此系统熔化、成型为玻璃后，再将其加热到600℃。此时，玻璃发生两相分离。这两相分别是富SiO2相和富Na2B8O13相，而且都是玻璃态。研究表明，这两相的分离是以Spinodal分解的方式快速进行的。将分相后的双相玻璃放入热酸中进行浸渍，成分为x1的Na2B8O13相被溶解。结果，系统只剩下富SiO2相形成的多空骨架，即多孔SiO2玻璃。若再将上述多孔玻璃置于1200℃以上进行快速致密化，则可获得透明的硼硅酸盐玻璃，即低膨胀系数的Vycor®玻璃。采用此方法获得的石英玻璃比将石英熔化再冷却成玻璃容易得多。这是利用Spinodal分解制备玻璃的一个典型事例。

上述玻璃分相后的物质：富SiO2相和富Na2B8O13相都处于非晶态。它们不是相图中的平衡相（相图中的平衡相固体是处于晶态的）。因此，为了表示相图中液相线以下的分相，人们常用虚线画出相图中的分相区。图9.68中的虚线为亚稳两相分离线。在这条虚线下方的区域，系统会发生分相。第8章图8.63中，在虚线gdh以下的区域，系统会发生分相。而且在图8.63中，cdf围成的区域内，系统会发生Spinodal分解（cdf为自发分界线或Spinodal线）；在gdc和fdh区域的系统会发生亚稳分解。

分相现象除了在玻璃材料中存在以外，还在传统陶瓷表面的釉层中出现。釉层中的分相为我国陶瓷美学增添了不少色彩。
