图8.91为具有一个低温稳定、高温分解二元化合物的三元系统的液相面投影状态图。界线的温度降低方向如图中箭头所示。无变量点E为共晶点、P为包晶点。但根据副三角形的划分方法，我们只能找到无变量点E、P对应的副三角形。而无变量点R却无相应的副三角形。事实上，液相在R点进行的是化合物S的形成或分解过程：A+BS。具有这种性质的R点称为过渡点。二元化合物S在R点温度以下才能稳定存在。

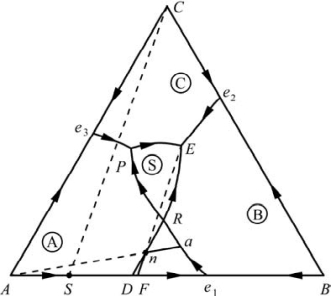

图8.91　具有一个低温稳定、高温分解二元化合物的三元系统投影相图（引自陆佩文，1991）

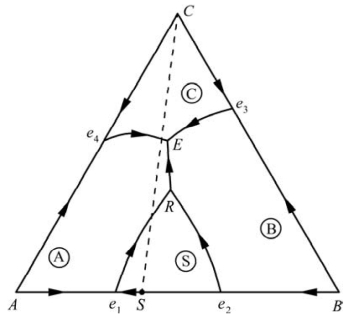

图8.92　具有一个低温分解、高温稳定二元化合物的三元系统投影相图（引自宋晓岚，2006）

我们看看其中一个组成点n的结晶过程。n点在A的初晶区，首先从液相中析出的是A晶相。而且，此点系统在△BCS内，故其结晶结束点在无变量点E处。同前面几个例子一样，我们连接An。液相沿An延长线na移动。在此过程中，初晶A不断析出、长大。当液相到达界线e1R时，从液相中共晶产生A、B（由切线规则判断的）。接着，液相向R点移动，同时固相从A沿AB线向B方向移动。当液相达到R点时，早先析出的A、B形成S晶相。在此期间，固相组成一直处于D点（D、n、R处于一条直线上）。当A消失时，液相沿界线RE向E移动。液相达到E点时，固相组成从D达到F（F、n、E在一条直线上）。液相在E点发生共晶反应而析出C、B、S，结晶结束，固相组成到达系统组成点n。(www.daowen.com)

液相：

固相：

该系统的室温平衡组织为S、二元共晶B+S及三元共晶B+S+C。同样，A的转化可能不完全，系统最后的组织也往往含有初晶A，而且初晶A也被S包覆着。
