一致熔化合物是一种具有固定熔点的稳定化合物。该化合物熔成液相时，组成不发生变化。因此，一致熔化合物的熔融也叫同成分熔融（congruent melting）。图8.22为其示意相图。其中，A、B组元会以一定的比例生成化合物AmBn。M点对应温度为化合物AmBn的熔点。该类相图可被看作由多个低共熔点简单系统的相图组成。图8.22中的两个简单系统分别是A～AmBn和AmBn～B。配料组成点在A～AmBn之间，室温平衡相为A和AmBn；配料组成点在AmBn～B之间，室温平衡相为B和AmBn。组成点在AmBn处的系统为单元系统。具有一致熔化合物的二元系统，其结晶过程（除组成点在AmBn外）与具有低共熔点的简单系统相同。

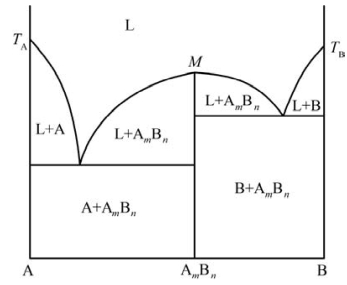

图8.22　一致熔化合物相图示意图

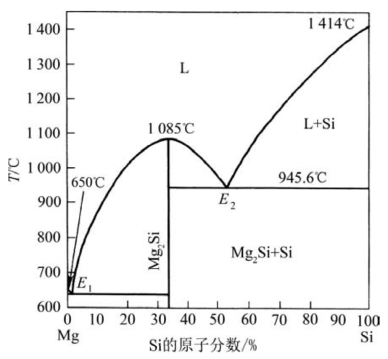

图8.23　Mg-Si二元相图（引自Mittemeijer，2013）(www.daowen.com)

图8.23为Mg-Si二元系统的相图。Mg2Si为一致熔化合物，其熔点为1085℃。该系统的相图有两个低共熔点E1、E2。E1的组成：Si的原子分数1.16%，温度为637.6℃。E2的组成：Si的原子分数53%，温度为945.6℃。

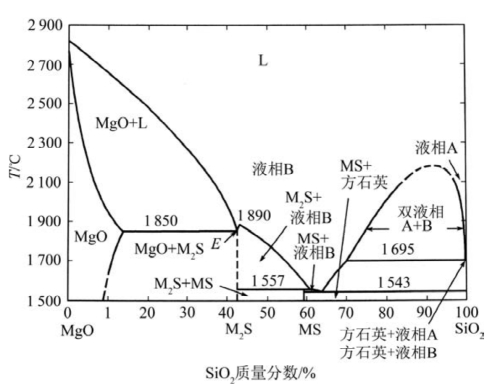

图8.24　MgO-SiO2二元相图（引自Kingery，2010）

图8.24为MgO-SiO2二元系统的相图。其中，镁橄榄石（Mg2SiO4，简写为M2S）为一致熔化合物，熔点为1890℃。镁橄榄石与MgO基固溶体形成低共熔点E（1850℃）。在MgOM2S分系统中，液相线温度高（在低共熔点1850℃以上）。而在M2S-SiO2分系统中，液相线的温度要低得多。因此，我们在配制镁质耐火材料时，应使配料点落在MgO-M2S分系统中，而不是M2S-SiO2分系统中。否则，系统开始出现液相的温度及全熔温度急剧下降，这会造成材料的耐火度大大降低。

MgO-SiO2系统中还有一种化合物——原顽火辉石（MgSiO3，简写为MS）。它是链状硅酸盐矿物顽火辉石（Mg2［Si2O6］）的一种同质多相变体。原顽火辉石是不一致熔化合物，其稳定温度范围为1000～1557℃。图8.21中的化合物NaCl·2H2O也是不一致熔化合物。那什么是不一致熔化合物呢？
